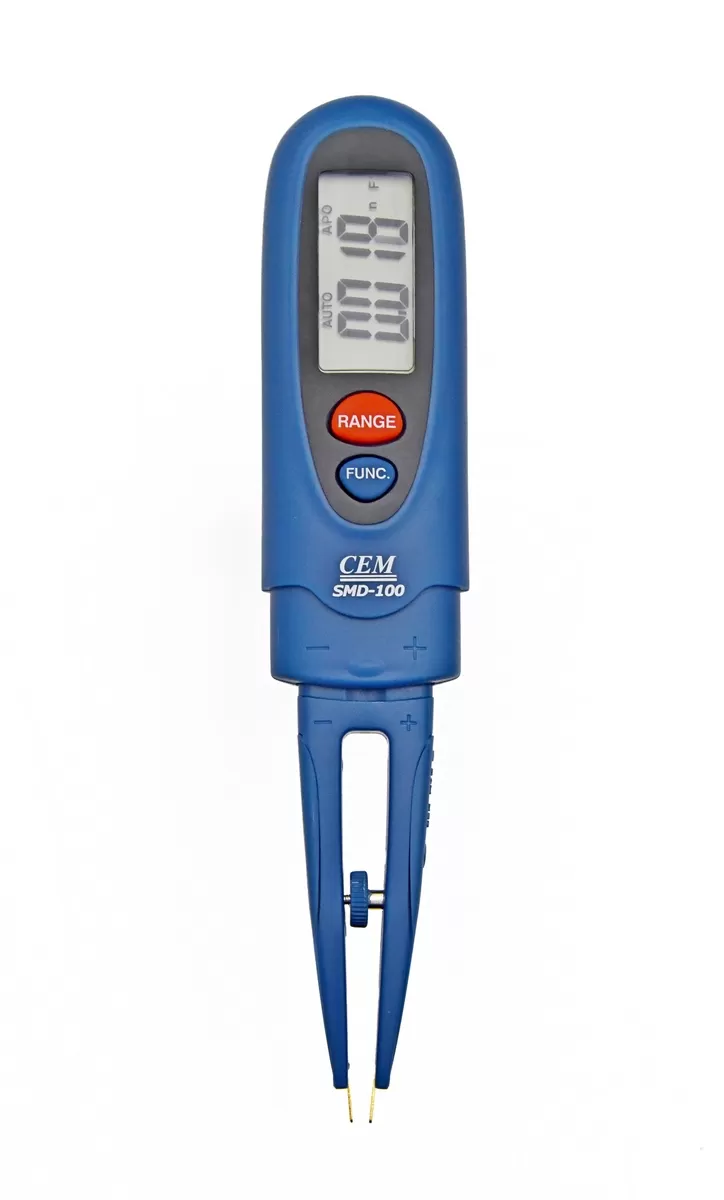

CEM SMD-100 измеритель R, C SMD-компонентов
SMD-100 — удобный измеритель R и C для быстрой проверки SMD-компонентов при ремонте и диагностике электроники. Подходит для точной работы с миниатюрными элементами.
CEM SMD-100 (арт. 481240) — измеритель R, C для поверхностно-монтируемых компонентов, предназначенный для оперативной проверки и идентификации электронных элементов непосредственно на рабочем месте. Прибор используется для контроля параметров SMD-компонентов при сборке, ремонте и диагностике электронных устройств, позволяя быстро оценивать исправность резисторов, конденсаторов и полупроводниковых элементов без сложной подготовки.
Конструкция SMD-100 ориентирована на практическое применение в условиях лабораторий, сервисных центров и производственных участков. Прибор упрощает работу с миниатюрными компонентами, снижает вероятность ошибок при подборе элементов и помогает выявлять дефекты на ранних этапах. Автоматизация измерительных процессов делает работу более быстрой и удобной, особенно при большом объёме однотипных операций.
Отличительные особенности измерителя CEM SMD-100
- Предназначен для измерения сопротивления и ёмкости SMD-компонентов.
- Поддержка измерения постоянного и переменного напряжения до 50 В.
- Высокая точность измерений с погрешностью до 0,8%.
- Измерение сопротивления до 60 МОм для контроля широкого диапазона элементов.
- Измерение ёмкости до 60 мФ для работы с различными типами конденсаторов.
- Цифровой ЖК-дисплей на 6000 отсчётов для наглядного отображения результатов.
- Функция прозвонки цепей для быстрого поиска обрывов и контактов.
- Диодный тест для проверки полупроводниковых компонентов.
- Автоматический выбор диапазона измерений для упрощения работы.
- Функция автовыключения для экономии ресурса питания.
Сферы применения
- Ремонт и обслуживание электронных устройств.
- Монтаж и проверка печатных плат.
- Контроль параметров SMD-компонентов.
- Лабораторные и испытательные работы.
- Диагностика электронных модулей и узлов.
- Образовательные и учебные задачи в электронике.
Технические характеристики измерителя емкости и сопротиаления SMD-100
| Параметр | Значение |
|---|---|
| Базовая погрешность, % | 0,8 |
| Дисплей | ЖК, 6000 отсчётов |
| Модель | SMD-100 |
| Звуковой сигнал | да |
| Защита | Двойная изоляция |
| Рабочая высота, м | 3000 |
| Входное сопротивление | 10 МОм |
| Диапазоны постоянного напряжения | 600мВ, 6В, 50В |
| Диапазоны переменного напряжения | 600мВ, 6В, 50В |
| Диапазоны сопротивления | 600Ом, 6кОм, 60кОм, 600кОм, 6МОм, 60МОм |
| Диапазоны ёмкости | 6нФ, 60нФ, 600нФ, 6мкФ, 60мкФ, 600мкФ, 6мФ, 60мФ |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Быстродействие | 2 измерения в сек |
| Категория перенапряжений | КАТ III 600 В |
| Индикатор низкого заряда батареи | да |
| Автоматическое выключение прибора | ~10 мин |
| Температура эксплуатации, °C | -10...50 |
| Температура при хранении, °С | -30...60 |
| Влажность при эксплуатации, % | <70 |
| Влажность во время хранения, % | <80 |
| Элемент питания | 2x1.5 В AG13/LR44 |
| Габаритные размеры, мм | 184x37x23 |
| Вес, г | 76 |
| Гарантия | 2 года |
Комплект поставки
- Тестер электронных компонентов SMD-100
- Руководство пользователя
- Элемент питания 1.5В типа LR44 (2 шт.)
- Щупы
