UNI-T UT33A+ мультиметр
Мультиметр UNI-T UT33A+ представляет собой универсальный измерительный прибор для контроля и диагностики электрических цепей, электронных компонентов и источников питания в бытовых и профессиональных условиях.
Мультиметр UNI-T UT33A+ представляет собой универсальный измерительный прибор для контроля и диагностики электрических цепей, электронных компонентов и источников питания в бытовых и профессиональных условиях. Он применяется как при повседневной диагностике бытовых электросетей, так и при работе с электронными компонентами, платами и радиосхемами. Продуманная конструкция, стабильные измерительные характеристики и удобство эксплуатации делают мультиметр UNI-T UT33A+ практичным инструментом для начинающих и опытных специалистов.
Корпус прибора выполнен в прочном промышленном исполнении и оптимизирован для монтажных, ремонтных и диагностических работ. Усиленная конструкция снижает риск повреждений при механических воздействиях и случайных падениях с высоты до 2 метров. Износостойкие материалы корпуса обеспечивают длительный срок службы прибора и стабильность измерительных характеристик на протяжении всего периода эксплуатации.
Функциональные возможности прибора охватывают основные задачи электромонтажа и ремонта. Мультиметр UNI-T UT33A+ выполняет измерение переменного и постоянного напряжения до 600 В, тока AC/DC до 10 А, сопротивления до 200 МОм и ёмкости до 2 мФ. Реализованы функции проверки диодов и транзисторов, а также прозвонка цепей со звуковой индикацией, что ускоряет поиск обрывов и неисправностей. Автоматический выбор диапазона исключает ошибки ручной настройки и повышает безопасность работы.
Мультиметр UNI-T UT33A+ предназначен для диагностики электрических цепей в жилых и офисных помещениях, проверки электрических и электронных устройств, выполнения монтажных и наладочных работ, а также для контроля параметров электропитания в автомобильных электрических системах.

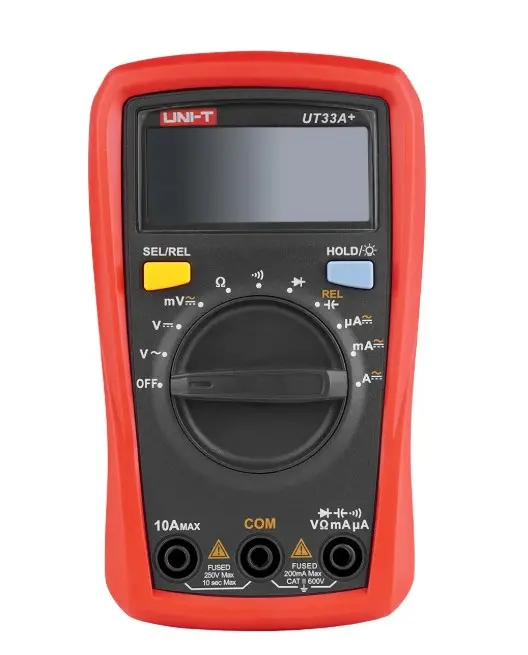

Внешний вид UNI-T UT33A+
- Жидкокристаллический дисплей
- Функциональные кнопки
- Поворотный переключатель функций
- Входное гнездо 10А
- Входное гнездо СОM
- Входное гнездо для измеряемого сигнала
Технические характеристики цифрового мультиметра UNI-T UT33A+
| Характеристики | Значения | |
|---|---|---|
| Частотный диапазон | 40-400 Гц | |
| Диапазон гарантированных значений погрешности | 5-100% от выбранного предела измерения. При замкнутой накоротко измерительной цепи нестабильность составляет не менее 2 единиц младшего разряда | |
| Защита от перегрузки | 250 В (среднеквадратичное значение) | |
| Гнездо µAmA | предохранитель F1 0,2А/250В Ø5х20 мм | |
| Гнездо 10А | предохранитель F2 10А/250В Ø5х20 мм | |
| Максимальное напряжение между входами мультиметра и землей | 600 В (среднеквадратичное значение) | |
| Защита на входе 10А | быстродействующий плавкий предохранитель 10А/250В Ø5х20 мм | |
| Защита на входе µА/mA | быстродействующий плавкий предохранитель 200мА/250В Ø5х20 мм | |
| Максимальное отображаемое значение дисплея | 1999 | |
| Частота обновления изображения | 2-3 раза в секунду | |
| При превышении предела измерения | на дисплее отображается «OL» | |
| Выбор предела измерения | автоматический | |
| Подсветка дисплея | с ручным управлением, автоотключение через 30 с | |
| Полярность | для отрицательных значений на дисплее отображается символ “-” | |
| Индикация фиксации показания дисплея | когда функция фиксации показания дисплея включена, на дисплее отображается символ | |
| Индикация разряженной батареи | когда батарея разряжена, на дисплее отображается символ | |
| Источник питания | две батареи типа ААА на 1,5 В | |
| Рабочая температура | 0ºС – 40ºС | |
| Температура хранения | -10ºС – 50ºС | |
| Относительная влажность | ≤75% при 0ºС–30ºС, ≤50% при 30ºС– 40ºС | |
| Рабочая высота над уровнем моря | 0–2000 м | |
| Габаритные размеры | около 134 х 76,5 х 47 мм | |
| Масса | 206 г (включая батареи) | |
| Предел измерения | Разрешение | Точность |
| Постоянное напряжение | ||
| 200 мВ | 0,1 мВ | ±(0,7%+3) |
| 2000 мВ | 1 мВ | ±(0,5%+2) |
| 20,00 В | 0,01 В | ±(0,7%+3) |
| 200,0 В | 0,1 В | ±(0,7%+3) |
| 600 В | 1 В | ±(0,7%+3) |
| Входной импеданс: около 10 МОм. Защита от перегрузки: 600 В (переменное / постоянное). | ||
| Переменное напряжение | ||
| 200,0 мВ | 0,1 мВ | ±(1,0%+2) |
| 2,000 В | 0,001 В | ±(0,7%+3) |
| 20,00 В | 0,01 В | ±(1,0%+2) |
| 200,0 В | 0,1 В | ±(1,2%+3) |
| 600 В | 1 В | ±(1,2%+3) |
| Входной импеданс: около 10 МОм. Защита от перегрузки: 600 В (переменное / постоянное). | ||
| Сопротивление | ||
| 200,0 Ом | 0,1 мОм | ±(1,0%+2) |
| 2000 Ом | 1 Ом | ±(0,8%+2) |
| 20,00 кОм | 0,01 кОм | ±(0,8%+2) |
| 200,0 кОм | 0,1 кОм | ±(0,8%+2) |
| 20,00 МОм | 0,01 МОм | ±(1,2%+3) |
| 200,0 МОм | 0,1 МОм | ±(5,0%+10) |
| Защита от перегрузки: 600 В (переменное (среднеквадратичное значение) / постоянное). | ||
| Режим | Разрешение | Описание |
| Прозвонка цепей и проверка диодов | ||
| 0,1 Ом | Условие разрыва цепи: сопротивление превышает 50 Ом. При этом звуковой сигнал выключен. Звуковой сигнал включается при сопротивлении цепи менее 10 Ом (условие целостности цепи) | |
| 0,001 В | Напряжение в разомкнутой цепи: 2,1 В, тестовый ток: около 1 мА Нормальное значение падения напряжения на кремниевом p-n переходе в режиме прямого тока лежит в пределах 0,5-0,8 В | |
| Защита от перегрузки: 600 В (переменное (среднеквадратичное значение) / постоянное). | ||
| Предел измерения | Разрешение | Точность |
| Емкость | ||
| 2,000 нФ | 0,001 нФ | В режиме относительных измерений: ±(5%+5) |
| 20,00 нФ | 0,01 нФ | ±(4%+8) |
| 200,0 нФ | 0,1 нФ | ±(4%+8) |
| 2,000 мкФ | 0,001 мкФ | ±(4%+8) |
| 20,00 мкФ | 0,01 мкФ | ±(4%+8) |
| 200,0 мкФ | 0,1 мкФ | ±(4%+8) |
| 2,000 мФ | 0,001 мФ | ±10% |
| Защита от перегрузки: 600 В (переменное (среднеквадратичное значение) / постоянное). | ||
| Постоянный ток | ||
| 200,0 мкА | 0,1 мкА | ±(1,0%+2) |
| 2000 мкА | 1 мкА | ±(1,0%+2) |
| 20,00 мА | 0,01 мА | ±(1,0%+2) |
| 200,0 мА | 0,1 мА | ±(1,0%+2) |
| 2,000 А | 0,001 А | ±(1,0%+2) |
| 10,00 А | 0,01 А | ±(1,0%+2) |
| Защита от перегрузки: гнездо µAmA - предохранитель F1 0,2А/250В Ø5х20 мм, гнездо 10А - предохранитель 10А/250В Ø5х20 мм. | ||
| Переменный ток | ||
| 200,0 мкА | 0,1 мкА | ±(1,2%+3) |
| 2000 мкА | 1 мкА | ±(1,2%+3) |
| 20,00 мА | 0,01 мА | ±(1,2%+3) |
| 200,0 мА | 0,1 мА | ±(1,2%+3) |
| 2,000 А | 0,001 А | ±(1,5%+5) |
| 10,00 А | 0,01 А | ±(1,5%+5) |
Комплект поставки мультиметра UNI-T UT33A+
- Мультиметр цифровой UNI-T UT33A+
- Комплект измерительных щупов
- Защитный кожух
- Руководство по эксплуатации
