Основные серии осциллографов Rigol и их особенности
Модельный ряд можно условно разделить на несколько групп по уровню производительности и области применения.
Начальный и учебный уровень (серии DS1000Z, DS1000Z-E, DHO800, DHO900)
Эти приборы оптимальны для образовательных учреждений, сервисных центров и небольших лабораторий.
Серия DS1000Z (включая Plus и -S Plus) предлагает 4 аналоговых канала с полосой 50–100 МГц, частотой дискретизации до 1 Гвыб/с, глубиной памяти до 24 млн точек и скоростью захвата до 30 000 осциллограмм в секунду. Модели Plus поддерживают опциональные 16 цифровых каналов, а версии -S имеют встроенный двухканальный генератор сигналов 25 МГц.
Серия DS1000Z-E — более доступный двухканальный вариант с полосой 100 или 200 МГц.
Серия DHO800 (12 бит) — современная замена классическим моделям: полоса 70–100 МГц, 2 или 4 канала, частота дискретизации 1,25 Гвыб/с, память до 25 млн точек, скорость захвата до 1 000 000 осциллограмм/с в специальном режиме, компактный корпус с питанием Type-C и 7-дюймовый сенсорный экран.
Серия DHO900 добавляет полосу до 250 МГц, стандартные 16 цифровых каналов (требуется логический пробник) и опциональный генератор.
Средний уровень (серии DS/MSO2000A, MSO5000, DHO1000)
Приборы этого класса уже подходят для серьёзной отладки встраиваемых систем и источников питания.
Серия DS/MSO2000A: полоса 100–300 МГц, 2 аналоговых канала (MSO — плюс 16 цифровых), частота дискретизации 2 Гвыб/с, память до 56 млн точек, скорость захвата около 52 000 осциллограмм/с, 8-дюймовый экран.

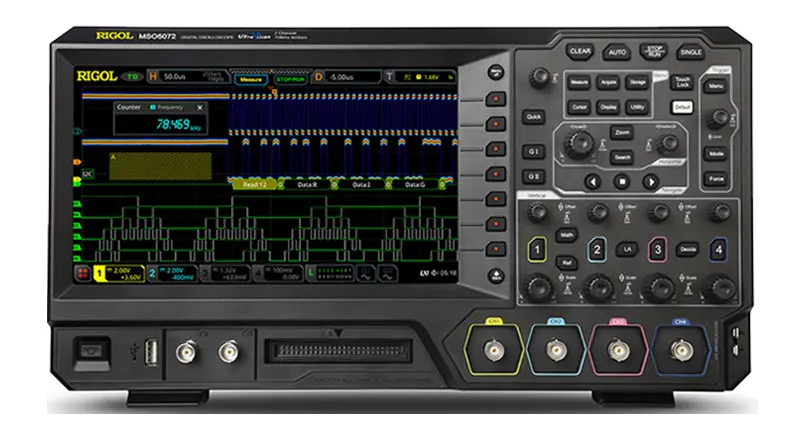

Серия MSO5000 — одна из самых популярных: полоса 70–350 МГц, 2 или 4 аналоговых канала + 16 цифровых, частота дискретизации до 8 Гвыб/с, память до 200 млн точек, скорость захвата 500 000 осциллограмм/с. Прибор объединяет в одном корпусе осциллограф, логический анализатор, анализатор спектра, цифровой вольтметр, частотомер, анализатор протоколов и опциональный генератор. Сенсорный 9-дюймовый экран и технология UltraVision II обеспечивают удобную работу.
Серия DHO1000 (12 бит): полоса 70–200 МГц, 2 или 4 канала, частота дискретизации 2 Гвыб/с, память до 100 млн точек, вертикальное разрешение 12 бит, что особенно важно при анализе малоамплитудных сигналов и шумов.
Профессиональный уровень (серии DS/MSO7000, MSO8000/A, DHO4000)
Здесь уже речь идёт о приборах для опытно-конструкторских работ и производства.
Серия DS/MSO7000: полоса 100–500 МГц, 4 аналоговых канала + 16 цифровых, частота дискретизации 10 Гвыб/с, память до 500 млн точек, скорость захвата 600 000 осциллограмм/с, 10,1-дюймовый сенсорный экран.
Серия MSO8000 и MSO8000A: полоса от 600 МГц до 2–3 ГГц, 4 аналоговых + 16 цифровых каналов, частота дискретизации 10 Гвыб/с, память 500 млн точек, скорость захвата 600 000 осциллограмм/с. Модели A имеют улучшенные характеристики и возможность программного апгрейда полосы.
Серия DHO4000 (12 бит): полоса 200–800 МГц, 4 канала, частота дискретизации 4 Гвыб/с, память до 500 млн точек, высокое вертикальное разрешение и низкий уровень собственных шумов.
Специализированные и высокопроизводительные модели
Низкопрофильные осциллографы серии DS8000-R предназначены для встраивания в стойки и автоматизированные измерительные комплексы. Высокопроизводительные модели DS80000 обеспечивают полосу до нескольких гигагерц и частоты дискретизации до 40 Гвыб/с, ориентированы на задачи высокоскоростной цифровой техники и радиоэлектроники.
Сравнительные таблицы ключевых характеристик
Таблица 1. Начальный и средний уровень (основные параметры)
| Серия / модель | Полоса пропускания | Аналоговые каналы | Цифровые каналы | Частота дискретизации | Глубина памяти | Разрешение АЦП | Скорость захвата |
|---|---|---|---|---|---|---|---|
| DS1054Z / DS1104Z Plus | 50–100 МГц | 4 | 16 (опция) | 1 Гвыб/с | до 24 млн точек | 8 бит | 30 000 осц/с |
| DS1000Z-E | 100–200 МГц | 2 | — | 1 Гвыб/с | 24 млн точек | 8 бит | 30 000 осц/с |
| DHO800 | 70–100 МГц | 2/4 | — | 1,25 Гвыб/с | 25 млн точек | 12 бит | до 1 000 000 осц/с |
| DHO900 | 125–250 МГц | 4 | 16 | 1,25 Гвыб/с | 50 млн точек | 12 бит | до 1 000 000 осц/с |
| MSO2000A | 100–300 МГц | 2 | 16 | 2 Гвыб/с | до 56 млн точек | 8 бит | ~52 000 осц/с |
| MSO5000 | 70–350 МГц | 2/4 | 16 | 8 Гвыб/с | до 200 млн точек | 8 бит | 500 000 осц/с |
| DHO1000 | 70–200 МГц | 2/4 | — | 2 Гвыб/с | до 100 млн точек | 12 бит | 50 000 осц/с |
Таблица 2. Профессиональный уровень
| Серия / модель | Полоса пропускания | Аналоговые каналы | Цифровые каналы | Частота дискретизации | Глубина памяти | Разрешение АЦП | Скорость захвата |
|---|---|---|---|---|---|---|---|
| DS/MSO7000 | 100–500 МГц | 4 | 16 | 10 Гвыб/с | до 500 млн точек | 8 бит | 600 000 осц/с |
| MSO8000 / A | 600 МГц – 3 ГГц | 4 | 16 | 10 Гвыб/с | 500 млн точек | 8 бит | 600 000 осц/с |
| DHO4000 | 200–800 МГц | 4 | — | 4 Гвыб/с | до 500 млн точек | 12 бит | до 1 500 000 осц/с |
Сравнение с приборами других производителей
При выборе осциллографа инженеры часто сравнивают решения Rigol с моделями Siglent, Tektronix и Keysight.
По отношению цена/функциональность приборы Rigol традиционно находятся в числе лидеров. При одинаковой полосе пропускания и частоте дискретизации модели MSO5000 и DS/MSO7000 предлагают большую глубину памяти и более высокую скорость захвата, чем многие аналоги того же ценового сегмента.
По сравнению с Siglent приборы Rigol часто выигрывают в глубине памяти и возможностях аппаратной записи осциллограмм, тогда как Siglent может предлагать более современный интерфейс пользователя и расширенный набор стандартных декодеров протоколов.
Приборы Tektronix и Keysight в сопоставимых классах обычно стоят значительно дороже. Их преимущества — более высокий уровень метрологического обеспечения, развитая экосистема программного обеспечения и репутация в крупных корпорациях. Однако для большинства задач разработки и сервисного обслуживания характеристики осциллографов Rigol оказываются достаточными, а разница в цене позволяет либо выбрать модель с большей полосой, либо сэкономить бюджет.
Отдельное преимущество 12-битных серий DHO — существенно более высокое вертикальное разрешение (4096 уровней квантования против 256 у 8-битных приборов). Это особенно заметно при анализе сигналов малой амплитуды, шумов, переходных процессов в источниках питания и при точных измерениях.
Рекомендации по выбору
Для учебных лабораторий и начального уровня: DS1054Z, DS1104Z Plus или современные DHO804 / DHO814.
Для отладки встраиваемых систем и работы с цифровыми протоколами: MSO5074, MSO5104 или DHO914S / DHO924S.
Для разработки источников питания и анализа малоамплитудных сигналов: предпочтительны 12-битные модели DHO1000 или DHO4000.
Для высокоскоростной цифровой техники и радиоэлектроники: серии MSO7000, MSO8000/A.
При необходимости встраивания в измерительные стойки: низкопрофильные DS8000-R.
При выборе обязательно учитывайте не только полосу пропускания, но и частоту дискретизации (желательно не менее 5–10 выборок на период самой высокочастотной составляющей), глубину памяти (для длительных записей и поиска редких событий) и наличие необходимых опций декодирования протоколов.
