RIGOL DS8104-R низкопрофильный цифровой осциллограф

Низкопрофильный цифровой осциллограф RIGOL DS8104-R - это высокопроизводительное решение для комплексной диагностики и анализа быстропеременных сигналов в лабораторных, исследовательских и промышленных условиях. Прибор сочетает компактную конструкцию, развитый функционал и архитектуру, ориентированную на работу с большим объёмом данных, что делает его эффективным инструментом для инженерных команд и специалистов по разработке электроники. Осциллограф обеспечивает уверенный контроль формы сигнала, позволяет анализировать сложные переходные процессы, проводить длительные записи и исследовать поведение многоканальных систем.

Благодаря низкопрофильному исполнению модель легко интегрируется в стойки, автоматизированные стенды и измерительные комплексы, при этом сохраняя возможности полноразмерных приборов. Удобный интерфейс, высокая скорость обработки данных и расширенная поддержка современных протоколов позволяют оптимизировать рабочие процессы и ускорить цикл от исследований до внедрения.

Отличительные особенности осциллографа RIGOL DS8104-R

• Низкопрофильная конструкция, обеспечивающая удобство установки в измерительные стойки и автоматизированные комплексы.
• Высокая пропускная способность системы захвата данных для анализа быстрых импульсов, редких событий и переходных процессов.
• Поддержка четырёх независимых аналоговых каналов, позволяющая исследовать многосигнальные схемы и системы управления.
• Широкие возможности триггеринга и декодирования цифровых протоколов, что ускоряет диагностику сложных интерфейсов.
• Большой объём памяти записи для длительного мониторинга и последующего детального анализа.
• Современная программная среда, обеспечивающая удобную визуализацию, навигацию и экспорт результатов измерений.
• Интеграция в автоматизированные испытательные стенды благодаря расширенным коммуникационным интерфейсам.

Сферы применения цифрового осциллографа RIGOL DS8104-R

• Разработка и отладка высокоскоростной электроники, цифровых и смешанных схем.
• Диагностика сложных промышленных систем автоматизации и систем управления.
• Анализ сигналов в телекоммуникационном оборудовании и высокочастотных модулях.
• Испытания и исследование электронных устройств в научных и учебных лабораториях.
• Контроль качества, сертификационные испытания и производственный тест электронных компонентов.

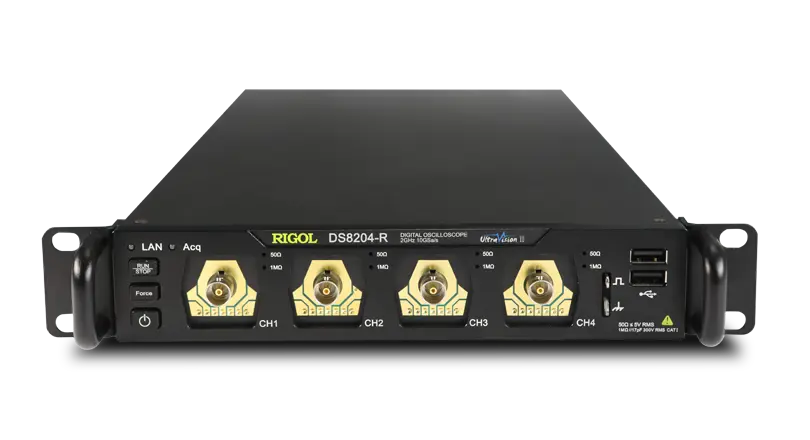

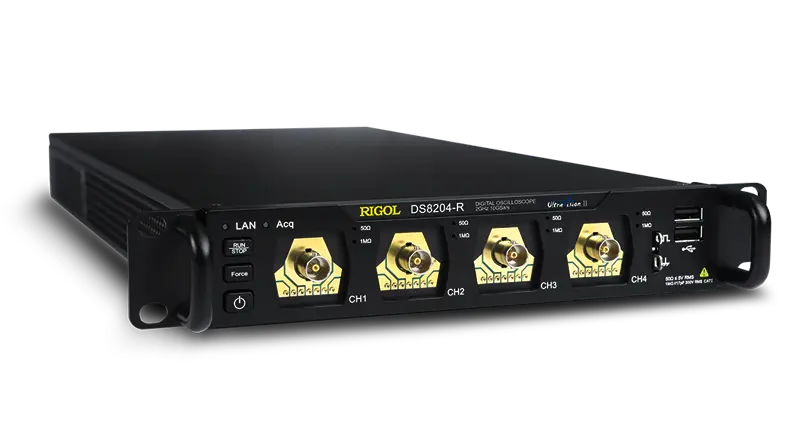

Внешний вид передней панели

1. Кнопка Запуска/Останова прибора (RUN/STOP)
2. Индикатор подключения по локальной сети (LAN)
3. Индикатор захвата осциллограмм (Acq)
4. Индикатор входного импеданса 50 Ом
5. Разъёмы интерфейса USB (HOST)
6. Выход компенсации щупов
7. Индикатор входного импеданса 1 МОм
8. Входы аналоговых каналов
9. Кнопка включения прибора
10. Кнопка принудительного запуска захвата (Force trigger)

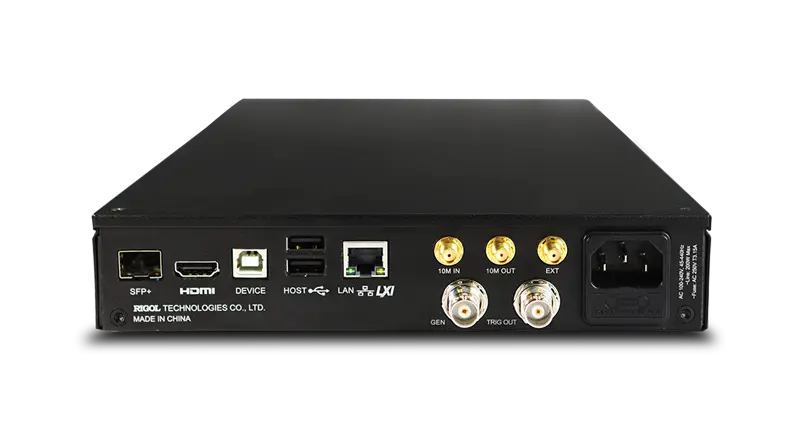

Внешний вид задней панели

1. Интерфейс подключения по локальной сети (LAN)
2. Интерфейс USB (HOST)
3. Интерфейс SFP+
4. Выход на внешний монитор формата HDMI
5. Интерфейс USB (DEVICE)
6. Вход/выход 10 МГц
7. Вход EXT
8. GEN
9. Выход Trigger Out и Pass/Fail
10. Предохранитель
11. Разъем для подключения шнура питания

Технические характеристики осциллографа RIGOL DS8104-R

Комплект поставки низкопрофильного цифрового осциллографа RIGOL DS8104-R

• Цифровой осциллограф RIGOL DS8104-R

• Кабель USB;

• Кабель питания;
• Комплект для монтажа в стойку;

• Комплект для разработки программного обеспечения (с открытым исходным кодом, доступен для загрузки с официального сайта RIGOL).
