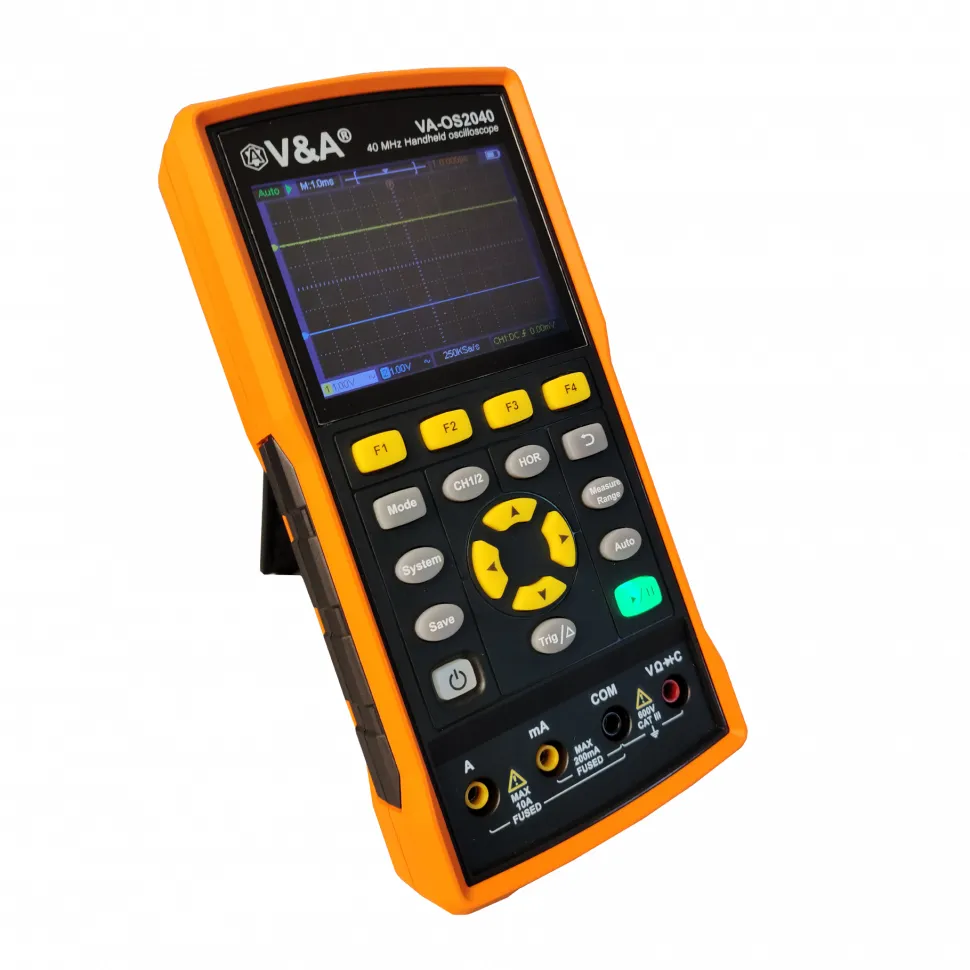

VA-OS2040 Осциллограф-мультиметр
VA-OS2040 — компактный осциллограф-мультиметр с поверкой для диагностики электронных схем и промышленного оборудования. Подходит для лабораторий, сервисных служб и специалистов КИПиА.
VA-OS2040 — современный осциллограф-мультиметр с поверкой, предназначенный для профессиональной диагностики электронных схем, промышленного оборудования и систем автоматизации. Прибор объединяет функции цифрового осциллографа и мультиметра, обеспечивая удобный контроль электрических параметров и анализ сигналов в одном устройстве. Благодаря компактному исполнению и широким функциональным возможностям модель подходит для эксплуатации как в лабораторных условиях, так и на производственных объектах.
Осциллограф-мультиметр VA-OS2040 используется для технического обслуживания оборудования, поиска неисправностей, проверки электронных компонентов и контроля работы электрических цепей. Наличие поверки делает прибор востребованным в метрологических службах, сервисных центрах, на промышленных предприятиях и в организациях, где требуется подтверждённая точность измерений.
Отличительные особенности VA-OS2040
- Совмещение функций осциллографа и цифрового мультиметра в одном приборе.
- Наличие двух измерительных каналов для одновременного анализа сигналов.

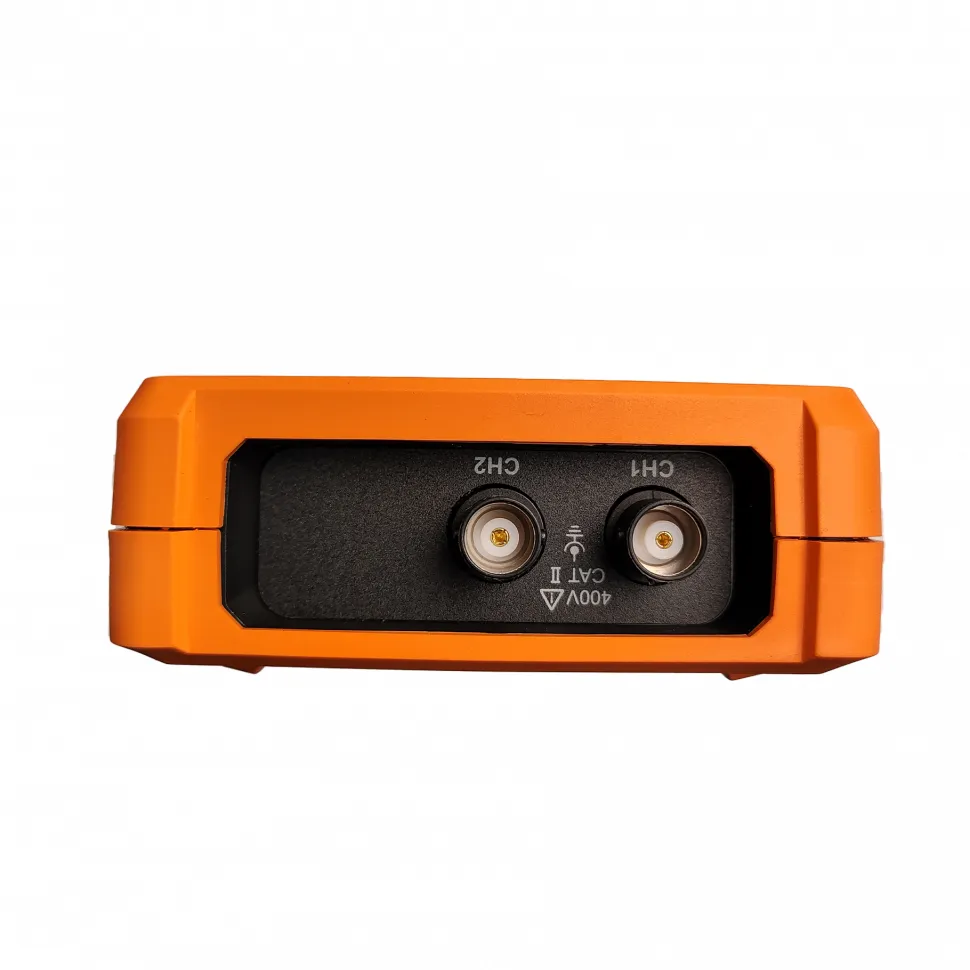

- Подключение через стандартные входные разъёмы типа BNC.
- Поставка с поверкой для применения в профессиональной и метрологической деятельности.
- Компактные габариты 95x200x38 мм для удобства транспортировки и эксплуатации.
- Небольшая масса не более 0,5 кг для комфортной работы в полевых условиях.
- Питание от адаптера постоянного тока 5 В.
- Подходит для эксплуатации при температуре окружающей среды от 0 до +30 °С.
- Стабильная работа при относительной влажности от 20 до 80 %.
- Удобство диагностики электронных схем и промышленной автоматики.
- Повышение эффективности сервисных и пусконаладочных работ.
- Надёжная конструкция для интенсивного профессионального использования.
Сферы применения
- Диагностика промышленного электронного оборудования.
- Обслуживание систем автоматизации и КИПиА.
- Ремонт и тестирование электронных устройств.
- Контроль параметров электрических сигналов.
- Проверка источников питания и преобразовательной техники.
- Использование в сервисных и ремонтных подразделениях.
- Работа в метрологических и испытательных лабораториях.
- Наладка телекоммуникационного оборудования.
- Пусконаладочные работы на промышленных объектах.
- Применение в учебных и исследовательских центрах.
VA-OS2040 осциллограф-мультиметр с поверкой представляет собой универсальное решение для комплексного контроля и диагностики электрических цепей. Прибор сочетает мобильность, функциональность и высокую точность измерений, что делает его эффективным инструментом для профессионального использования в промышленности и техническом обслуживании оборудования.
Технические характеристики VA-OS2040
| Наименование | Значение | ||
|---|---|---|---|
| Осциллограф | |||
| Количество каналов | 2 | ||
| Тип входного разъема | BNC | ||
| Напряжение питания постоянного тока от адаптера постоянного тока | 5В | ||
| Масса, кг | не более 0,5 | ||
| Габаритные размеры (ширинаxвысотаxглубина) мм | 96x198x38 | ||
|
Рабочие условия применения: температура окружающей среды |
от 0 до +30°С относительная влажность, от 20 до 80% |
||
| Входное сопротивление, | 1·106Ом | ||
| Полоса пропускания, Гц | от 0 до 7·107 | ||
| Аналоговая полоса пропускания | 40МГц | ||
|
Время нарастания переходной характеристики, |
не более 10 нс | ||
| Диапазон установки значений коэффициента развертки КР с/делот | 1·10-9до 1·103 | ||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, |
±0,0025 % | ||
| Диапазон значений коэффициента отклонения (KО), В/дел | от 1·10-2до 10 | ||
| Пределы допускаемой относительной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при авто калибровке нуля | ±6% | ||
| Режим мультиметра | |||
| Измерение напряжения постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мВ | 0,01мВ | ±0,3% | |
| 2В | 0,1мВ | ||
| 20В | 1мВ | ||
| 200В | 0,001В | ||
| 1000В | 0,1В | ||
| Измерение напряжения переменного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мВ | 0,01мВ | ±0,8% | |
| 2В | 0,1мВ | ||
| 20В | 1мВ | ||
| 200В | 0,01В | ||
| 750В | 0,1В | ±1% | |
| Измерение силы постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мА | 10мкА | ±1% | |
| 10А | 1мА | ±2,5% | |
| Измерение силы переменного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200мА | 10мкА | ±1% | |
| 10А | 1мА | ±2,5% | |
| Измерение электрического сопротивления постоянного тока | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 200Ом | 0,01 Ом | ±0,8% | |
| 2кОм | 0,1Ом | ||
| 20кОм | 1Ом | ||
| 200кОм | 10Ом | ||
| 2МОм | 0,1кОм | ||
| 20МОм | 1кОм | ±1% | |
| 100МОм | 0,1МОм | ±5% | |
| Измерение электрической емкости | |||
| Верхний предел измерения | Значение единицы младшего разряда | Пределы допускаемой относительной погрешности | |
| 20нФ | 1пФ | ±3% | |
| 200нФ | 10пф | ||
| 2мкФ | 0,1нФ | ||
| 20мкФ | 1нФ | ||
| 200мкФ | 10нФ | ||
| 2мкФ | 0,1мкФ | ||
Комплект поставки VA-OS2040
- Осциллограф-мультиметр VA-OS2040;
- Адаптер питания;
- Кабель Type-C ;
- Пассивный щуп;
- Кабель с зажимом-«крокодилом»;
- Набор щупов к мультиметру (один красный и один черный);
- Руководство по эксплуатации РЭ26.51.43-002-21839994-2023;
- Сумка.
