CEM DT-9021 указатель напряжения и правильности подключения
DT-9021 — многофункциональный указатель напряжения для проверки наличия напряжения и правильности подключения. Подходит для монтажа, диагностики и обслуживания электросетей.
CEM DT-9021 (арт. 482001) — профессиональный указатель напряжения и правильности подключения, предназначенный для комплексной проверки электрических цепей и электроустановок. Прибор используется для быстрого определения наличия напряжения, оценки корректности подключения и выявления типовых ошибок при монтаже и обслуживании электросетей. Он применяется как при первичном контроле перед началом работ, так и в процессе диагностики, когда требуется оперативно получить наглядную и достоверную информацию о состоянии линии.
Указатель напряжения DT-9021 сочетает в себе функции контроля, индикации и вспомогательной диагностики, что позволяет сократить время работ и снизить вероятность ошибок. Светодиодная индикация обеспечивает чёткое визуальное отображение результатов, а встроенные режимы проверки помогают выявлять обрывы и неправильное подключение без использования дополнительного измерительного оборудования. Прибор ориентирован на эксплуатацию в условиях повышенной нагрузки и регулярного использования, где важны стабильность показаний и надёжность конструкции.
Отличительные особенности CEM DT-9021
- Определение постоянного и переменного напряжения в широком диапазоне значений.
- Светодиодная индикация для быстрой и однозначной интерпретации результатов.
- Функция проверки цепей на обрыв для оперативной диагностики.
- Индикация направления вращения поля при работе с трёхфазными сетями.
- Режим низкого сопротивления для более точной проверки соединений.
- Встроенный фонарик для работы в условиях недостаточного освещения.
- Поддержка напряжений до 690 В постоянного тока и до 400 В переменного тока.
- Удобство эксплуатации без сложных настроек и дополнительной калибровки.
Сферы применения
- Электромонтажные работы при установке и подключении электрооборудования.
- Проверка правильности подключения розеток, клемм и распределительных щитов.
- Диагностика и обслуживание трёхфазных электрических сетей.
- Контроль состояния кабельных линий и силовых цепей.
- Обслуживание промышленного и коммерческого электрооборудования.
- Работы в сервисных и эксплуатационных подразделениях.

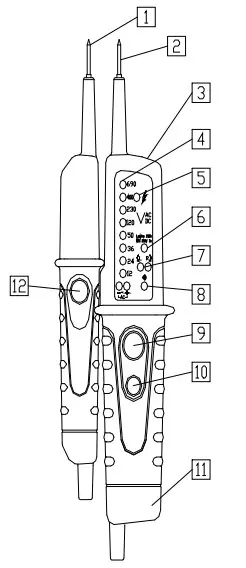

Устройство прибора
- Измерительный щуп
- Основной щуп
- Встроенный фонарик
- Светодиод измерения напряжения
- Светодиод обнаружения однополюсной фазы
- Светодиод сопротивления
- Светодиод вращающегося поля
- Светодиод прозвонки
- Переключатель сопротивления (L2)
- Кнопка включения/выключения прибора
- Батарейный отсек
- Переключатель сопротивления ( L21)
Технические характеристики указателя напряжения DT-9021
| Параметр | Значение |
|---|---|
| Класc защиты | IP64 |
| Звуковой сигнал | да |
| Защита | Двойная изоляция |
| Диапазон частот | 50...60 Гц |
| Диапазоны постоянного напряжения | 12, 24, 36, 50,120, 230, 400, 690 В |
| Диапазоны переменного напряжения | 12, 24, 36, 50,120, 230, 400 В |
| Диапазоны частоты | 50...60 Гц |
| Проверка целостности цепи | да |
| Щуп | Встроенный + выносной |
| Фонарик | да |
| Индикация | Светодиодная, звуковая |
| Точность | -30...0% |
| Категория перенапряжений | КАТ III 1000 В, КАТ IV 600 В |
| Температура эксплуатации, °C | -10...55 |
| Температура при хранении, °С | -20...60 |
| Влажность при эксплуатации, % | ≤85 |
| Элемент питания | 2x1.5 В ААА |
| Габаритные размеры, мм | 240x78x40 |
| Вес, г | 237 |
| Гарантия | 2 года |
Комплект поставки
- Электрический тестер напряжения CEM DT-9021
- Источник питания тип ААА (2 шт.)
- Руководство по эксплуатации
