МЕГЕОН 70068 клещи токоизмерительные цифровые, мультиметр
МЕГЕОН 70068 - цифровые токоизмерительные клещи с функцией мультиметра, предназначенные для безопасного и оперативного контроля параметров электрических цепей без разрыва проводника. Прибор обеспечивает точные измерения и расширенные диагностические возможности, что делает его эффективным инструментом для инженеров, электромонтёров и специалистов по техническому обслуживанию оборудования. Конструкция ориентирована на эксплуатацию в полевых и лабораторных условиях, а сочетание нескольких функций в одном корпусе позволяет сократить время диагностики и повысить надёжность контроля электроустановок.
Модель МЕГЕОН 70068 применяется для комплексной проверки электрических систем, поиска неисправностей и профилактического обслуживания. Прибор удобен в эксплуатации благодаря эргономичной форме клещей и цифровой индикации результатов измерений. Наличие дополнительных режимов мультиметра расширяет функциональность устройства и делает его универсальным решением для профессионального использования в промышленности, энергетике и сервисных службах.
Отличительные особенности МЕГЕОН 70068
- Измерение переменного тока до 600 А с точностью ±2,0%.
- Функция мультиметра для комплексной электротехнической диагностики.
- Режим прозвонки цепей для быстрого обнаружения обрывов и плохих контактов.
- Диодный тест для проверки исправности полупроводниковых элементов.
- Возможность измерения температуры для контроля тепловых режимов оборудования.
- Цифровая индикация результатов с высокой читаемостью показаний.
- Бесконтактный принцип измерения тока без нарушения целостности цепи.
- Надёжная конструкция, рассчитанная на эксплуатацию в производственных условиях.
- Универсальность применения за счёт объединения функций клещей и мультиметра.
Сферы применения токоизмерительных клещей
- Электромонтажные и пусконаладочные работы.
- Обслуживание промышленного электрооборудования.
- Диагностика распределительных щитов и силовых линий.
- Контроль параметров электросетей на производственных объектах.
- Ремонт и обслуживание климатического и холодильного оборудования.
- Энергетика и службы технической эксплуатации зданий.
- Лабораторные и учебные измерения в области электротехники.

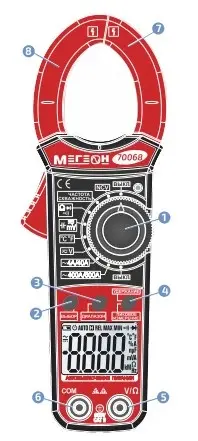

Внешний вид МЕГЕОН 70068
- Поворотный переключатель
- Кнопка "Выбор"
- Кнопка "Диапазон"
- Кнопка "Удержание/Пиковое измерение"
- Гнездо для подключени красного щупа (+)
- Гнездо для подключения черного щупа (общего)
- Неподвижная часть токового датчика
- Подвижная часть (защелка)
Технические характеристики токовых клещей МЕГЕОН 70068
| Характеристики | Значения | ||
|---|---|---|---|
| Максимальный диаметр кабеля для клещей | 30 мм | ||
| Условия эксплуатации | 0…50˚C, ≤70% ОВ | ||
| Условия хранения и транспортировки | -20…60°C, ≤80% ОВ | ||
| Габаритные размеры без упаковки | 195х65х28 мм | ||
| Габаритные размеры с упаковкой | 205х80х35 мм | ||
| Вес без упаковки | около 230 г (с батареей) | ||
| Вес с упаковкой | 348 г | ||
| Диапазон | Разрешение | Точность | Импенданс |
| Измерение постоянного напряжения | |||
| 0,1мВ…0,4В | 0,1мВ | ±0,8% + 2 е.м.р. | ≈ 10мОм |
| 1мВ…4В | 1мВ | ||
| 10мВ…40В | 10мВ | ||
| 0,1В…400В | 0,1В | ||
| 1В…600В | 1В | ±1% + 3 е.м.р. | |
| Измерение переменного напряжения синусоидальное (10…1000 Гц), меандр (10…400Гц) | |||
| 0,1мВ…0,4В | 0,1мВ | ±1,2% + 5 е.м.р. | ≈ 10мОм |
| 1мВ…4В | 1мВ | ||
| 10мВ…40В | 10мВ | ||
| 0,1В…400В | 0,1В | ||
| 1В…600В | 1В | ±1,5% + 5 е.м.р. | |
| Диапазон | Разрешение | Точность | |
| Измерение переменного тока (50…60Гц) | |||
| 1мА…4А | 1мА | ± 2% + 10 е.м.р. | |
| 10мА…40А | 10мА | ||
| 0,1А…400А | 0,1А | ± 2% + 10 е.м.р. | |
| 1А…600А | 1А | ||
| Измерение сопротивления (Защита от перегрузки 150В) | |||
| 0,1 Ом…400 Ом | 0,1 Ом | ± 1% + 3 е.м.р. | |
| 1 Ом…4 кОм | 1 Ом | ||
| 10 Ом…40кОм | 10 Ом | ||
| 100 Ом…400 кОм | 100 Ом | ||
| 1 кОм…4 мОм | 1 кОм | ||
| 10 кОм…40 мОм | 10 кОм | ± 1,5% + 5 е.м.р. | |
| Измерение ёмкости (Защита от перегрузки 150В), измерение < 30 пФ невозможно | |||
| 1 пФ…10 нФ | 1 пФ | ± 3% + 20 е.м.р. | |
| 10 пФ…100 нФ | 10 пФ | ± 3% + 5 е.м.р. | |
| 0,1 нФ…1 мкФ | 0,1 нФ | ||
| 1 нФ…10 мкФ | 1 нФ | ||
| 10 нФ…100 мкФ | 10 нФ | ||
| 0,1 мкФ…1000 мкФ | 0,1 мкФ | ||
| 1 мкФ…10.000 мкФ | 1 мкФ | ± 5% + 5 е.м.р. | |
| Измерение частоты (Максимальное напряжение 30В) | |||
| 0,01 Гц…100 Гц | 0,01 Гц | ± 0,5% + 3 е.м.р. | |
| 0,1 Гц…1 кГц | 0,1 Гц | ||
| 1 Гц…10 кГц | 1 Гц | ||
| 10 Гц…100 кГц | 10 Гц | ||
| 100 Гц…1 мГц | 100 Гц | ||
| 1 кГц…10 мГц | 1 кГц | ||
| 10 кГц…40 мГц | 10 кГц | ||
| Измерение скважности (Максимальное напряжение 30В) | |||
| 1...99% | 0,1% | 0,5% + 3емр | |
| Диодный тест (прямое падение напряжения на диоде) | |||
| Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈ 3 В | |||
| Тест обрыва (прозвонка) | |||
| Если сопротивление проверяемой цепи меньше 90 Ом ±20 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈0,5В | |||
| Диапазон | Разрешение | Точность | |
| Измерение температуры (используется контактная термопара) | |||
| - 50…300˚С | 1˚С | ±1% + 4 е.м.р. | |
| 300…1000˚С | ±2% + 5 е.м.р. | ||
| - 58…600˚F | 1˚F | ±1,5% + 6 е.м.р. | |
| 600…1832˚F | ±2% + 6 е.м.р. | ||
Комплект поставки
- Токовые клещи МЕГЕОН 70068
- Щуп- 2 шт
- Термопара К-типа
- Руководство по эксплуатации
