RGK CM-50 клещи токоизмерительные
Токоизмерительные клещи RGK CM-50 - это профессиональный инструмент для точной, безопасной и комплексной диагностики силовых электрических цепей. Модель RGK CM-50 создана для специалистов, которым необходимы высокая надёжность, расширенные измерительные функции и возможность работы с промышленными нагрузками.
Токоизмерительные клещи RGK CM-50 с поверкой (арт. 721357, без поверки - арт. 755375) - это профессиональный инструмент для точной, безопасной и комплексной диагностики силовых электрических цепей. Модель RGK СМ-50 создана для специалистов, которым необходимы высокая надёжность, расширенные измерительные функции и возможность работы с промышленными нагрузками.
RGK CM-50 поддерживают бесконтактное измерение тока до 2500 А, обеспечивая безопасность и удобство работы на действующих установках без разрыва цепей. Прибор автоматически определяет тип тока (AC/DC) и самостоятельно выбирает оптимальный диапазон измерений, что снижает вероятность ошибок и ускоряет диагностику. Технология True RMS гарантирует высокую точность даже при искажённой форме сигнала, что особенно важно при тестировании современного оборудования с импульсной нагрузкой.
Увеличенный диаметр захвата до 63 мм позволяет проводить измерения в мощных силовых магистралях и на промышленных вводах. Режим INRUSH помогает фиксировать пусковые токи электродвигателей и диагностировать кратковременные всплески, а встроенный низкочастотный LPF-фильтр обеспечивает корректную работу с инверторами, частотно-регулируемыми приводами и другим оборудованием, создающим высокочастотные помехи. Режим REL помогает проводить относительные измерения и компенсировать внешние воздействия, улучшая стабильность результатов.
Токоизмерительные клещи RGK СМ-50 оснащены памятью на 1000 измерений, что позволяет вести журналы, отчётность и упрощает анализ параметров сети. Аналоговый выход даёт возможность подключать прибор к осциллографу для построения временных графиков. Категория безопасности CAT IV 600V обеспечивает защиту пользователя при работе на промышленных объектах и вводных щитах.
Области применения токовых клещей RGK CM-50
- Тестирование и инспекция промышленного электрооборудования;
- Диагностика пусковых токов электродвигателей и генераторов;
- Ремонт и настройка инверторов и ЧРП;
- Мониторинг параметров силовых сетей на объектах энергоснабжения;
- Поиск неисправностей в высоконагруженных цепях.
Внешний вид и элементы управления токовых клещей RGK CM-50
- Защитный барьер корпуса прибора
- Кнопка раскрытия клещей
- Функциональные кнопки
- Аналоговый выход
- Гнезда для подключения тестовых проводов
- Переключатель : аналоговый выход/тестовые гнезда
- Дисплей
- Поворотный переключатель функций измерения
- Токоизмерительные клещи
Расшифровка индикации дисплея RGK СМ-50
- Сохранение в память
- Чтение из памяти
- Удаление данных из памяти
- Предупреждение о пониженном напряжении батареи
- Предупреждение о высоком напряжении
- Индикация отрицательного значения
- Режим автоматического выключения питания
- Включен режим удержания показаний (HOLD)
- Измерение параметров переменного тока
- Измерение параметров постоянного тока
- Измерение истинного среднеквадратичного значения
- Аналоговая шкала
- Фильтр низких частот (LPF)
- Режим измерения пускового тока
- Режим прозвонки цепей
- Режим тестирования диодов
- Обнуление показаний в режиме измерения переменного тока
- Максимальное и минимальное значение
- Режим относительных измерений
- Ручной диапазон измерений
- Автоматический диапазон измерений
- Единицы измерения:
- V - напряжения, В
- A - тока, А
- Ω, kΩ, MΩ - сопротивления: Ом, кОм, МОм
- nF, μF, mF - емкости: нФ, мкФ, мФ
- Hz, KHz, MHz - частоты: Гц, кГц, МГц
- °С, °F - температуры: °С, °F

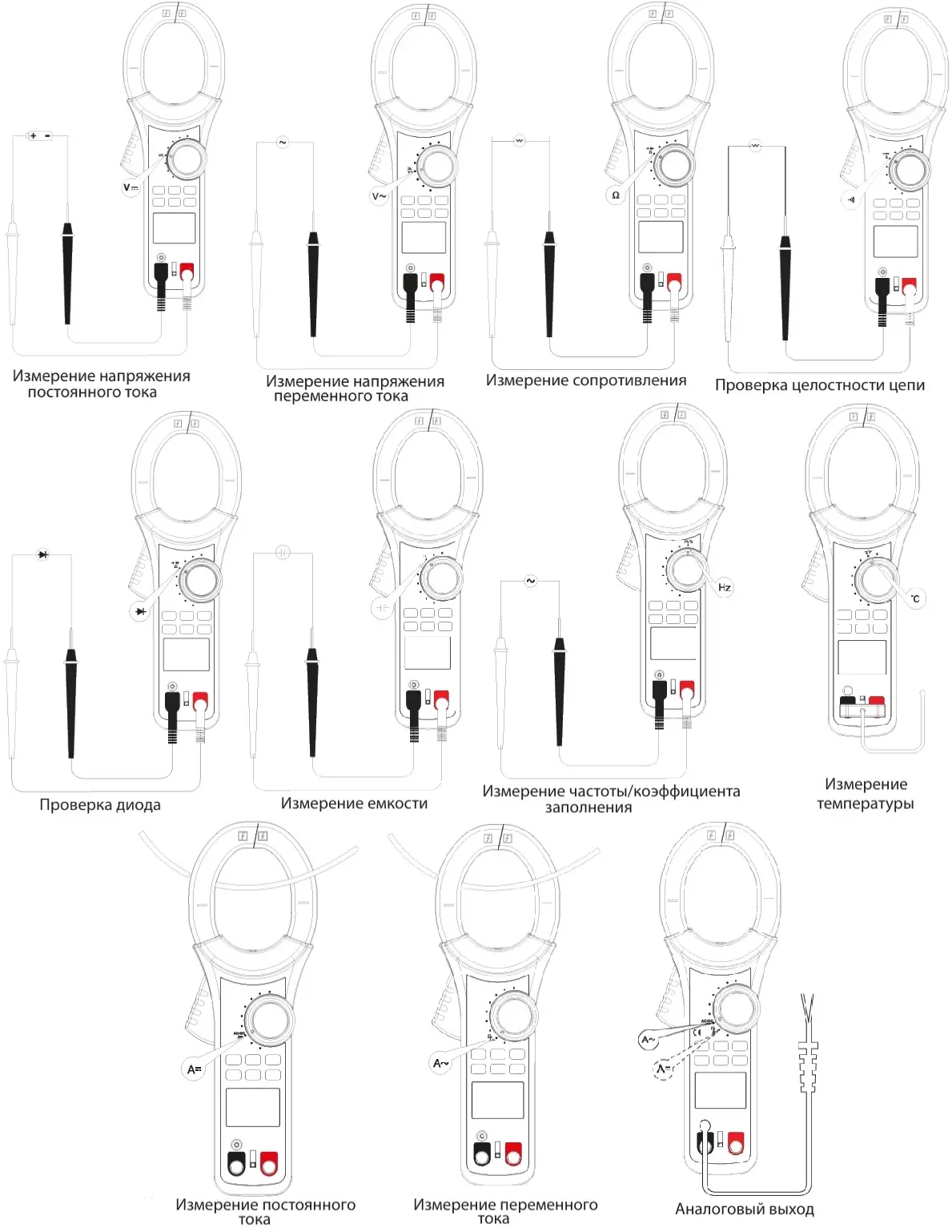

Варианты применения токоизмерительных клещей RGK CM-50
Технические характеристики токоизмерительных клещей RGK CM-50
| Параметры | Значения | |||
|---|---|---|---|---|
| Параметры измерения силы постоянного тока | ||||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | ||
| 600 | 0,1 | ±(0,015 I+5 е.м.р.) | ||
| 2500 | ,1 | ±(0,025 I+5 е.м.р.) | ||
| Примечание – I – измеренное значение переменного тока, А | ||||
| Параметры измерения силы переменного тока | ||||
| Пределы измерений, А | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А | ||
| 600 | 0,1 | ±(0,015 I+5 е.м.р.) | ||
| 2500 | 1 | ±(0,025 I+5 е.м.р.) | ||
|
Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 50-60 Гц |
||||
| Параметры измерения напряжения переменного тока | ||||
| Пределы измерений, B | Разрешение (единица младшего разряда (е.м.р.)), B | Пределы допускаемой основной абсолютной погрешности измерений, В | ||
| 6,000 | 0,001 | ±(0,01 U+3 е.м.р.) | ||
| 60,00 | 0,01 | |||
| 600,0 | 0,1 | |||
| 1000 | 1 | ±(0,012 U+3 е.м.р.) | ||
|
Примечание – U – измеренное значение напряжение переменного тока, В Частотный диапазон: 40-400 Гц |
||||
| Параметры измерения напряжения постоянного тока | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В | ||
| 6,000 мВ | 0,001 | ±(0,005 U+2 е.м.р.) | ||
| 60,00 В | 0,01 | |||
| 600,0 В | 0,1 | |||
| 1000 B | 1 | ±(0,005 U+5 е.м.р.) | ||
| Примечание – U – измеренное значение напряжение постоянного тока, В | ||||
| Параметры измерения электрического сопротивления постоянному току | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм | ||
| 600,0 Ом | 0,1 Ом | ±(0,012 R+2 е.м.р.)* | ||
| 6,000 кОм | 0,001 кОм | ±(0,01 R+2 е.м.р.) | ||
| 60,00 кОм | 0,01 кОм | |||
| 600,0 кОм | 0,1 кОм | |||
| 6,000 МОм | 0,001 МОм | ±(0,02 R+8 е.м.р.) | ||
| 60,00 МОм | 0,01 МОм | ±(0,015 R+2 е.м.р.) | ||
|
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм * - в режиме относительных измерений |
||||
| Параметры измерения электрической ёмкости | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В | ||
| 60,00 нФ | 0,01 нФ | ±(0,03 С+5 е.м.р.)* | ||
| 600,0 нФ | 0,1 нФ | ±(0,03 С+5 е.м.р.) | ||
| 6,000 мкФ | 0,001 мкФ | |||
| 60,00 мкФ | 0,01 мкФ | |||
| 600,0 мкФ | 0,1 мкФ | ±(0,04 С+5 е.м.р.) | ||
| 6,000 мФ | 0,001 мФ | ±(0,05 С+5 е.м.р.) | ||
| 60,00 мФ | 0,01 мФ | не нормируется | ||
|
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ * - в режиме относительных измерений |
||||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар)по ГОСТ Р 8.585-2001 (термопара типа K) | ||||
| Пределы измерений, С | Разрешение (единица младшего разряда (е.м.р.)) , С | Пределы допускаемой основной абсолютной погрешности измерений, С 1) | ||
| от –40 до +300 | 0,1 | ±(0,02 T+10 е.м.р.) | ||
| от –40 до +300 | ±(0,01 T+10 е.м.р.) | |||
| от +300 до + 1000 | ±0,025 T | |||
|
Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары |
||||
| Температурный коэффициент | ||||
| Модификация | Температурный коэффициент/°С | |||
| RGK CM-50 | 0.1 | |||
| Параметры измерения частоты | ||||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | ||
| 60,00 Гц | 0,001 Гц | ±(0,001 F+3 е.м.р.) | ||
| 600,0 Гц | 0,01 Гц | |||
| 6,000 кГц | 0,0001 кГц | |||
| 60,00 кГц | 0,001 кГц | |||
| 600,0 кГц | 0,01 кГц | |||
| 6,000 МГц | 0,0001 МГц | |||
| 40,00 МГц | 0,001 МГц | |||
|
Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц |
||||
| Общие характеристики | ||||
| Разрядность дисплея | 6000 | |||
| Отображение полярности | автоматическое | |||
| Индикация перегрузки | "OL" или "-OL" | |||
| Скорость выборки | около 3 в секунду | |||
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% | |||
| Раскрытие клещей | 63 мм | |||
| Максимальный диаметр | 60 мм | |||
| Класс защиты | CAT III 1000 В, CAT IV 600 В | |||
|
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от 0 до +50 °С 80% при температуре от 0 до +30 °С 75% при температуре св. +30 до +40 °С 85% при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа |
|||
|
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
от +18 до +28 С 80 % |
|||
|
Температура хранения Влажность хранения |
от -10 до +60 C 80 % |
|||
| Питание | 1 батарея 6LF22 | |||
|
Параметры электрического питания: - напряжение постоянного тока |
9.0 B |
|||
| Габаритные размеры | 298 х 107 х 47 мм | |||
| Масса | 0,726 кг | |||
Комплект поставки
- Клещи токоизмерительные RGK CM-50
- Наручный ремень
- Кабель с разъемом TS
- Батарея питания, 9 В
- Комплект тестовых проводов
- Термопара типа K
- Руководство по эксплуатации
- Кейс
