RGK CM-Flex датчик токовый
Токовый датчик RGK CM-Flex (арт. 755368) - гибкое измерительное решение для работы с высокими нагрузками в электроустановках различного уровня. Он предназначен для точного измерения переменного тока до 3000 А и может применяться совместно с токовыми клещами и мультиметрами, оснащёнными разъёмами 4 мм или BNC.
Токовый датчик RGK CM-Flex (арт. 755368) - гибкое измерительное решение для работы с высокими нагрузками в электроустановках различного уровня. Он предназначен для точного измерения переменного тока до 3000 А и может применяться совместно с токовыми клещами и мультиметрами, оснащёнными разъёмами 4 мм или BNC (с использованием переходника из комплекта). Датчик токовый RGK CM-Flex обеспечивает быстрый доступ к проводникам в условиях ограниченного пространства, сохраняя при этом высокий уровень безопасности и стабильность результатов.
Гибкое рабочее кольцо охватывает проводники диаметром до 140 мм, что позволяет использовать датчик RGK CM-Flex как в распределительных щитах, так и на массивных кабельных трассах. Частотный диапазон до 500 Гц делает устройство пригодным для измерений в системах с нестандартными нагрузками и пусковыми токами. Замкнутая петля фиксации предотвращает самопроизвольное раскрытие, а изолированная конструкция соответствует классу электробезопасности CAT IV 600 В, что особенно важно при работе в промышленных сетях.
Гибкость и компактность датчика обеспечивают удобную установку в тесных шкафах и кабельных каналах, а бесконтактный принцип измерения не нарушает целостность изоляции, сохраняя надёжность оборудования. Длинный соединительный кабель позволяет выполнять контроль параметров на безопасном расстоянии, а универсальность интерфейсов расширяет совместимость устройства с широким спектром измерительных приборов.
Области применения токового датчика RGK CM-Flex
- Диагностика распределительных щитов на промышленных предприятиях;
- Обслуживание и тестирование высокотокового оборудования;
- Энергетический аудит и контроль потребления;
- Проверка нагрузок в трёхфазных системах;
- Электромонтаж и наладка в ограниченных по пространству местах;
- Проверка сетей в серверных и телекоммуникационных шкафах;
- Проведение профилактических осмотров без отключения питания.

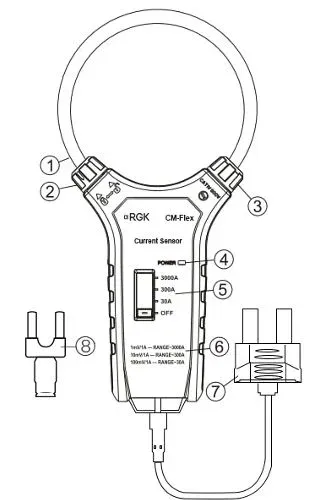

Внешний вид токового датчика RGK CM-Flex
- Гибкий датчик тока
- Замок гибкого датчика: поверните замок в соответствии с нанесённой маркировкой, чтобы зафиксировать или разблокировать датчик
- Фиксированный стык гибкого датчика
- Индикатор включения питания
- Выключатель питания/переключатель диапазонов
- Таблица коэффициентов трансформации
- Кабель с 4 мм безопасными вилками
- Переходник на BNC
Технические характеристики токоизмерительного датчика RGK CM-Flex
| Параметры | Значения | |||
|---|---|---|---|---|
| Пределы измерений силы переменного тока | 30.00 A | 300.0 A | 3000 A | |
| Разрешение (единица младшего разряда (е.м.р.)) | 0.1 A | 1 A | 10 A | |
| Коэффициент трансформации | 100 мВ/1 А | 10 мВ/1 А | 1 мВ/1 А | |
| Пределы допускаемой основной абсолютной погрешности измерений | ±(0,03·I+5 е.м.р.) | |||
| Частотный диапазон, Гц | 45-500 | |||
| Разрядность дисплея | 6000 | |||
| Максимальное выходное напряжение | 3В | |||
| Температурный коэффициент/°C | 0,2 | |||
| Ошибка при отклонении исследуемого проводника от центрального положения | дополнительная погрешность ± 3,0% | |||
| Максимальный диаметр проводника, см | 14 | |||
| Класс защиты от перенапряжения | CAT IV 600 В | |||
| Рабочие условия измерений | Температура окружающего воздуха | от 0 до +50 °С | ||
| Относительная влажность воздуха | не более 80 % | |||
| Атмосферное давление | от 84,0 до 106,7 кПа | |||
| Условия хранения | Температура хранения | от -20 до +60 °C | ||
| Влажность хранения | до 80 % | |||
| Степень загрязнения | 2 | |||
| Питание | 3 батареи, ААА | |||
| Параметры электрического питания, В | 4.5 | |||
| Габаритные размеры, мм | 267 x 120 x 34 | |||
| Масса нетто, кг | 0,26 | |||
Комплект поставки
- Токовый датчик RGK CM-Flex
- Батареи питания, 1,5 В (ААА) (3 шт.)
- Переходник на BNC
- Руководство по эксплуатации
