Сталкер 75-24 комплекс трассопоисковый

Комплекс трассопоисковый Сталкер 75-24 — это современное профессиональное оборудование для точного определения местоположения, глубины залегания и состояния подземных инженерных коммуникаций. Устройство применяется при обследовании трубопроводов, силовых и слаботочных кабелей, линий связи и других сетей, расположенных под землёй. Основная задача трассоискателя Сталкер 75-24 — обеспечить точную трассировку и анализ состояния сетей перед проведением земляных или ремонтных работ, исключив риск повреждения коммуникаций и повысив безопасность эксплуатации инженерной инфраструктуры.

Комплекс Сталкер 75-24 состоит из двух ключевых компонентов — генератора ГТ-75 и приёмника ПТ-24, обеспечивающих стабильную работу и высокую точность измерений даже в сложных условиях. Приёмник ПТ-24 выполнен в лёгком корпусе весом 1,9 кг, удобен для переноски и эксплуатации в полевых условиях. Цветной дисплей увеличенного размера обеспечивает отличную читаемость информации при любом освещении, а интуитивно понятное меню доступно на русском, английском и китайском языках, что делает работу с прибором максимально комфортной для специалистов разных стран.

Приёмник позволяет одновременно отображать данные по двум коммуникациям — от генератора и промышленной частоты или от источника электрохимической защиты. Реализованы режимы «Компас», «острый максимум» и «минимум», визуализация полярности, автоматическое определение глубины и силы тока, а также направление его протекания. Эти функции обеспечивают комплексный контроль трассы и позволяют точно определять как активные, так и неработающие участки сети. Приёмник хранит до 10 000 записей, что даёт возможность вести электронный журнал измерений и передавать данные в систему учёта.

Генератор ГТ-75 — мощный источник сигнала с регулируемой мощностью от 10 до 75 Вт. Он формирует синусоидальный сигнал, что снижает влияние внешних помех и повышает точность определения трассы. 4 рабочих частоты обеспечивают универсальность применения в различных условиях. Генератор оснащён встроенными измерителями тока, напряжения и импеданса. Прибор может питаться как от встроенного аккумулятора, так и от внешнего источника 12 или 220 В. Прочный влагозащищённый корпус с классом IP44 гарантирует устойчивость к пыли, влаге и механическим воздействиям.

Комплекс трассопоисковый Сталкер 75-24 обладает широкими функциональными возможностями. Он позволяет выполнять трассировку коммуникаций на глубине до 10 метров и расстоянии до 10 километров от точки подключения. Поддержка GPS-координирования и наложения данных на карту обеспечивает создание точных цифровых схем с координатной привязкой. Комплекс также используется для определения положения камер телеинспекции и зондов, что особенно важно при обследовании трубопроводов. Передача данных на компьютер осуществляется по Bluetooth, а при необходимости возможно использование смартфона в качестве GPS/ГЛОНАСС модуля.

Одним из преимуществ трассоискателя Сталкер 75-24 является возможность работы в пассивном режиме без подключения генератора. В этом режиме прибор улавливает сигналы промышленной частоты и частоты электрохимической защиты (ЭХЗ), что делает его востребованным в газовых службах и организациях, контролирующих состояние подземных сетей без вывода их из эксплуатации.

Области применения трассопоискового комплекса Сталкер 75-24: энергетика, газовые и водоканальные службы, телекоммуникационные компании, предприятия тепло- и электросетей, строительные и монтажные организации, ЖКХ, службы технического надзора и контроля, транспортные и дорожные службы, подрядные организации, выполняющие обследование и ремонт коммуникаций.

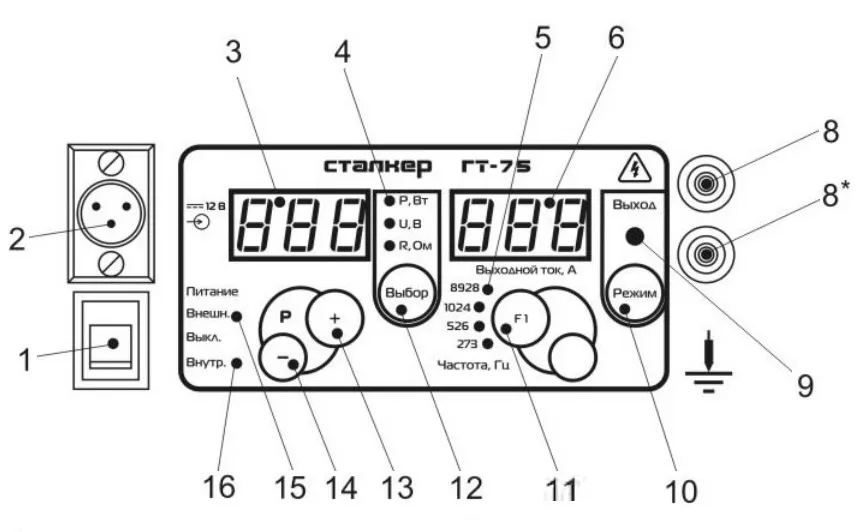

Передняя панель ГТ-75

Передняя панель ПТ-24

Технические характеристики трассоискателя Сталкер 75-24

Комплект поставки комплекса Сталкер 75-24
