Сталкер 80-12 комплекс трассопоисковый

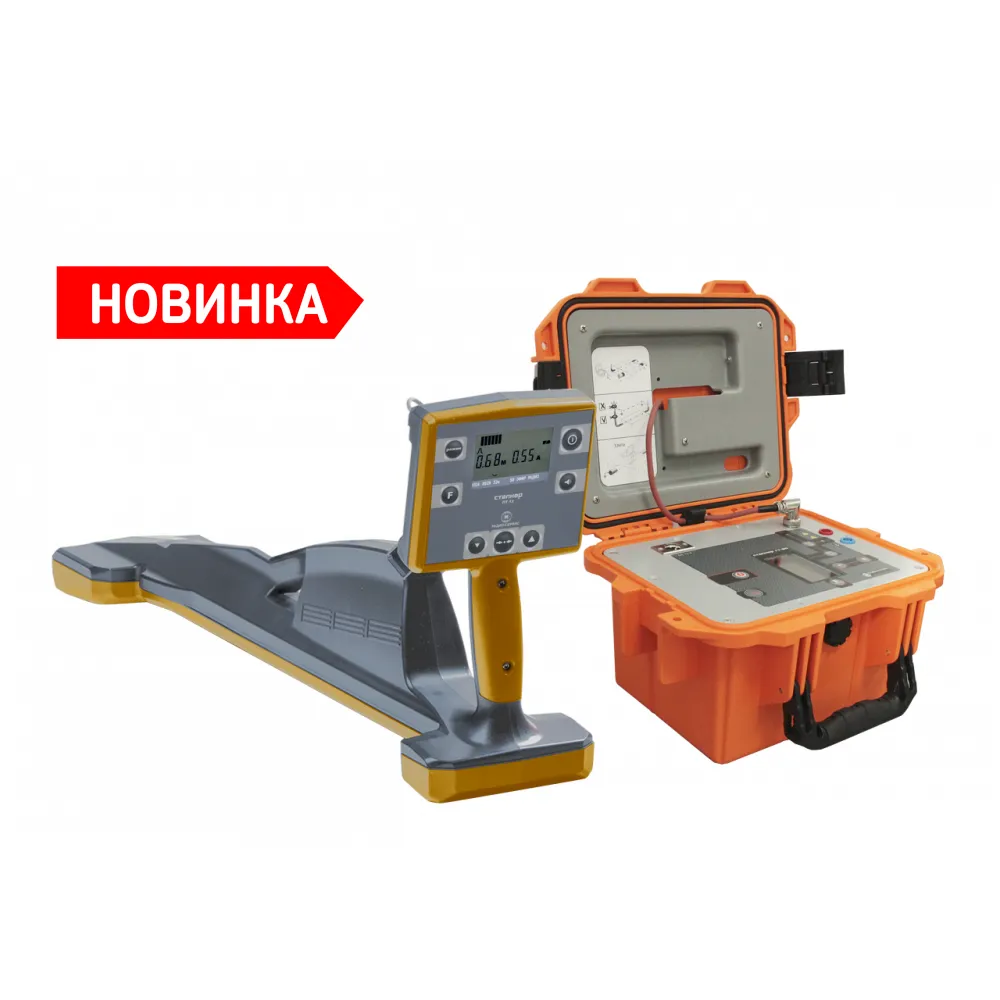

Трассоискатель Сталкер 80-12 — это профессиональный комплекс для точного определения местоположения и глубины залегания подземных инженерных коммуникаций. Устройство используется при проведении строительных, ремонтных и обследовательских работ для выявления трассы кабелей, трубопроводов и других скрытых линий, что позволяет избежать их повреждения при земляных работах.
Трассоискатель Сталкер 80-12 — это профессиональный комплекс для точного определения местоположения и глубины залегания подземных инженерных коммуникаций. Устройство используется при проведении строительных, ремонтных и обследовательских работ для выявления трассы кабелей, трубопроводов и других скрытых линий, что позволяет избежать их повреждения при земляных работах. Комплекс Сталкер 80-12 обеспечивает высокую точность измерений, устойчивость к внешним помехам и удобство эксплуатации в полевых условиях.
В состав трассопоискового комплекса Сталкер 80-12 входят приёмник ПТ-12 и генератор ГТ-80. Приёмное устройство ПТ-12 выполнено в прочном пылевлагозащищённом корпусе со степенью защиты IP42, оснащено ЖК-дисплеем с подсветкой и встроенным динамиком, обеспечивающим чёткую звуковую индикацию сигнала. Питание приёмника осуществляется автономно — от Ni-Mh аккумулятора либо от пяти стандартных батареек AA, что делает его удобным при работе вдали от источников электросети.
Генератор ГТ-80 размещён в ударопрочном корпусе исполнения IP54 и оснащён органами индикации и управления. Он работает от двух встроенных аккумуляторов либо от внешнего питания напряжением 12 В или 220 В. Встроенные функции дистанционного управления по GSM-сети и режим «отложенного старта» позволяют оператору запускать и контролировать работу генератора удалённо, без физического доступа к оборудованию.
Сталкер 80-12 поддерживает 3 режима поиска, включая пассивный режим «РАДИО» для определения трассы без использования генератора. Комплекс обеспечивает дальность обнаружения до 10 км и глубину залегания коммуникаций до 6 м. Благодаря изменению тональности звукового сигнала оператор может быстро определить направление и точное положение подземной линии. При необходимости сигнал можно подавать бесконтактным способом с использованием клещей КИ-50 или КИ-100, что особенно удобно при работе на действующих линиях без их отключения.
Генератор ГТ-80 полностью совместим со всеми приёмниками серии «Сталкер», что расширяет возможности применения оборудования и обеспечивает гибкость при формировании измерительных комплектов под разные задачи.
Трассопоисковый комплекс Сталкер 80-12 используется в энергетике, газовых и водопроводных службах, телекоммуникационных компаниях, строительных организациях, ЖКХ, транспортной инфраструктуре, службах технического надзора и диагностики, а также подрядными организациями, выполняющими земляные и монтажные работы.

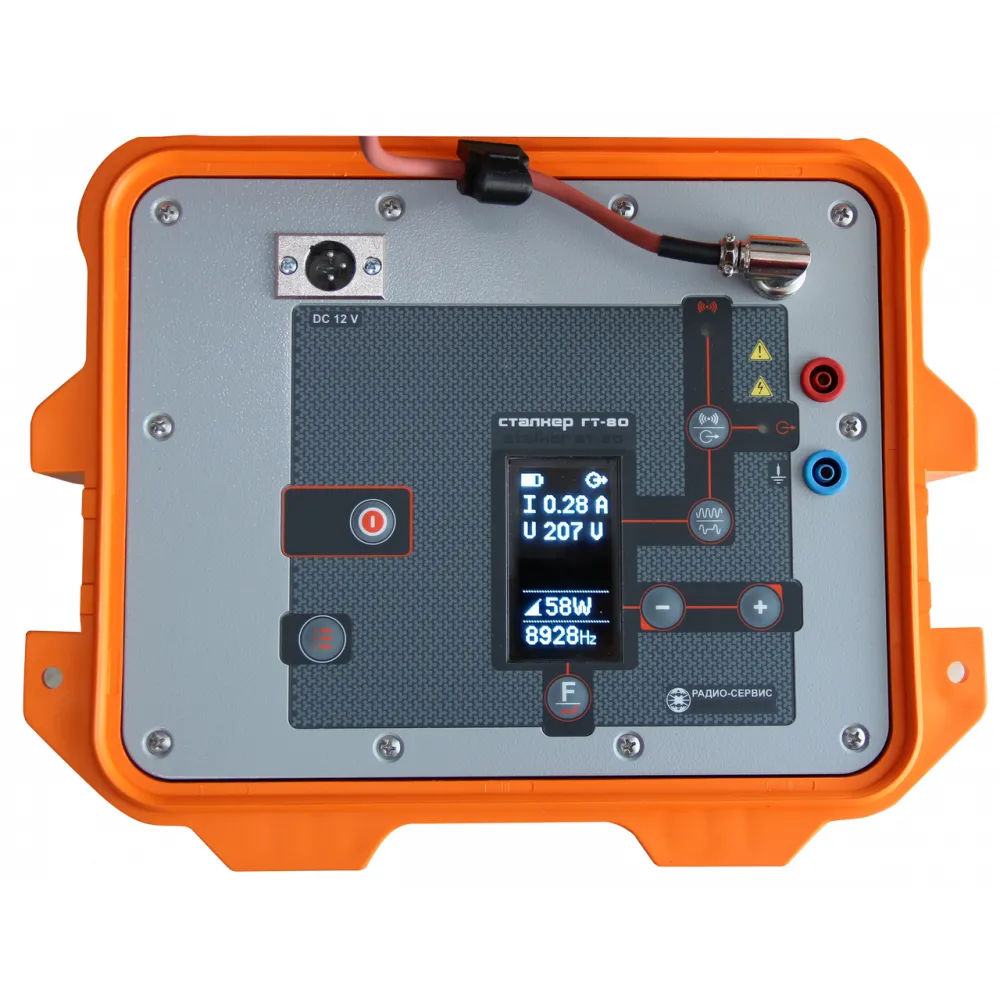

Передняя панель ГТ-80
- Кнопка включения / выключения
- Разъём подключения блока питания для
зарядки встроенных аккумуляторов или работы от внешнего аккумулятора; - Гнездо подключения встроенного индуктора;
- Индикатор генерации на гнездо подключения встроенного индуктора;
- Гнёзда «Выход» для подключения к нагрузке. При прямом подключении к
коммуникации штырь заземления подключать к гнезду 5*; - Кнопка выбора способа подачи сигнала: от встроенного индуктора или
прямое подключение к гнездам «Выход»; - Индикатор генерации на гнезда «Выход»;
- Кнопка установки непрерывного или импульсного режимов генерации;
- Кнопки уменьшения / увеличения выходной мощности или тока. В меню
кнопки выполняют функцию движения вниз или вверх соответственно; - Кнопка выбора частоты сигнала. В меню кнопка выполняет функцию
подтверждения выбранного действия; - Кнопка входа / выхода из меню генератора.
Передняя панель ПТ-12
- Кнопка — включение и выключение приёмника;
- Индикатор;
- Кнопка изменения громкости (5 уровней громкости и выключение звука);
- Кнопки увеличения усиления;
- Кнопка — установка оптимального усиления для данного уровня сигнала;
- Кнопки уменьшения усиления;
- Кнопка «F» — переключение рабочих частот;
- Рабочая частота приёмника;
- Глубина залегания коммуникации или уровень усиления (в дБ);
- Кнопка «РЕЖИМ» — выбор режима поиска: «острый максимум»,
«пологий максимум» или «минимум»; - Символ отображения режима поиска:
- «острый максимум» — «/\»;
- «пологий максимум» — «⌒⌒»;
- «минимум» — «\/».
- Шкала относительного уровня входного сигнала;
- Значение тока в коммуникации;
- Индикатор перегрузки входных каскадов;
- Индикатор состояния источника питания.
Технические характеристики комплекса трассопоискового Сталкер 80-12
| Параметр | Значение |
|---|---|
| Приемник Сталкер ПТ-14 | |
| Активные частоты | 1024, 8928, 32768 (33к) |
| Диапазон рабочих частот при работе без генератора |
«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц |
| Определение глубины залегания коммуникации | от 0,10 м до 6,00 м |
| Определение тока рабочей частоты в коммуникации | от 10 мА до 10,0 А |
| Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более | +- 0,1 м |
| Габаритные размеры, не более | 700 х 300 х 140 мм |
| Масса, не более | 1,7 кг |
| Значения рабочей температуры | от минус 20 до плюс 55 ºС |
| Генератор Сталкер ГТ-80 | |
| Фиксированные частоты | 273, 526, 1024, 8928, 32768 (33кГц) Гц |
| Пользовательские частоты для работы с приемниками других производителей | от 270 до 10000 Гц (шаг установки 1 Гц) |
| Максимальная выходная мощность и ток |
до 5,99 кГц – 80 Вт, 12 А |
| Габаритные размеры | 275 х 250 х 180 мм |
| Вес со встроенными аккумуляторами | 5,9 кг |
| Диапазон рабочих температур | от -30 до +55 ºС |
Комплект поставки Сталкер 80-12
| № | Наименование | Количество |
|---|---|---|
| 1 | Приемник Сталкер ПТ-12 | 1 |
| 2 | Блок питания 12 В, 0,5 А | 1 |
| 3 | Батарейный отсек 5*АА | 1 |
| 4 | Генератор Сталкер ГТ-80 (LFP) | 1 |
| 5 | Блок питания генератора 12 В, 3 А | 1 |
| 6 | Кабель питания 12 В | 1 |
| 7 | Штырь заземления 50 см, нержавеющая сталь | 1 |
| 8 | Катушка с проводом 10 м, для генератора "Сталкер", Красная | 1 |
| 9 | Катушка с проводом 10 м, для генератора "Сталкер", Синяя | 1 |
| 10 | Зажим изолированный типа "крокодил", d30, красный | 1 |
| 11 | Зажим изолированный типа "крокодил", d30, синий | 1 |
| 12 | Сумка для приемника ПТ-24, ПТ-14, ПТ-12 | 1 |
| 13 | Сумка для принадлежностей генератора "Сталкер" | 1 |
| 14 | Руководство по эксплуатации на ПТ-12 | 1 |
| 15 | Руководство по эксплуатации на генератор ГТ-80 | 1 |
