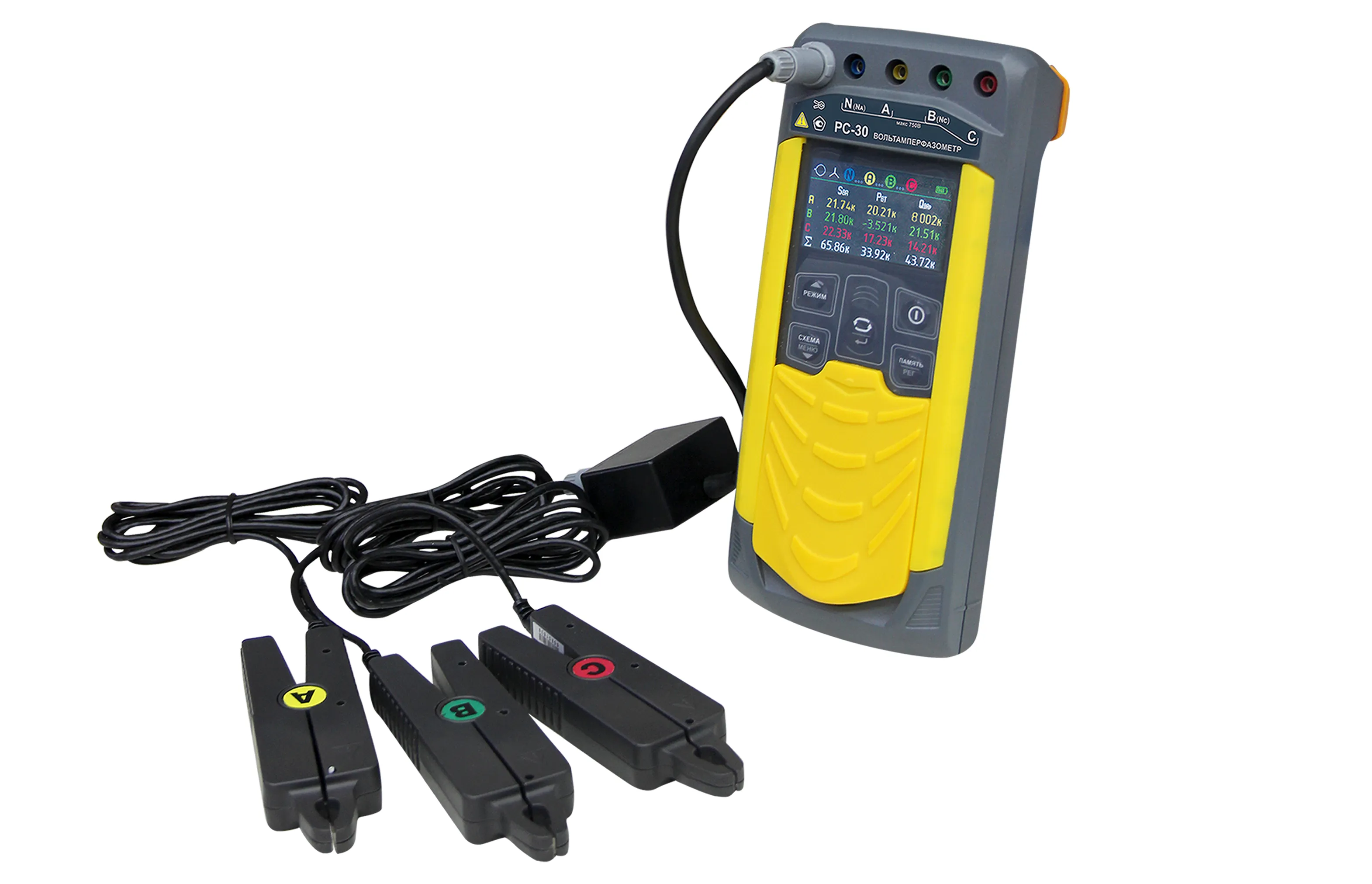

Вольтамперфазометр РС-30
5
Арт. 127969
Подробнее
Характеристики
Номер в госреестре СИ
:
62558-15
Класс защиты
:
IP54
Описание
Вольтамперфазометр РС-30 предназначен для комплексного анализа параметров промышленных и бытовых электросетей. Данный измерительный прибор используется при наладке, диагностике и техническом обслуживании силовых цепей, обеспечивая высокую точность и стабильность показаний.
Вольтамперфазометр РС-30 предназначен для комплексного анализа параметров промышленных и бытовых электросетей. Данный измерительный прибор используется при наладке, диагностике и техническом обслуживании силовых цепей, обеспечивая высокую точность и стабильность показаний.
Конструкция и исполнение
Корпус устройства выполнен из прочного пластика с классом защиты IP54, устойчивого к воздействию пыли и влаги, что позволяет использовать прибор в полевых условиях и на промышленных объектах. Вольтамперфазометр РС-30 оснащён ярким цветным дисплеем, удобной клавиатурой и световой индикацией режимов работы. Питание прибора осуществляется от встроенного аккумулятора либо от пяти стандартных батареек AA, что обеспечивает полную автономность при выездных измерениях.
Особое внимание заслуживает комплектация РС-30 с клещами КТИ-30, позволяющая проводить измерения тока до 40 А. Токоизмерительные клещи подключаются к прибору через безопасный разъём Push-Pull. В линейке доступны и другие варианты датчиков — КТИР-30, КТИР-500 и ПТИ-3000, рассчитанные на токи до 3 кА.
Функциональные возможности вольтамперфазометра РС-30 с клещами КТИ-30:
- 3 режима индикации измерений (амплитудный, действующий и фазовый);
- автоматический выбор диапазонов;
- встроенная память на 10 000 записей;
- беспроводная передача данных в ПК по Bluetooth;
- энергосберегающий режим и автоматическое отключение;
- функция регистратора для длительного мониторинга;
- магнитные крепления для удобной установки на щиты и панели.
Вольтамперфазометр РС-30 применяется:
- на объектах энергетики и электрораспределительных сетях;
- в телекоммуникационных системах и центрах обработки данных;
- на предприятиях железнодорожного транспорта;
- в организациях ЖКХ при обслуживании и контроле электрооборудования;
- при проведении поверок, испытаний и наладки электросетей.
Соответствие требованиям и надёжность
Вольтамперфазометр РС-30 включён в Государственный реестр средств измерений РФ под номером 62558-15 и поставляется с действующей первичной поверкой. Межповерочный интервал составляет 2 года.
Внешний вид РС-30
- Гнездо для подключения блока питания
- Защитная панель (защитная крышка);
- Передняя панель;
- Магнитный держатель для крепления
прибора на стальные поверхности.

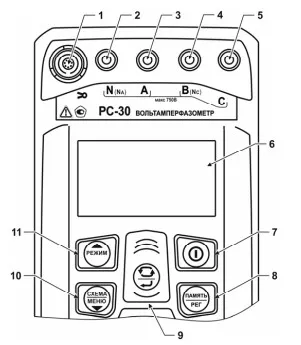

Расположение разъёмов подключения и органов управления прибора РС-30
- Гнездо подключения токоизмерительных датчиков;
- Гнездо для подключения измерительных кабелей;
- Гнездо для подключения измерительных кабелей;
- Гнездо для подключения измерительных кабелей;
- Гнездо для подключения измерительных кабелей;
- Цветной жидкокристаллический индикатор;
- Кнопка включение и выключение прибора;
- Кнопка вызова функции работы с памятью;
- Кнопка переключение информационных окон в текущем режиме
отображения результатов измерения; - Кнопка переключение схемы измерения: 3-х фазная 3-х проводная, 3-х
фазная 4-х проводная, изолированная; - Кнопка – выбор режима отображения результатов измерения: основная
информация, векторные диаграммы, гармонический анализ;
Технические характеристики вольтамперфазометра РС-30
| Параметр | С датчиками токоизмерительными КТИР-30 и КТИ-30 | С датчиком токоизмерительным КТИР-500 | С датчиками токоизмерительными ПТИР-3000 и ПТИ-3000 |
|---|---|---|---|
| Измерение напряжения переменного тока | |||
| Диапазон измерений действующего значения напряжения переменного тока, В |
от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение напряжения постоянного тока | |||
| Диапазон измерений напряжения постоянного тока, В |
от 10,00 до 99,99 от 100,0 до 700,0 |
||
| Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В | ± (0,005·U + 3 е.м.р.) | ||
| Измерение силы переменного тока | |||
| Диапазон измерений действующего значения переменного тока, А | от 0,0030 до 40,00 |
от 0,20 до 99,99 от 100,0 до 500,0 |
от 1 до 3000 |
| Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А | ± (0,01·I + 3 е.м.р.) | ± (0,015·I + 3 е.м.р.) | ± (0,025·I + 4 е.м.р.) |
| Рабочий диапазон частот, Гц | от 45 до 55 | ||
| Измерение активной, реактивной и полной мощностей | |||
| Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар)* и полной мощности S (В·А)* | от 0,001 до 9,999 кВт (квар, кВ·А) от 10,00 до 21,00 кВт (квар, кВ·А) |
от 0,005 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 350,0 кВт (квар, кВ·А) |
от 0,100 до 9,999 кВт (квар, кВ·А) от 10,00 до 99,99 кВт (квар, кВ·А) от 100,0 до 999,9 кВт (квар, кВ·А) от 1000 до 2100 кВт (квар, кВ·А) |
| Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В·А | ± (0,015·|X| + 3 е.м.р.) | ± (0,02·|X |+ 3 е.м.р.) | ± (0,03·|X| + 5 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт | ± (0,02·|X| + 5 е.м.р.) | ± (0,025·|X |+ 5 е.м.р.) | ± (0,035·|X| + 15 е.м.р.) |
| Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар | ± (0,02·|X|+10 е.м.р.) | ± (0,025·|X|+20 е.м.р.) | ± (0,035·|X|+25 е.м.р.) |
| Измерение частоты переменного тока | |||
| Диапазон измерения частоты, Гц | от 45,00 до 55,00 | ||
| Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц | ± 0,05 | ||
| Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока | |||
| Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов | от – 179,9 до 180,0 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением в диапазоне от 10 до 700 В, градусов | ± 0,5 | ||
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током, градусов |
± 1,2 ± 0,8 |
± 1,2 ± 0,8 |
± 2 |
| Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов |
± 1,8 ± 1,2 |
± 1,8 ± 1,2 |
± 3 |
| Вычисление коэффициента мощности Кр | |||
| Диапазон вычисления Кр | от -1,00 до 1,00 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Режим памяти | Прибор сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером). | ||
| В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-А и B(Nc)-C обеспечивается гальваническая развязка | до 1000 В | ||
| Диапазон напряжения питания | от 7,5 до 5,2 В | ||
| Питание | Аккумулятор с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА | ||
| Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения | от 5,2 В до 5,0 В происходит отключение | ||
| Время готовности прибора | не более 3 с | ||
| Время непрерывной работы без включённого режима энергосбережения | не менее 8 часов | ||
| Мощность потребления | не более, 2 Вт | ||
| Масса | не более, 0,8 кг | ||
| Габаритные размеры | не более, 60х105х245 мм | ||
| Срок службы | не менее, 8 лет | ||
Комплект поставки РС-30
| № | Наименование | Количество |
|---|---|---|
| 1 | Вольтамперфазометр РС-30 | 1 |
| 2 | Блок питания БПН-А 12-0,5 | 1 |
| 3 | Кабель измерительный 1,5 м, красный | 1 |
| 4 | Кабель измерительный 1,5 м, синий | 1 |
| 5 | Кабель измерительный 1,5 м, желтый | 1 |
| 6 | Кабель измерительный 1,5 м, зеленый | 1 |
| 7 | Зажим изолированный типа "крокодил", прямой, красный | 1 |
| 8 | Зажим изолированный типа "крокодил", прямой, синий | 1 |
| 9 | Зажим изолированный типа "крокодил", прямой, желтый | 1 |
| 10 | Зажим изолированный типа "крокодил", прямой, зеленый | 1 |
| 11 | Сумка для РС-30 | 1 |
| 12 | Отсек батарейный 5*АА, (Исполнение 1) | 1 |
| 13 | Датчик токоизмерительный гибкий (в зависимости от исполнения) | в зависимости от исполнения |
| 14 | Руководство по эксплуатации | 1 |
