Testo 330-1 LL анализатор дымовых газов
Testo 330-1 LL — профессиональный анализатор дымовых газов для точной диагностики и оптимизации работы отопительного оборудования. Прибор сочетает сенсоры Longlife, широкий диапазон измерений и удобство эксплуатации.
Анализатор дымовых газов Testo 330-1 LL — это профессиональный портативный прибор, предназначенный для точного контроля параметров сгорания и оценки эффективности работы отопительного оборудования. Модель ориентирована на специалистов, выполняющих наладку, сервисное обслуживание и технический аудит газовых котлов, водонагревателей и теплогенераторов. Прибор обеспечивает достоверный анализ состава дымовых газов и ключевых рабочих параметров, что позволяет своевременно выявлять отклонения и повышать безопасность эксплуатации систем теплоснабжения.
Газоанализатор Testo 330-1 LL оснащён современными сенсорами Longlife, рассчитанными на длительный срок службы и стабильную работу в условиях интенсивной эксплуатации. Устройство выполняет измерения концентраций O₂, CO и расчётного CO₂, а также позволяет контролировать температуру дымовых газов и параметры теплового режима. Полученные данные используются для оптимизации процесса горения, снижения расхода топлива и соблюдения нормативных требований по выбросам.
Analyzer дымовых газов Testo отличается продуманной эргономикой и высокой информативностью. Цветной графический дисплей обеспечивает наглядное отображение результатов измерений, что упрощает анализ данных непосредственно на объекте. Принудительный отбор проб с использованием зонда гарантирует стабильность и точность измерений даже при работе с потенциально опасными газовыми средами. Рабочий температурный диапазон от −5 до +45 °C позволяет применять прибор в большинстве эксплуатационных условий.
Отличительные особенности Testo 330-1 LL
- Профессиональный анализатор дымовых газов для настройки и диагностики отопительных систем.
- Газоанализатор с сенсорами Longlife, обеспечивающими увеличенный ресурс и надёжность измерений.
- Измерение концентраций O₂ и CO с автоматическим расчётом CO₂.
- Автоматическое расширение диапазона измерения CO до 30 000 ppm.
- Контроль температуры дымовых газов и элементов системы отопления.
- Принудительный отбор проб для повышения точности анализа.
- Цветной графический дисплей для удобной интерпретации результатов.
- Возможность пользовательской замены газовых сенсоров и аккумулятора.
- Надёжная работа в расширенном температурном диапазоне эксплуатации.
Сферы применения анализатора
- Пусконаладочные работы газовых и жидкотопливных котлов.
- Сервисное обслуживание систем отопления и горячего водоснабжения.
- Диагностика эффективности процессов сгорания.
- Контроль безопасности эксплуатации теплогенерирующего оборудования.
- Технический аудит и профилактические проверки котельных установок.
- Работы по снижению выбросов и оптимизации расхода топлива.

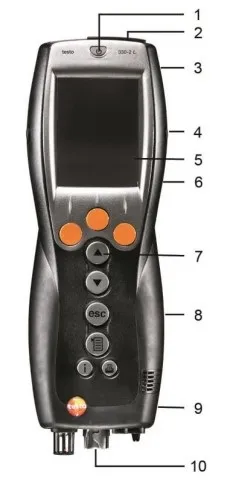

Внешний вид Testo 330-1 LL
- Включение/Отключение
- Интерфейсы: USB, PS/2 и и/к
- Конденсатосборник (на задней панели)
- Хомуты для пристёгивания ремня (слева и справа)
- Дисплей
- Магнитные фиксаторы (на задней панели)
- Панель кнопок
- Сервисная крышка (на задней панели)
- Газовый выход
- Разъёмы блока: для зонда дымового газа, для сенсора, для
зонда давления и для подсоединения блока питания
Метрологические характеристики анализатора дымовых газов Testo 330
| Наименование характеристики | Testo 330-1 LL | Testo 330-2 LL (с Н2-компенсацией) |
|---|---|---|
| Пьезорезистивный сенсор дифференциального давления | ||
| Диапазон измерений | ±10000 Па | |
| Погрешность | ±0,3 Па (0 ... 9,99 Па) плюс ± 1 цифра | |
| Разрешение | ±3,0 % от изм. знач. (10 ... 10000,00 Па) плюс ± 1 цифра | |
| Измерение О2 | ||
| Диапазон измерений | 0 ... 21 % Об. | |
| Погрешность | ±0,3 % Об. | |
| Разрешение | 0,1 % Об. | |
| Быстродействие t90 | < 20 с | |
| Измерение СО | ||
| Диапазон измерений | 0 ... 4000 млн-1 | 0 ... 8000 млн-1 |
| Погрешность |
±20 млн-1 (0 ... 400 млн-1) ±5 % от изм. знач. (401 ... 2000 млн-1) ±10 % от изм. знач. (2001 ... 4000 млн-1) |
±10 млн-1 или ±10 % от изм. знач. (0 ... 200 млн-1) ±10 % от изм. знач. (201 ... 8000 млн-1) |
| Разрешение | 1 млн-1 | |
| Быстродействие t90 | < 60 с | |
| Измерение СОниз (с Н2-компенсацией) | ||
| Диапазон измерений | 0 ... 500 млн-1 | |
| Погрешность |
±10 млн-1 (0 ... 100 млн-1) ±5 % от изм. знач. (100,1 ... 500 млн-1) |
|
| Разрешение | 0,1 млн-1 | |
| Быстродействие t90 | < 40 с | |
| Измерение NO | ||
| Диапазон измерений | 0 ... 3000 млн-1 | |
| Погрешность |
±14 млн-1 (0 ... 140 млн-1) ±10% от изм. знач. (141 ... 2000 млн-1) ±200 млн-1 (2001 ... 3000 млн-1) |
|
| Разрешение | 1 млн-1 | |
| Быстродействие t90 | < 30 с | |
| Измерение NОниз | ||
| Диапазон измерений | 0 ... 300 млн-1 | |
| Погрешность |
±14 млн-1 (0 ... 140 млн-1) ±10 % от изм. знач. (140,1 ... 300 млн-1) |
|
| Разрешение | 0,1 млн-1 | |
| Быстродействие t90 | < 30 с | |
| Измерение тяги | ||
| Диапазон измерений | -9,99 ... +40 гПа | |
| Погрешность |
±0,02 гПа или ±5 % от изм. знач. (-0,50 ... +0,60 гПа) ±0,03 гПа (+0,61 ... +3,00 гПа) ±1,5 % от изм. знач. (+3,01 ... +40,00 гПа) |
|
| Быстродействие t90 | 0,01 гПа | |
| Измерение температуры | ||
| Диапазон измерений | -40 ... +1200 °C (зависит от зонда) | |
| Погрешность |
±0,5 °C (-40 ... +100,0 °C) ±0,5 % от изм. знач. (в ост. диапазоне) |
|
| Разрешение |
0,1 °C (-40 ... +999,9 °C) 1 °C (в ост. диапазоне) |
|
| Определение КПД (Eta) | ||
| Диапазон измерений | 0 ... 120 % | |
| Разрешение | 0,1 % | |
| Определение потери тепла с дымовыми газами | ||
| Диапазон измерений | 0 ... 99,9 % | |
| Разрешение | 0,1 % | |
| Измерение СО2 (расчет через О2) | ||
| Диапазон измерений | 0 ... CO2 макс (Диапазон индикации) | |
| Погрешность | ±0,2 % Об. | |
| Разрешение | 0,1 % Об. | |
| Быстродействие t90 | < 40 с | |
| Измерение давления | ||
| Диапазон измерений | 0 ... +300 гПа | |
| Погрешность |
±0,5 гПа (0,0 ... 50,0 гПа) ±1 % от изм. знач. (50,1 ... 100,0 гПа) ±1,5 % от изм. знач. в ост. диапазоне |
|
| Разрешение | 0,1 гПа | |
| Измерение СО в окружающей среде зондом 0632 3331 | ||
| Диапазон измерений | 0 ... 500 млн-1 | |
| Погрешность |
±5 млн-1 (0 ... 100 млн-1) ±5 % от изм. знач. (> 100 млн-1) |
|
| Разрешение | 1 млн-1 | |
| Быстродействие t90 | 35 с | |
| Измерение СО2 в окружающей среде зондом 0632 1240 | ||
| Диапазон измерений |
0 ... 1 % Об. 0 ... 10000 млн-1 |
|
| Погрешность |
±75 млн-1 или ±3 % от изм. знач. (0 ... 5000 млн-1) ±150 млн-1 или ±5 % от изм. знач. (5001 ... 10000 млн-1) |
|
| Быстродействие t90 | 35 с | |
| Контроль и локализация утечек горючих газов зондом-течеискателем 0632 3330 | ||
| Диапазон измерений | 0 ... 10000 млн-1 CH4/ C3H8 | |
| Быстродействие t90 | < 2 с | |
Технические характеристики анализатора дымовых газов Testo 330
| Наименование характеристики | Значения |
|---|---|
| Память | 500 измер. значений |
| Масса | не более 0,6 кг |
| Габаритные размеры (высота×ширина×длина) | не более 65×90×270 мм |
| Температура хранения | -20 ... +50 °C |
| Рабочая температура | -5 ... +40 °C |
| Дисплей | цветной графический с разрешением 240 х 320 пикселей |
| Питание | перезар. блочный аккумулятор: 3.7 В/2.4 А Блок питания: 6 В / 1.2 A |
| Тип сигнала | оптическое оповещение, звуковое оповещение |
| Класс защиты | IP40 |
Комплект поставки газоанализатора Testo 330
- анализатор дымовых газов с аккумулятором (модификация согласно заказу);
- сенсор СО (без H2-компенсации) до 4000 млн-1 (для Testo 330-1 LL);
- сенсор СО (с Н2-компенсацией) до 8000 млн-1 (для Testo 330-2 LL);
- блок питания 100-240 В для работы от сети или зарядки аккумулятора в приборе;
- комплект документов.
Дополнительное оборудование и аксессуары к газоанализатору Testo 330
- встроенный модуль измерения NO до 3000 млн-1;
- сенсор О2;
- модульный зонд отбора пробы, длина 300 мм, D 8 мм;
- базовый системный кейс для прибора, зондов и принадлежностей;
- комплект запасных фильтров к зонду (10 шт.);
- мультиметр testo 760-2 с функцией измерения истинного СКЗ;
- комплект измерительных щупов и 1 адаптер для термопар типа K..
