АНКАТ-310 -01/-02/-03/-04/-05/-06/ газоанализатор переносной для оптимизации режимов горения
АНКАТ-310 — переносной газоанализатор для оптимизации режимов горения и контроля дымовых газов. Прибор обеспечивает точные измерения основных компонентов и помогает повысить энергоэффективность и экологическую безопасность котельных установок.
АНКАТ-310 (арт: ИБЯЛ.413411.042) — многокомпонентный переносной газоанализатор, предназначенный для измерений и вычислений компонентного состава дымовых газов, температуры и других параметров при контроле и оптимизации режимов горения. Газоанализатор АНКАТ-310 применяется при пуско-наладочных работах и в процессе эксплуатации топливосжигающих установок, обеспечивая инженерно обоснованную настройку оборудования и снижение экологически вредных выбросов.
В основе работы прибора лежит электрохимический принцип измерения концентраций газовых компонентов. АНКАТ-310 выполняет контроль содержания CO, O2, NO и SO2, что позволяет комплексно оценивать полноту сгорания топлива и эффективность работы котельного оборудования. Принудительный способ забора пробы со встроенным побудителем расхода обеспечивает стабильность измерений даже при низких скоростях потока дымовых газов.
Газоанализатор АНКАТ-310 измеряет и вычисляет параметры дымовых газов при сжигании различных видов топлива — природного газа, угля и мазута. Прибор применяется в котельных установках малой и средней мощности, включая котлы, горелки и турбины. Полученные данные используются для оптимизации режимов горения, повышения энергоэффективности и соблюдения экологических нормативов.
АНКАТ-310 рассчитан на периодический режим работы в диапазоне температур окружающей среды от 0 до +45 °С. Время автономной работы без подзарядки достигает 8 часов, что удобно при проведении наладочных и диагностических работ на объектах. Стандартный цифровой интерфейс RS232 обеспечивает передачу результатов измерений для последующего анализа, архивирования и документирования.
Конструкция прибора ориентирована на практическое использование в производственных условиях. Газоанализатор АНКАТ-310 компактен, может удерживаться в руке или фиксироваться на металлических поверхностях, что упрощает работу персонала. Автоматические функции контроля неисправностей и защиты от перегрузок по концентрации повышают надёжность и безопасность эксплуатации. Защита от пыли и влаги позволяет применять прибор в условиях котельных и промышленных помещений.
Отличительные особенности АНКАТ-310 (арт: ИБЯЛ.413411.042)
- Контроль концентраций CO, O2, NO и SO2 в дымовых газах.
- Электрохимический принцип измерений.
- Принудительный забор пробы со встроенным побудителем расхода.
- Периодический режим работы.
- Время автономной работы до 8 часов.
- Температурный диапазон эксплуатации от 0 до +45 °С.
- Стандартный цифровой выход RS232.
- Сохранение до 200 результатов измерений с возможностью передачи данных.
- Простая замена чувствительных элементов благодаря разъёмному исполнению.
- Автоматический контроль неисправностей и защита от перегрузки.
- Надёжная защита от пыли и влаги.
Сферы применения
- Службы энергетических предприятий.
- Организации, выполняющие ремонт и наладку котельного оборудования.
- Предприятия, эксплуатирующие топливосжигающие установки.
- Подразделения экологического и газового надзора.
- Инженерные службы котельных малой и средней мощности.

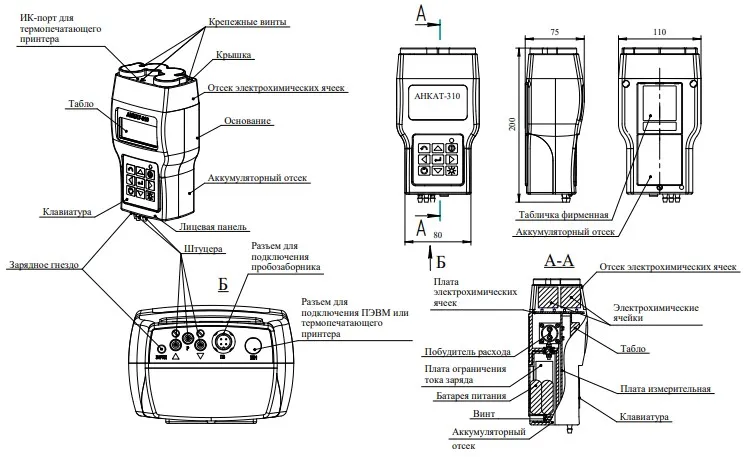

Внешний вид АНКАТ-310
Технические характеристики газоанализатора АНКАТ-310
| Характеристики | Значения | Примечание |
|---|---|---|
| Режим работы | периодический | на время заряда АКБ |
| Принцип измерения | электрохимический | |
| Отбор пробы | принудительный | |
| Тип топлива | 8 настроенных типов: природный газ, диз. топливо, мазут, каменный угол, антрацит, кокс, пропан, бутан | топливные коэффициенты могут быть произвольно изменены Потребителем |
| Степень защиты от влаги и пыли по ГОСТ 14254-2015 | IP20 | |
| Температура окружающей среды, °С | 0 ÷ 45 | |
| Время работы без подзарядки, ч, не менее | 8 | |
| Время прогрева, мин, не более | 3 | |
| Температура газовой смеси, °С | 0 ÷1050 | |
|
Влажность газовой смеси, г/м3, не более Содержание пыли в газовой смеси, г/м3, не более |
50 (150) 0,5 (150) |
(для АНКАТ-310-03/-06 с термохолодильником) |
|
Номинальное время установления показаний газоанализаторов Т0,9ном (без учета времени транспортирования и подготовки пробы), с, не более - по каналу О2 - по каналам CO, NO, SO2 |
40 60 |
|
| Время восстановления характеристик газоанализатора после снятия перегрузки, не более, мин | 15 | |
|
Выходные сигналы газоанализатора |
RS-232, ИК-порт | |
| Объём встроенной энергозависимой памяти | 200 записей | каждая запись содержит всю выводимую в режиме измерения информацию с привязкой к дате и времени |
| Габаритные размеры, мм, не более | 110х200х75 | |
| Длина погружной части пробозаборника, мм | 300, 500 или 900 | по заказу |
| Масса, кг, не более | 0,95 | |
|
Назначенный срок службы, лет |
10 | |
| Средняя наработка до отказа, ч., не менее | 15 000 | |
| Межповерочный интервал, месяцев | 12 | |
|
Гарантийный срок эксплуатации газоанализатора, месяцев |
24 | |
| Гарантийный срок эксплуатации ЭХЯ, месяцев | 12 |
Метрологические характеристики газоанализатора АНКАТ-310
| Измеряемый газ | Участок диапазона измерения, в котором нормируется основная погрешность (диапазон показаний) | Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд) |
|---|---|---|
|
CO |
0 - 400 млн-1 |
± 20 млн-1 |
|
400 - 8000 млн-1 |
± (20 + 0,1(СВХ - 400)) млн-1 |
|
|
(0 - 12000) |
||
|
О2 |
0 - 21 % об. (0 - 30) |
± 0,2 % об. |
|
NO |
0-200 млн-1 |
± 20 млн-1 либо (± 10 %) |
|
200-2000 млн-1 |
||
|
(0 - 4000) |
||
|
SO2 |
0 - 200 млн-1 |
± 20 млн-1 либо (± 10 %) |
|
200 - 3000 млн-1 |
||
|
(0 - 5000) |
||
|
Давление / разряжение |
от -5 до +5 кПа |
± 0,1 % кПа |
Расчётные (вычисляемые) метрологические характеристики
| Канал вычисления (расчётный метод) |
Диапазон показаний |
|---|---|
|
Диоксид углерода (СО2), % об. д. |
0 – 25 |
|
Коэффициент избытка воздуха |
1 – 9,99 |
|
Сумма оксидов азота (NOx) (для мод. АНКАТ-310-02, -03) |
0 – 4000 ppm |
|
КПД по обратному балансу |
0 – 99,9 % |
|
Потери тепла с отходящими газами (для исп. АНКАТ-310-02, -03) |
0 – 99,9 % |
|
Потери тепла вследствие химической неполноты сгорания топлива (для АНКАТ-310-02, -03) |
0 – 99,9 % |
|
Потери тепла с водяными парами (для АНКАТ-310-02, -03) |
0 – 99,9 % |
Исполнения пробозаборника (зонда)
| Обозначение пробозаборника (номер чертежа) | Длина погружной части, мм | Максимальная температура газовой смеси в газоходе, °С |
|---|---|---|
|
ИБЯЛ.418311.046 |
300 |
1050 |
|
ИБЯЛ.418311.046-01 |
500 |
|
|
ИБЯЛ.418311.046-02 |
900 |
Рабочая эксплуатация газоанализаторов исполнений АНКАТ-310-03, АНКАТ-310-06 допустима только при обязательном использовании термохолодильника.
Эксплуатация газоанализаторов АНКАТ-310-01, АНКАТ-310-02, АНКАТ-310-04, АНКАТ-310-05 при влажности анализируемой среды более 50 г/м3 и при содержании пыли в анализируемой среде более 0,5 г/м3 допустима только при обязательном использовании термохолодильника.
Термохолодильник обеспечивает: осушение газовой смеси, охлаждение газовой смеси.
Комплект поставки переносного газоанализатора АНКАТ-310
- Газоанализатор АНКАТ-310.
- Фильтр ИБЯЛ.715111.057 - 6 шт.;
- Батарейный отсек ВН-607 (ВН-363А);
- Блок питания стабилизированный БПС-А-12-0,35;
- Диск CD-R с программным обеспечением ИБЯЛ.431214.177;
- Кабель;
- Конденсатосборник ИБЯЛ.418312.091;
- Футляр ИБЯЛ.323368.028;
- Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006, 5 м;
- Комплект документов.
Дополнительное оборудование и аксессуары
- Пробозаборник с удлинителем 3 м:
- с погружной частью 300 мм - ИБЯЛ.418311.046;
- с погружной частью 500 мм - ИБЯЛ.418311.046-01;
- с погружной частью 900 мм - ИБЯЛ.418311.046-02;
- Термохолодильник ТХ-410-2 ИБЯЛ.418316.021-02;
- Термопринтер ИБЯЛ.467269.004;
- Чехол с магнитной вставкой ИБЯЛ.322453.006;
- Вентиль точной регулировки ВТР ИБЯЛ.306577.002-03;
- Индикатор расхода ИБЯЛ.418622.003-05;
- 4-х литровые баллоны c поверочными газовыми смесями ПГС (для проверки газоанализатора);
- Электрохимические ячейки (ИБЯЛ.413945.090 (5F), ИБЯЛ.413945.090-01 (5NF), ИБЯЛ.413945.090-02 (5SF), ИБЯЛ.413945.090-03 (5FO)) взамен отработавших свой ресурс согласно исполнению газоанализатора и газа.
