АНКАТ-7670 автоматический газоанализатор измерения степени одоризации газа
АНКАТ-7670 — автоматический газоанализатор для непрерывного контроля степени одоризации природного газа. Прибор измеряет концентрацию меркаптанов в реальном времени, формирует сигнализацию и может управлять подачей одоранта, обеспечивая соответствие нормативным требованиям.
АНКАТ-7670 — автоматический стационарный газоанализатор, предназначенный для непрерывного измерения степени одоризации природного газа путём определения массовой концентрации меркаптанов (одорантов). Прибор применяется для технологического и аварийного контроля содержания одоранта в газе в соответствии с требованиями ГОСТ 5542-87 и ВРД 39-1.10-069-2002, а также для выдачи сигнализации при снижении или превышении концентрации относительно заданных пороговых значений. Газоанализатор обеспечивает автоматический пересчёт результатов измерений в массовую концентрацию серы меркаптановой, что упрощает контроль соответствия нормативам и повышает достоверность учёта.
Измерения в АНКАТ-7670 выполняются электрохимическим методом, обеспечивающим высокую чувствительность и стабильность показаний при длительной эксплуатации. Прибор работает в непрерывном режиме с циклическим измерением, что позволяет получать актуальные данные о фактическом уровне одоризации в реальном времени. Конструкция газоанализатора включает блок отбора пробы и блок питания и сигнализации, что даёт возможность гибкого размещения оборудования с учётом требований промышленной безопасности. Датчик устанавливается в блоке отбора пробы, который допускается к монтажу во взрывоопасных зонах класса IIВ Т4, при этом блок питания и сигнализации размещается вне взрывоопасной зоны.
АНКАТ-7670 поддерживает функцию коррекции подачи одоранта, что позволяет использовать его не только как измерительное средство, но и как элемент автоматизированной системы управления процессом одоризации газа. На основании фактических измерений прибор может формировать управляющие сигналы для регулирования работы одоризационной установки, снижая риск недоодоризации или перерасхода одоранта. Для интеграции в системы диспетчеризации и АСУ ТП предусмотрены цифровые интерфейсы RS-232 и RS-485, а также токовый выход для передачи значений концентрации и служебной информации.
Газоанализатор рассчитан на эксплуатацию в жёстких промышленных условиях. Диапазон рабочих температур от −45 до +40 °С обеспечивает надёжную работу на объектах газораспределения в различных климатических зонах. Степень защиты корпуса IP54 гарантирует устойчивость к воздействию пыли и влаги. Встроенная энергонезависимая память предназначена для хранения результатов измерений за последние 30 суток с привязкой к дате и времени, что упрощает анализ работы системы одоризации и проведение технологического контроля.
Отличительные особенности АНКАТ-7670
- Стационарное исполнение для непрерывного контроля степени одоризации природного газа.
- Электрохимический метод измерения массовой концентрации меркаптанов.
- Измерение степени одоризации в реальном времени с индикацией для оператора.
- Автоматический пересчёт результатов в массовую концентрацию серы меркаптановой.
- Возможность коррекции подачи одоранта и управления одоризационной установкой.
- Раздельное размещение блока отбора пробы и блока питания и сигнализации.
- Допуск установки блока отбора пробы во взрывоопасной зоне класса IIВ Т4.
- Цифровые интерфейсы RS-232 и RS-485 для интеграции в АСУ ТП.
- Наличие токового и цифрового выходов для передачи измеренных значений и служебных данных.
- Энергонезависимая память для хранения архивов концентрации за 30 суток.
- Рабочий температурный диапазон от −45 до +40 °С и степень защиты IP54.
Области применения газоанализатора
- Газораспределительные станции с газопроводами высокого и среднего давления.
- Газораспределительные организации и эксплуатационные службы.
- Узлы одоризации природного газа на промышленных и коммунальных объектах.
- Системы технологического контроля и автоматизации процессов газоснабжения.
- Объекты, требующие постоянного мониторинга соответствия степени одоризации нормативам.

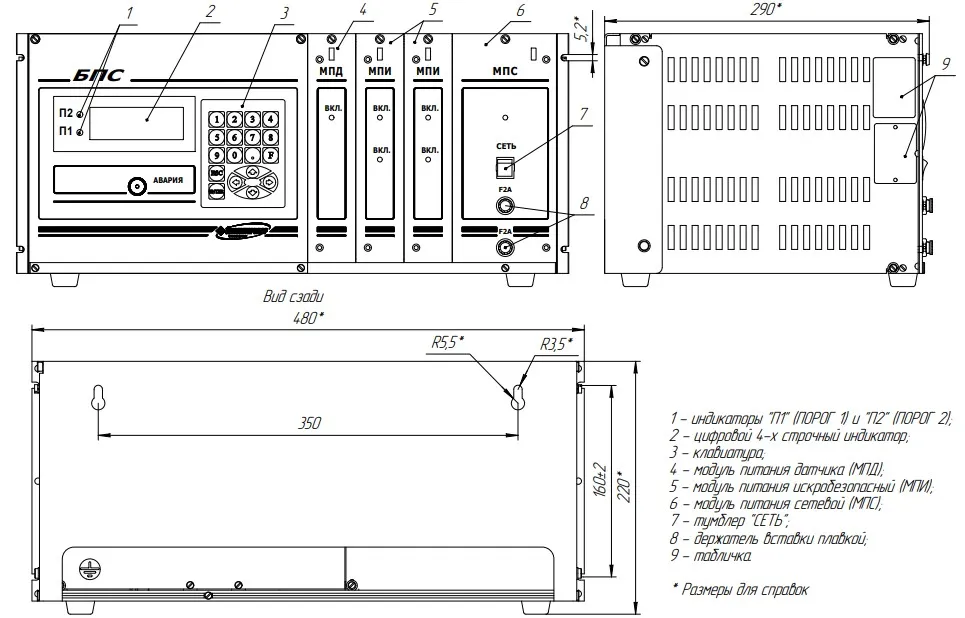

Внешний вид БПС

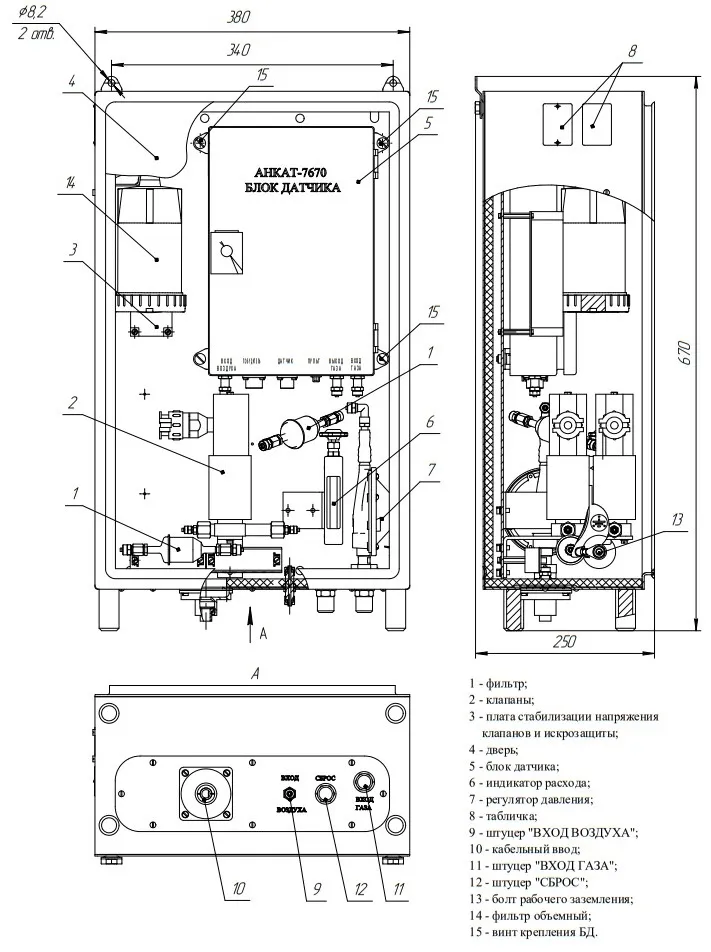

Внешний вид БОП
Технические характеристики газоанализатора АНКАТ-7670
| Характеристики | Значения |
|---|---|
| Диапазон измерения массовой концентрации меркаптанов R-SH (по этилмеркаптану (C2H5SH)) | 0 – 80 мг/м3 |
| Диапазон показаний массовой концентрации серы меркаптановой | |
| - массовой концентрации серы меркаптановой | 0 – 40 мг/м3 |
| - интенсивности запаха газа | 0 – 5 балл. |
| Диапазон установки значений порогов | от 10 до 70 мг/м3 |
| Цена единицы младшего разряда | 0,1 мг/м3 |
| Стандартные пороги, устанавливаемые при выпуске из производства | |
| - порог 1 (на понижение) | 10 мг/м3 |
| - порог 2 (на повышение) | 40 мг/м3 |
| Предел допускаемой основной абсолютной погрешности | |
| - в диапазоне 0-10 мг/м3 | ± 2 мг/м3 |
| - в диапазоне 10-80 мг/м3 | ± (2+0,2х(СВХ-10)) мг/м3 |
| Параметры анализируемой газовой смеси на входе в газоанализатор | |
| - состав смеси | природный газ по ГОСТ 5542-87 |
| - диапазон давления | от 0,3 до 1,2 МПа |
| - объемный расход (0,4 ± 0,1) л/мин | (0,4 ± 0,1) л/мин |
| Время прогрева | не более 60 мин |
| Маркировка взрывозащиты: | |
| - блок питания и сигнализации (БПС) | [Ex ib Gb] IIВ |
| - блок отбора пробы (БОП) | 1Ex db ib IIВ T4 Gb Х |
| Степень пылевлагозащиты | |
| - блок питания и сигнализации (БПС) | IP20 |
| - блок отбора пробы (БОП) | IP54 |
| Напряжение питания | |
| - основное | 220 В |
| - резервное (только для АНКАТ-7670-РП) | 24 В |
| Потребляемая мощность, ВА | 60 ВА |
| Максимальное расстояние от БОП до БПС | 150 м |
| Выходные сигналы |
токовый выход 4-20 мА RS232, RS485 "сухие" контакты реле 220В, 2,5А (порог1, порог2, отказ, питание включено) |
| Габаритные размеры газоанализатора | |
| - блок питания и сигнализации (БПС) | 480х290х220 мм |
| - блок отбора пробы (БОП) | 250х400х670 мм |
| Масса | |
| - блок питания и сигнализации (БПС) | 8 кг |
| - блок отбора пробы (БОП) | 25 кг |
| Средняя наработка на отказ | не менее 20 000 ч |
| Средний срок службы | |
| - газоанализатор АНКАТ-7670 | 10 лет |
| - электрохимическая ячейка (ЭХЯ) | 3 года |
| Условия эксплуатации газоанализатора: | |
| - температура окружающей среды для БПС | от +5 до +40°С |
| - температура окружающей среды для БОП | от -45 до +40°С |
| - относительная влажность воздуха при температуре 30°С | от 30 до 95 % |
| - атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Комплект поставки стационарного газоанализатора АНКАТ-7670
- Газоанализатор АНКАТ-7670 (согласно исполнению);
- Комплект ЗИП (Согласно ИБЯЛ.413411.044 ЗИ);
- Ведомость эксплуатационных документов (ИБЯЛ.413411.044 ВЭ )
- Комплект эксплуатационных документов (Согласно ИБЯЛ.413411.044 ВЭ)
Дополнительное оборудование и аксессуары к АНКАТ-7670
- ячейка электрохимическая в упаковке ИБЯЛ.305649.035-79 взамен отработавшей свой ресурс;
- генератор газовых смесей ГДП-102 ИБЯЛ.413142.002 ТУ;
- источник микропотока C2H5SH «ИМ 07-М-А2», 1 - 12 мкг/мин, 100 °С ИБЯЛ.418319.013 ТУ;
- обогреваемую линию пробоотбора – до 15м;
- пробозаборник, погружная гильза;
- баллоны с ПГС;
- вентиль точной регулировки ИБЯЛ.306577.002-05;
- индикатор расхода ИБЯЛ.418621.002-03;
- кран трехходовой 5Л4.460.001.
