Testo 330i базовый комплект газоанализатора для анализа дымовых газов
Testo 330i — профессиональный анализатор дымовых газов testo с удалённым управлением через смартфон. Прибор обеспечивает точные измерения параметров сгорания, удобную установку и расширенные возможности документирования прямо на объекте.
Управляющий модуль базового комплекта газоанализатора Testo 330i (арт. 0563 3001) предназначен для профессионального анализа дымовых газов при обслуживании и наладке теплотехнического оборудования. Газоанализатор Testo 330i оснащён встроенным Bluetooth-модулем и связывается с коммуникатором на базе iOS или Android, перекладывая на мобильное устройство часть вычислительных задач. Такое решение обеспечивает дистанционное управление прибором и надёжную регистрацию результатов измерений, повышая удобство и безопасность проведения работ.
Testo 330i относится к современному классу цифровых измерительных решений и реализует новую концепцию измерений без встроенного дисплея. Анализатор дымового газа testo 330i может быть размещён непосредственно в зоне отбора проб, а все измеряемые параметры контролируются со смартфона или планшета на расстоянии до 20 метров. Это позволяет специалисту свободно выполнять регулировки автоматики, находясь у пульта управления котлом, при одновременном контроле показаний прибора.
Базовая конфигурация testo 330i газоанализатор ориентирована на выполнение широкого круга задач при сервисном и эксплуатационном контроле. Прибор контролирует давление и разрежение, отслеживает концентрацию угарного газа с компенсацией по водороду и без неё, определяет процентное содержание кислорода и уровень углекислого газа. Также анализатор фиксирует температурные показатели при подключении термопары и рассчитывает теплопотери и коэффициент полезного действия тестируемой установки. В расширенных конфигурациях предусмотрен дополнительный электрохимический сенсор NO, позволяющий контролировать окислы азота при мониторинге выбросов.
Конструкция Testo 330i разработана для эксплуатации в жёстких промышленных условиях. Герметичный корпус не содержит дисплеев, циферблатов и других уязвимых элементов, что снижает риск повреждений при работе в котельных и технологических шкафах. Горизонтальное расположение корпуса упрощает установку прибора в труднодоступных местах, включая распределительные шкафы и зоны около дымоходов.
Патентованное крепление Testo Fix надёжно фиксирует зонд дымовых газов в канале и одновременно позволяет подвесить анализатор непосредственно у точки измерения. Это уменьшает длину шланга и повышает эргономику работы. Дополнительно на тыльной стороне корпуса предусмотрены магниты для установки прибора на металлических поверхностях кожухов и шкафов оборудования.
Ключевую роль в работе играет специализированное мобильное приложение. Testo 330i App не только отображает результаты измерений, но и полностью управляет прибором, позволяя выбирать типы измерений, задавать смену топлива и другие параметры. Приложение обеспечивает полноценное электронное документирование на месте выполнения работ с возможностью объединения протоколов, добавления комментариев и фотоматериалов, а также подготовки итоговых отчётов.
Отличительные особенности testo 330i
- Новая концепция измерений с удалённым управлением.
- Встроенный Bluetooth для связи с iOS и Android.
- Контроль давления, разрежения и температуры.
- Измерение O₂, CO и CO₂ с высокой точностью.
- Расчёт теплопотерь и КПД установки.
- Патентованное крепление Testo Fix.
- Магниты для установки на металлические поверхности.
- Герметичный корпус без уязвимых элементов.
- Расширенные возможности приложения Testo 330i App.
- Поддержка сенсоров Longlife со сроком службы до 6 лет.
Сферы применения анализатора
- Сервисное обслуживание газовых котлов и водонагревателей.
- Наладка и диагностика конденсационных и низкотемпературных котлов.
- Контроль процессов сгорания в теплогенерирующих установках.
- Эксплуатационный мониторинг выбросов.
- Пусконаладочные работы в котельных.
- Обслуживание объектов ЖКХ и коммерческой недвижимости.
- Промышленные теплотехнические системы.

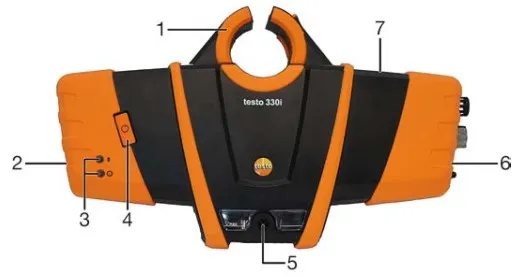

Внешний вид Testo 330i
- Крепежный кронштейн (скоба): для
крепления для зонда testofix® - Левая панель соединений
- LED-индикаторы состояния
- Кнопка включения/выключения
- Конденсатосборник, заглушка
конденсатосборника - Правая панель соединений
- Магнитные фиксаторы (на задней панели
Панели соединений Testo 330i
- USB интерфейс
- Соединение «минус» для измерения диф. давления
- Разъем для подключения блока питания
- Разъем для зонда отбора пробы
- Разъем для подключения зонда
Технические характеристики анализатора дымовых газов testo 330i
| Параметр | Значение | |
|---|---|---|
| Общие технические харакеристики | ||
| Системные требования | iOS 7.1 или новее /Android 4.3 или новее; мобильное устройство с Bluetooth 4.0 | |
| Температура хранения | -20 ... +50 °C | |
| Рабочая температура | -5 ... +45 °C | |
| Питание |
Блок аккумулятора 3,7 В / 2,6 А/ч Блок питания 6 В / 1,2 A (опция) |
|
| Объем памяти | 500 000 изм. значений | |
| Вес | 720 г (без аккумулятора) | |
| Размеры | 270 x 160 x 57 мм | |
| Температура (в зависимости от т/п зонда отбора пробы) | ||
| Диапазон измерений | -40 ... +1200 °C | |
| Погрешность(±1 цифра) |
±0,5 °C (0.0... +100.0 °C) ±0,5 % от изм.зн. (ост. диап.) |
|
| Разрешение |
0.1 °C (-40 ... 999,9 °C) ±1 °C (ост. диап.) |
|
| Измерение тяги | ||
| Диапазон измерений | -9.99 ... +40 гПа | |
| Погрешность((учитыв. большее значение)) |
±0.02 гПа или ±5% от изм.зн.(-0.50 ... +0.60 гПа) ±0.03 гПа (+0.61 ... +3.00 гПа) ±1.5% от изм.зн. (+3.01 ... +40.00 гПа) |
|
| Разрешение | 0.01 гПа | |
| Измерение давления | ||
| Диапазон измерений | 0 ... 300 гПа | |
| Погрешность(±1 цифра) |
±0.5 гПа (0.0 ... 50.0 гПа) ±1% от изм.зн. (50.1 ... 100.0 гПа) ±1.5 % от изм.зн. (ост. диап.) |
|
| Разрешение | 0.1 гПа | |
| Измерение O2 | ||
| Диапазон измерений | 0 ... 21 об. % | |
| Погрешность(±1 цифра) | ±0.2 об. % | |
| Разрешение | 0.1 об. % | |
| Измерение CO (без H2- компенсации) | ||
| Диапазон измерений | 0 ... 4000 ppm | |
| Погрешность(±1 цифра) |
±20 ppm или ±10% от изм.зн. (0 ... 400 ppm) ±5% от изм.зн. (401 ... 1000 ppm) ±10% от изм.зн. (1001 ... 4000 ppm) |
|
| Разрешение | 1 ppm | |
| Измерение CO (с H2-компенсацией) | ||
| Диапазон измерений | 0 ... 8000 ppm | |
| Погрешность(±1 цифра) |
±10 ppm или ±10% от изм.зн. (0 ... 200 ppm) ±20 ppm или ±5% от изм.зн. (201 ... 2000 ppm) ±10% от изм.зн. (2001 ... 8000 ppm) |
|
| Разрешение | 1 ppm | |
| Потери тепла с дымовыми газами | ||
| Диапазон измерений | 0 ... 99.9% | |
| Разрешение | 0.1% | |
| Определение CO2 (расчет на основе значений O2) | ||
| Индикация | 0 ... CO2 макс | |
| Погрешность(±1 цифра) | ±0.2 об. % | |
| Разрешение | 0.1 об. % | |
| Опция: измерение NO | ||
| Диапазон измерений | 0 ... 3000 ppm | |
| Погрешность(±1 цифра) |
±5 ppm (0 ... 100 ppm) ±5% от изм.зн. (101 ... 2000 ppm) ±10% от изм.зн. (2001 ... 3000 ppm) |
|
| Разрешение | 1 ppm | |
| Расчет КПД (ETA) | ||
| Диапазон измерений | 0 ... 120% | |
| Разрешение | 0.1% | |
| Измерение CO (с Н2-компенсацией) с актив. функцией расширения диапазона | ||
| Диапазон измерений | 0 ... 30 000 ppm | |
| Погрешность(±1 цифра) |
±200 ppm или ±20% от изм.зн. (0 ... 30 000 ppm) |
|
| Разрешение | 1 ppm | |
| Измерение CO (без Н2-компенсации) с актив. функцией расширения диапазона | ||
| Диапазон измерений | 0 ... 15 000 ppm | |
| Погрешность(±1 цифра) |
±200 ppm или ±20% от изм.зн. (0 ... 15 000 ppm) |
|
| Разрешение | 1 ppm | |
Комплект поставки testo 330i комплект базовый
| № п/п | Наименование | количество |
|---|---|---|
| 1 | Анализатор дымовых газов testo 330i с встроенной функцией измерения тяги и обнуления сенсоров газа | 1 |
| 2 | Слот для сенсоров | 3 |
| 3 | Сенсор СО с H2-компенсацией | 1 |
| 4 | Сенсор O2 | 1 |
| 5 | Модульный зонд отбора пробы | 1 |
| 6 | Трубка зонда 180 мм,D 8 мм | 1 |
| 7 | Термопара Тмакс. 500 °C | 1 |
| 8 | Фиксирующий конус,шланг длинной 650 мм | 1 |
| 9 | Механизм крепления зондов testoFix | 1 |
| 10 | Запасные фильтры к зонду, 10 шт | 1 |
| 11 | Блок питания | 1 |
| 12 | Кейс для прибора, зондов и принадлежностей | 1 |
| 13 | Акккумулятор | 1 |
| 14 | Протокол калибровки | 1 |
