БПС-21М блок питания и сигнализации
БПС-21М — это многоканальный блок питания и сигнализации для стационарных систем газового контроля. Устройство обеспечивает питание датчиков, измерение токовых сигналов и надёжную светозвуковую сигнализацию при отклонении параметров от нормы.
БПС-21М блоки питания и сигнализации представляют собой специализированное оборудование, предназначенное для построения стационарных систем газового контроля и сигнализации на промышленных объектах. Блок БПС-21М обеспечивает стабильное питание подключённых датчиков, непрерывный приём и измерение входных токовых сигналов по каждому каналу, а также формирование световой и звуковой сигнализации при выходе контролируемых параметров за установленные пороговые значения.
Блок питания БПС-21М применяется совместно с датчиками-сигнализаторами ДАТ-М, датчиками-газоанализаторами ДАХ-М, ДАК, ДАМ, ДАФ-М, СТМ-30М и анализаторами активности ионов потенциометрическими АП430-02. Такое сочетание позволяет реализовать комплексный контроль содержания горючих, токсичных газов и кислорода в воздухе рабочей зоны. Конструкция устройства ориентирована на длительную непрерывную эксплуатацию в условиях промышленной среды при температуре окружающего воздуха от +1 до +50 °C.
БПС-21М аналитприбор выполняет измерение токовых сигналов от каждого подключённого датчика с последующей обработкой данных и сравнением их с заданными уставками. В зависимости от модификации блок поддерживает 2, 4, 7, 8, 11 или 12 каналов контроля, что позволяет гибко адаптировать систему под конкретные требования объекта. Реализовано три независимых порога сигнализации, обеспечивающих многоуровневое оповещение персонала о потенциально опасных изменениях газовой среды.
При превышении или понижении установленных пороговых значений БПС-21М автоматически активирует световую и звуковую сигнализацию, а также переключает «сухие» контакты реле для передачи сигналов на внешние исполнительные устройства, системы автоматизации или диспетчеризации. Такое решение повышает уровень промышленной безопасности и снижает риск аварийных ситуаций на взрыво- и пожароопасных объектах. БПС-21М блок питания и сигнализации отличается устойчивостью параметров, удобством эксплуатации и возможностью интеграции в существующие системы контроля.
Отличительные особенности БПС-21М
- Стабильное питание широкого спектра датчиков-сигнализаторов и газоанализаторов.
- Многоканальная архитектура с вариантами исполнения от 2 до 12 каналов контроля.
- Непрерывное измерение входных токовых сигналов по каждому каналу.
- Три программируемых порога сигнализации для многоуровневого контроля.
- Световая и звуковая индикация аварийных и предупредительных состояний.
- Коммутация «сухих» контактов реле для подключения внешних систем.
- Работоспособность в диапазоне температур окружающей среды от +1 до +50 °C.
Сферы применения блока
- Обнаружение довзрывоопасных концентраций горючих газов и паров.
- Контроль содержания вредных веществ в воздухе рабочей зоны.
- Мониторинг концентрации кислорода в производственных помещениях.
- Нефтехимические и нефтеперерабатывающие производства.
- Химические предприятия с взрыво- и пожароопасными технологическими процессами.
- Наружные установки и технологические площадки промышленного назначения.

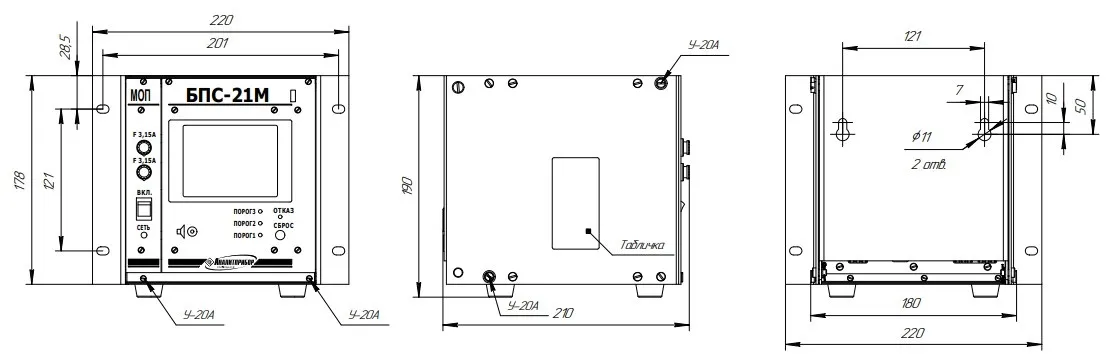

Внешний вид БПС-21М
Модификации блоков питания и сигнализации БПС-21М
| Наименование |
Количество токовых выходов |
Наличие интерфейса RS485 |
Количество релейных выходов |
Наличие звуковой сигнализации |
Напряжение питания, В |
|---|---|---|---|---|---|
| БПС-21М-12ВЦ | 12 | - | 49 | - | 16 |
| БПС-21М-11ВЦ | 11 | + | 45 | + | 16 |
| БПС-21М-8ВЦ | 8 | - | 33 | - | 16 |
| БПС-21М-7ВЦ | 7 | + | 29 | + | 16 |
| БПС-21М-4ВЦ | 4 | - | 17 | - | 16 |
| БПС-21М-2ВЦ | 2 | - | 9 | - | 16 |
| БПС-21М-12Ц | 12 | - | 49 | - | 24 |
| БПС-21М-11Ц | 11 | + | 45 | + | 24 |
| БПС-21М-8Ц | 8 | - | 33 | - | 24 |
| БПС-21М-7Ц | 7 | + | 29 | + | 24 |
| БПС-21М-4Ц | 4 | - | 17 | - | 24 |
| БПС-21М-2Ц | 2 | - | 9 | - | 24 |
Технические характеристики блоков БПС-21М
| Характеристики | Значения |
|---|---|
| Питание БПС-21М, В | от 150 до 253 В (действующее значение) частотой (50 ± 1) Гц |
| Время прогрева БПС-21М, мин, не более | 5 |
| Потребляемая мощность БПС-21М, ВА, не более |
60 (при максимальной нагрузке по каждому каналу) 10 (для БПС-21М-1ВБ (ВБТ, ВЦТ) ) |
| Время установления показаний, с, не более | 5 |
|
Выходное напряжение БПС-21М, В: - взрывозащищенное исполнение - невзрывозащищенное |
16 (ток ограничения 200 мА) 24±0,5 (ток ограничения 350 мА) |
| Выходные сигналы |
токовый выход 4-20 мА (кроме БПС-21М-1ВБ и БПС-21М-М)
"сухие" контакты реле
RS-485 протокол MODBUS RTU (в моделях с нечетным числом каналов и в БПС-21М-М) |
| Степень пылевлагозащиты | IP20 |
| Маркировка взрывозащиты (кроме БПС-21М-М, -2Ц, -2Б, -4Ц, -4Б, -7Ц, -7Б, -8Ц, -8Б, -11Ц, -11Б, -12Ц, -12Б) | [Exib]IIC или [Exib]IIВ |
|
Габаритные размеры, мм: - БПС-21М-12, -11 - БПС-21М-8, -7 - БПС-21М-4 - БПС-21М-2 - БПС-21М-1ВБ, -1ВБТ, -1ВЦТ - БПС-21М-М |
483х210х190 341х210х190 219х210х190 158х210х190 145х70х250 220х210х190 |
|
Масса блоков, кг: - БПС-21М-12, -11 - БПС-21М-8, -7 - БПС-21М-4 - БПС-21М-2 - БПС-21М-1ВБ, -1ВБТ, -1ВЦТ - БПС-21М-М |
15,0 9,0 6,0 4,0 2,0 6,0 |
| Средняя наработка на отказ, не менее, ч | 30000 |
| Срок службы БПС-21М, лет | 10 |
| Условия эксплуатации блоков БПС-21М | |
| Температура окружающей среды |
от +1°С до +50°С от +50°С до 60°С кратковременно, в течение 6ч. |
| Атмосферное давление |
от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| Относительная влажность воздуха | 80% при температуре 35°С |
Комплект поставки
- Блок сигнализации и питания БПС-21М,
- Ведомость эксплуатационных документов,
- Комплект эксплуатационных документов,
- Комплект ЗИП.
