БПС-21М3 блок питания, сигнализации и связи
Блок питания БПС-21М3 предназначен для питания и сигнализации в составе стационарных газоаналитических систем. Обеспечивает обработку измерительных сигналов и формирование аварийных выходов. Применяется на промышленных объектах с повышенными требованиями к безопасности.
Блок питания и сигнализации БПС-21М3 предназначен для электропитания стационарных газоаналитических приборов и одновременной обработки их выходных сигналов в составе промышленных систем контроля загазованности. Устройство выполняет функции стабилизированного источника питания для первичных преобразователей и вторичных приборов, а также обеспечивает формирование сигналов аварийной и предупредительной сигнализации при превышении установленных порогов. Конструктивно блок питания БПС-21М3 рассчитан на непрерывную эксплуатацию в составе шкафов автоматизации и постов контроля, отличается устойчивостью к промышленным помехам и совместимостью с типовыми схемами диспетчеризации.
БПС-21М3 используется как функциональный узел между газоанализаторами и системами верхнего уровня, принимая измерительные сигналы, выполняя их нормирование и передавая информацию на внешние устройства управления, индикации или оповещения. Блок питания и сигнализации БПС-21М3 поддерживает работу с аналоговыми и дискретными сигналами, что упрощает интеграцию в существующие автоматизированные системы и повышает надёжность промышленного газового контроля.
Отличительные особенности БПС-21М3
- Обеспечение стабилизированного питания подключённых газоаналитических приборов.
- Поддержка многоканальной обработки сигналов от нескольких измерительных линий.
- Формирование аналоговых выходных сигналов для передачи данных в системы автоматизации.
- Наличие релейных выходов для реализации аварийной и предупредительной сигнализации.
- Возможность настройки порогов срабатывания в зависимости от параметров контролируемой среды.
- Совместимость с промышленными системами управления и приёмо-контрольными устройствами.
- Исполнение, рассчитанное на круглосуточную эксплуатацию в стационарных условиях.
Сферы применения блока питания
- Стационарные системы контроля загазованности на промышленных объектах.
- Газоаналитические комплексы на предприятиях нефтегазовой и химической отрасли.
- Производственные цеха и технологические установки с повышенными требованиями к безопасности.
- Котельные, компрессорные и насосные станции.
- Объекты энергетики и инфраструктуры с непрерывным мониторингом газовой среды.
- Системы промышленной автоматики и диспетчеризации инженерных сетей.
Блок питания и сигнализации БПС-21М3 — это надёжное решение для построения устойчивых и функциональных газоаналитических систем. Устройство обеспечивает стабильную работу измерительного оборудования, своевременную передачу аварийных сигналов и удобную интеграцию в существующую архитектуру промышленной автоматизации.

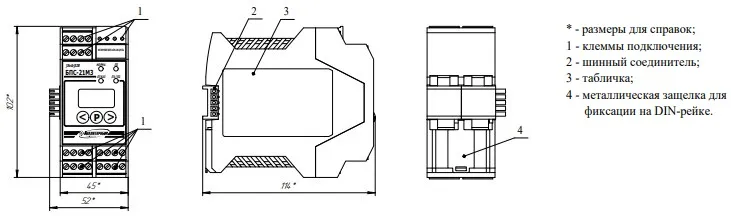

Внешний вид и габаритные размеры БПС-21М3
Технические характеристики блока питания БПС-21М3
| Характеристики | Значения |
|---|---|
| Госповерка | есть |
| Степень защиты корпуса от пыли и влаги | IP20 |
| Температура окружающей среды, °С | от +1 до +50 |
| Аналоговый выходной сигнал, мА | 4 - 20 |
| Цифровой выходной сигнал | RS-485, Ethernet |
| Потребляемая мощность, Вт: | |
| - при питании от источника постоянного тока, Вт: | |
| - БПС-21М3-24х24-Р | 15 |
| - БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р | 12 |
| - БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24х16-ibIIС-К | 10 |
| - БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р | 8 |
| - БПС-21М3-24х24-iaIIС, БПС-21М3-24х24-iaIIС-Р, БПС-21М3-24х24-iaIIС-К | 8 |
| - при питании от сети переменного однофазного тока, В·А: | |
| - БПС-21М3-220х24 | 15 |
| - БПС-21М3-220х16-ibIIВ | 12 |
| - БПС-21М3-220х16-ibIIС, БПС-21М3-220х24-iaIIС | 10 |
| Габаритные размеры, мм, не более | 52×114×102 |
| Масса, кг, не более: | |
| - БПС-21М3-24х24-Р, БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р, БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24х24-iaIIC, БПС-21М3-24х24-iaIIC-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К | 0,8 |
| - БПС-21М3-220х24, БПС-21М3-220х16-ibIIВ, БПС-21М3-220х16-ibIIС, БПС-21М3-220х24-iaIIC | 1 |
| - БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р | 1,2 |
| Блоки вторичные (кроме БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р) имеют выходы напряжения постоянного тока для питания датчиков со следующими характеристиками: | |
| - БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р, БПС-21М3-220х16-ibIIВ: | |
| - выходное напряжение, В | от 14,5 до 16 |
| - ток ограничения, мА | от 240 до 280 |
| - БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-220х16-ibIIС, БПС-21М3-24х16-ibIIС-К: | |
| - выходное напряжение, В | от 14,5 до 16 |
| - ток ограничения, мА | от 180 до 200 |
| - БПС-21М3-24х24-iaIIC, БПС-21М3-24х24-iaIIC-Р, БПС-21М3-220х24-iaIIC, БПС-21М3-24х24-iaIIС-К: | |
| - выходное сопротивление, Ом, не более | 400 |
| - ток короткого замыкания, мА, не более | 100 |
| - напряжение ограничения, В, не более | 27 |
| - БПС-21М3-24х24-Р, БПС-21М3-220х24: | |
| - выходное напряжение, В | от 23,5 до 24,5 |
| - ток ограничения, мА | от 320 до 400 |
| Максимальная нагрузка блоков БПС-21М3-24х24-Р, БПС-21М3-220х24, Вт, не более | 6 |
| Диапазон измерений входного сигнала постоянного тока блоков (кроме БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К), мА | от 4 до 20 |
| Диапазон показаний входного сигнала постоянного тока блоков (кроме БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К), мА | от 2 до 25 |
| Входное сопротивление, Ом, не более | 390 |
| Время прогрева блоков, мин, не более | 5 |
| Время автоматической работы блоков без технического обслуживания, мес, не менее | 12 |
| Средняя наработка на отказ, час, не менее | 30000 |
| Средний полный срок службы, лет | 15 |
| Срок проведения капитального ремонта после начала эксплуатации, лет | 10 |
Комплект поставки БПС-21М3
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| Блок питания, сигнализации и связи БПС-21М3 | 1 шт. | Согласно исполнению | |
| ИБЯЛ.411111.047ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл | Согласно ИБЯЛ.411111.047ВЭ | |
| Комплект ЗИП | 1 компл | Согласно ИБЯЛ.411111.047ЗИ |
По отдельной заявке дополнительно поставляются
- блоки реле с возможностью монтажа на Din-рейку (максимальное количество реле - 1, 4, 8);
- источники питания 220*24 В (20, 40, 60, 120 и 240 Вт);
- диск CD с сервисным ПО для подключения к персональному компьютеру;
- преобразователь интерфейсов «USB-RS485».
