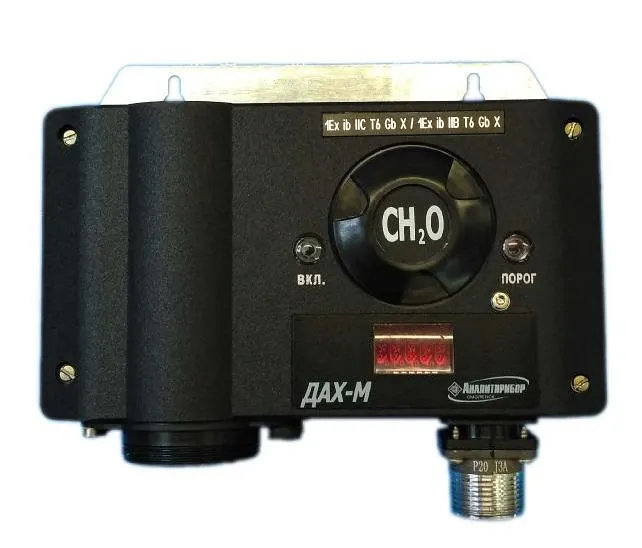

ДАХ-М-03 датчик-газоанализатор стационарный
ДАХ-М-02 — стационарный датчик-газоанализатор для непрерывного контроля токсичных газов и кислорода в воздухе рабочей зоны. Прибор рассчитан на эксплуатацию в суровых климатических условиях и легко интегрируется в системы промышленной безопасности.
ДАХ-М-02 — это стационарный одноканальный датчик-газоанализатор, предназначенный для непрерывного контроля предельно допустимых концентраций вредных веществ в воздухе рабочей зоны, а также для обнаружения избытка или недостатка кислорода. Газоанализатор ДАХ-М-02 применяется в системах промышленной безопасности и автоматизированного мониторинга газовой среды на объектах с повышенными требованиями к надёжности и устойчивости оборудования.
Принцип действия датчика-газоанализатора ДАХ-М-02 основан на электрохимическом методе измерения, обеспечивающем высокую селективность и стабильность показаний при контроле токсичных и опасных газов. Прибор предназначен для измерения массовой концентрации одного из вредных веществ, включая CO, H₂S, SO₂, Cl₂, NH₃, NO₂, HCl, RSH, N₂O₄, NO, O₂, метанол, формальдегид, этилен, окись этилена, а также ряд других соединений, характерных для химических и нефтегазовых производств.
Стационарный датчик ДАХ-М-02 рассчитан на эксплуатацию в широком диапазоне температур от −60 до +50 °С, что позволяет применять его в условиях Крайнего Севера и Арктики, на открытых площадках и наружных установках. Конструктивное исполнение датчика предусматривает размещение в корпусах из угленаполненного полиамида, алюминия либо нержавеющей стали, что обеспечивает устойчивость к агрессивным средам, механическим воздействиям и коррозии.
Газоанализатор ДАХ-М-02 поддерживает настройку и калибровку непосредственно по месту эксплуатации, включая работы во взрывоопасных зонах. Это упрощает техническое обслуживание и позволяет поддерживать точность измерений без демонтажа прибора. Датчик интегрируется в системы газового контроля и АСУ ТП благодаря наличию аналоговых, релейных, цифровых выходов, а также интерфейса HART для удалённой диагностики и конфигурирования.
ДАХ-М-02 предназначен для обеспечения безопасности персонала и защиты технологических объектов химических, нефтехимических, нефтеперерабатывающих и газовых производств. Его применение позволяет своевременно выявлять опасные концентрации токсичных газов и предотвращать аварийные ситуации в помещениях и на наружных установках.
Отличительные особенности ДАХ-М-02
- Широкий диапазон рабочих температур от −60 до +50 °С.
- Возможность эксплуатации в условиях Крайнего Севера и Арктики.
- Электрохимический принцип действия с высокой селективностью.
- Поддержка аналоговых, релейных, цифровых выходов и интерфейса HART.
- Исполнение со встроенной цифровой индикацией состояния датчика и текущей концентрации.
- Контроль широкого перечня токсичных и опасных газов, включая метанол и формальдегид.
- Возможность настройки и калибровки по месту установки, включая взрывоопасные зоны.
- Наличие сертификата Российского Морского Регистра Судоходства для применения на морских объектах.
Сферы применения газоанализатора
- Контроль воздуха рабочей зоны химических и нефтехимических производств.
- Газовый мониторинг на нефтеперерабатывающих и газовых объектах.
- Обеспечение промышленной безопасности на наружных технологических установках.
- Использование на объектах Крайнего Севера и в арктических регионах.
- Применение на морских платформах и судах нефтегазового флота.
Метрологические характеристики исполнений ДАХ-М-03
| Условное наименование | Единица измерения | Диапазон измерений | Значения порога аварийной сигнализации |
|---|---|---|---|
| ДАХ-М-03-СО-200 | мг/м3 | от 0 до 200 | 100 |
| ДАХ-М-03-СО-1500 | мг/м3 | от 0 до 1500 | 500 |
| ДАХ-М-03-H2S-40 | мг/м3 | от 0 до 40 | 40 |
| ДАХ-М-03-SO2 -20 | мг/м3 | от 0 до 20 | 20 |
| ДАХ-М-03-Сl2-25 | мг/м3 | от 0 до 25 | 5 |
| ДАХ-М-03-Сl2-50 | мг/м3 | от 0 до 50 | 10 |
| ДАХ-М-03-NH3-600 | мг/м3 | от 0 до 600 | 100 |
| ДАХ-М-03-NH3-2000 | мг/м3 | от 0 до 2000 | 500 |
| ДАХ-М-03-NO2-10 | мг/м3 | от 0 до 10 | 10 |
| ДАХ-М-03-HCl-30 | мг/м3 | от 0 до 30 | 25 |
| ДАХ-М-03-RSH-5 | мг/м3 | от 0 до 5 | 4 |
| ДАХ-М-03-N2O4-20 | мг/м3 | от 0 до 20 | 10 |
| ДАХ-М-03-NO-100 | об. доля, млн-1 | от 0 до 100 | 20 |
| ДАХ-М-03-NO-200 | мг/м3 | от 0 до 200 | 100 |
| ДАХ-М-03-O2-30 | об. доля, % | от 0 до 30 | 18 |
| ДАХ-М-03-O2-10 | об. доля, % | от 0 до 10 | 4 |
Примечания:
- поверочным компонентом газоанализаторов ДАХ-М-03-RSH-5 является этилмеркаптан (C2H5SH);
- поверочным компонентом газоанализаторов ДАХ-М-03-N2O4-20 является диоксид азота (NO2);
- диапазон показаний газоанализаторов ДАХ-М-03-NO2-10 по цифровому индикатору и цифровому каналу связи - от 0 до 20 мг/м3.
Технические характеристики датчика-газоанализатора ДАХ-М-03
| Характеристики | Значения |
|---|---|
| Материал корпуса: | угленаполненный полиамид |
| Цифровая индикация | отсутствует |
| Тип выходного сигнала | 4–20 мА |
| Взрывозащита | 1ExibIICT6GbX/ 1ExibIIBT6GbX |
| Подключение датчиков | 3-проводная линия связи |
| Напряжение питания | |
| - во взрывоопасной зоне | от 10 до 16 В |
| - вне взрывоопасной зоны | от 10 до 24 В |
| Потребляемая мощность | 2,1 Вт |
| Степень защиты корпуса | IP54 |
| Время прогрева | |
| - ДАХ-М-03-HCl-30 | 60 мин |
| - ДАХ-М-03-NO-100, ДАХ-М-03-NO-200 | 120 мин |
| - остальные исполнения | 30 мин |
| Габаритные размеры | 180×60×155 мм |
| Масса газоанализаторов | 2 кг |
| Условия эксплуатации: | |
| - температура окружающей среды | от -40 до +50 °С |
| - диапазон атмосферного давления | от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
| - диапазон относительной влажности воздуха при температуре +25 °С | 30 - 98 % |
| Допускаемый интервал времени работы газоанализаторов без корректировки показаний | 6 мес |
| Межповерочный интервал | 1 год |
| Средняя наработка на отказ газоанализаторов | 30 000 часов |
| Средний полный срок службы электрохимических датчиков (ЭХД или ЭХЯ) | 3 года |
| Средний полный срок службы газоанализаторов в условиях эксплуатации | 10 лет |
Комплект поставки
- датчик-газоанализатор ДАХ-М-03 (согласно исполнению);
- комплект ЗИП;
- комплект документов.
Дополнительное оборудование и аксессуары к ДАХ-М-03
- ЭХЯ (электрохимическая ячейка) взамен отработавшей свой ресурс;
- вентиль точной регулировки (ВТР);
- индикаторы-регуляторы расхода (ИРР);
- комплект проверочный ИБЯЛ.413939.004 (при установке приборов в районе пола, земли)
- комплект проверочный ДАХ-М, ДАТ-М, ДАФ-М ИБЯЛ.413939.003 (при установке приборов в районе пола, земли)
- коммуникатор ИБЯЛ.467239.005 (HART-коммуникатор АМ-850);
- фильтр ИБЯЛ.061425.007
- комплект пополнения ИБЯЛ.305659.012-01;
- CD диск ИБЯЛ.431212.031;
- генератор газовых смесей ГДП-102;
- источники микропотока на H2S, SOH2, ClH2, NOH2, меркаптан;
- баллоны с ПГС;
- блок местной сигнализации (БМС);
- блок пробоотбора (ИБЯЛ.426213.001);
- пульт контроля ИБЯЛ.422411.005;
- колпачок защитный ИБЯЛ.305131.033 (для защиты от ветра).
