ДАМ датчик-газоанализатор термомагнитный стационарный
5
Арт. ИБЯЛ.407111.002
Подробнее
Характеристики
Номер в госреестре СИ
:
24047-11
Тип прибора
:
Стационарный
Вид газов
:
Воздух рабочей зоны
Измеряемые газы
:
CO (оксид углерода), H2 (водород), O2 (кислород)
Взрывозащита
:
Да
Класс защиты
:
IР54
Описание
ДАМ датчик-газоанализатор термомагнитный стационарный обеспечивает непрерывное измерение концентрации одного газового компонента в воздухе. Прибор предназначен для промышленного применения и интеграции в системы автоматического контроля и безопасности.
ДАМ датчик-газоанализатор термомагнитный стационарный предназначен для автоматического измерения концентрации одного компонента газовой среды в воздухе рабочей зоны помещений и на наружных технологических установках. Прибор применяется для непрерывного контроля содержания кислорода, водорода, диоксида углерода или дейтерия и используется в составе систем промышленного газового контроля и автоматизации.
Газоанализатор ДАМ относится к стационарным средствам измерения и рассчитан на круглосуточную эксплуатацию в условиях промышленной среды. В зависимости от контролируемого компонента датчик газоанализатор термомагнитный ДАМ может работать по термомагнитному или термокондуктометрическому принципу действия. Термомагнитный метод основан на различии магнитных свойств газов и обеспечивает высокую селективность при измерении концентрации кислорода. Термокондуктометрический принцип применяется для определения газов с отличающейся теплопроводностью, таких как водород, диоксид углерода или дейтерий.
Конструкция газоанализатора термомагнитного ДАМ оптимизирована для эксплуатации в системах автоматического контроля технологических процессов. Прибор устойчив к воздействию внешних факторов и сохраняет стабильность метрологических характеристик в широком диапазоне температур окружающей среды от −40 до +50 °С. Степень пылевлагозащиты IP54 обеспечивает надёжную работу датчика газоанализатора ДАМ в производственных помещениях и на открытых промышленных площадках.
Датчик газоанализатор ДАМ интегрируется в состав комплексных систем мониторинга атмосферы и технологических параметров. Он может использоваться как самостоятельный элемент контроля, так и в составе системы контроля атмосферы промышленных объектов повышенной опасности СКАПО, а также совместно с блоками приёма и сигнализации типа БПС-21М. Стационарное исполнение прибора позволяет организовать непрерывный контроль газовой среды без участия оператора, повышая уровень промышленной безопасности и снижая риски аварийных ситуаций.
Отличительные особенности ДАМ датчика-газоанализатора термомагнитного стационарного
- Автоматическое измерение концентрации одного газового компонента в воздухе.
- Термомагнитный или термокондуктометрический принцип действия в зависимости от измеряемого газа.
- Поддержка измерений кислорода, водорода, диоксида углерода или дейтерия.
- Стационарное исполнение для непрерывного промышленного контроля.
- Рабочий температурный диапазон от −40 до +50 °С.
- Степень пылевлагозащиты корпуса IP54.
- Возможность работы в составе СКАПО и совместно с БПС-21М.
- Адаптация к эксплуатации в условиях промышленных объектов повышенной опасности.
Области применения
- Системы контроля технологических процессов энергетической отрасли.
- Нефтехимическая и химическая промышленность.
- Контроль атмосферы производственных помещений.
- Мониторинг газовой среды наружных технологических установок.
- Системы промышленной безопасности объектов повышенной опасности.
- Комплексные системы автоматического газового контроля СКАПО.

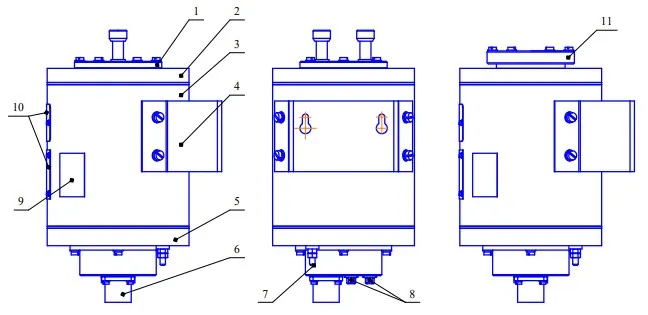

Внешний вид газоанализатора
- крышка со штуцерами;
- ПИП;
- оболочка;
- кронштейн;
- крышка;
- разъем Х2 для соединения с источником
питания или БМС; - винт рабочего заземления М5;
- разъемы Х3, Х4 для подключения пульта
контроля или ВУ по каналу связи RS485; - знак;
- таблички;
- колпачок для диффузионного отбора пробы
Метрологические характеристики датчика-газоанализатора ДАМ и виды модификаций
| Обозначение |
Определяемый компонент |
Диапазон измерений, объёмная доля, % |
Пределы допускаемой основной приведенной погрешности газоанализатора, % |
Состав анализируемой среды |
|---|---|---|---|---|
| ИБЯЛ.407111.002 | O2 | 0 – 30 | ± 2,5 | Кислород - воздух |
| ИБЯЛ.407111.002-01 | 0 – 30 | ± 2,5 | ||
| ИБЯЛ.407111.002-02 | 0 – 10 | ± 7,5 | Кислород - ацетилен | |
| ИБЯЛ.407111.002-03 | O2 | 0 – 2 | ± 6,0 | Кислород-аргон |
| ИБЯЛ.407111.002-04 | 0 – 5 | (± 2,5)* | Кислород-азот | |
| ИБЯЛ.407111.002-05 | 0 – 5 | ± 4,0 | ||
| ИБЯЛ.407111.002-06 | 0 – 10 | ± 4,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-07 | 0 – 30 | ± 4,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-08 | 0 – 50 | ± 4,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-09 | 15 – 30 | ± 4,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-10 | O2 | 0 – 2 | ± 4,0 | Кислород - дымовой газ** |
| ИБЯЛ.407111.002-11 | 0 – 5 | (± 2,5)* | ||
| ИБЯЛ.407111.002-12 | 0 – 5 | ± 4,0 | ||
| ИБЯЛ.407111.002-13 | 0 – 10 | (± 2,5)* | ||
| ИБЯЛ.407111.002-14 | 0,0 – 10 | ± 4,0 | ||
| ИБЯЛ.407111.002-15 | 0,0 – 21 | ± 2,5 | Кислород - воздух | |
| ИБЯЛ.407111.002-16 | 0,0 – 30 | ± 4,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-17 | 0 – 10 | ± 7,5 | Кислород - ацетилен | |
| ИБЯЛ.407111.002-18 | Н2 | 0 – 1 | ± 5,0 | Водород-азот |
| ИБЯЛ.407111.002-19 | 0 – 2 | ± 4,0 | ||
| ИБЯЛ.407111.002-20 | 0 – 3 | ± 5,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-21 | 60 – 100 | ± 5,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-22 | 0 – 1 | ± 10,0 | Водород - воздух | |
| ИБЯЛ.407111.002-23 | 0 – 2 | ± 4,0 | ||
| ИБЯЛ.407111.002-24 | 0 – 3 | ± 4,0 | ||
| ИБЯЛ.407111.002-25 | 0 – 1 | ± 5,0 | Водород-кислород | |
| ИБЯЛ.407111.002-26 | 0 – 2 | ± 5,0 | ||
| ИБЯЛ.407111.002-27 | 0 – 3 | ± 5,0 | ||
| ИБЯЛ.407111.002-28 | 50 – 100 | ± 5,0 (± 2,5)* | Водород-углеводороды | |
| ИБЯЛ.407111.002-29 | 70 – 100 | ± 5,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-30 | O2 | 0 – 1 | ± 5,0 | Кислород-водород |
| ИБЯЛ.407111.002-31 | 0 – 2 | ± 5,0 | ||
| ИБЯЛ.407111.002-32 | 0 – 3 | ± 5,0 | ||
| ИБЯЛ.407111.002-33 | СO2 | 0 – 10 | ± 10,0 | Диоксид углерода-азот |
| ИБЯЛ.407111.002-34 | 0 – 20 | ± 5,0 | ||
| ИБЯЛ.407111.002-35 | 0 – 40 | ± 5,0 | ||
| ИБЯЛ.407111.002-36 | 30 – 50 | ± 5,0 | ||
| ИБЯЛ.407111.002-37 | 40 – 100 | ± 5,0 | ||
| ИБЯЛ.407111.002-38 | O2 | 0 – 1 | ± 5,0 | Кислород-дейтерий |
| ИБЯЛ.407111.002-39 | 0 – 3 | ± 5,0 | ||
| ИБЯЛ.407111.002-40 | Дейтерий | 0 – 1 | ± 5,0 | Дейтерий-кислород |
| ИБЯЛ.407111.002-41 | 0 – 3 | ± 5,0 | ||
| ИБЯЛ.407111.002-42 | O2 | 0 – 2 | ± 4,0 | Кислород - дымовой газ*** |
| ИБЯЛ.407111.002-43 | 0 – 5 | (± 2,5)* | ||
| ИБЯЛ.407111.002-44 | 0 – 10 | (± 2,5)* | ||
| ИБЯЛ.407111.002-45 | 0 – 5 | ± 5,0 | ||
| ИБЯЛ.407111.002-46 | 0 – 10 | ± 5,0 | ||
| ИБЯЛ.407111.002-47 | Н2 | 80 – 100 | ± 5,0 (± 2,5)* | Водород-азот |
| ИБЯЛ.407111.002-48 | 90 – 100 | ± 5,0 (± 2,5)* | ||
| ИБЯЛ.407111.002-49 | 95 - 100 | ± 5,0 (± 2,5)* |
Примечания:
* Определяется при заявке (заказе) датчика.
** Состав дымовых отходящих газов:
- объёмная доля водорода (H2) - до 1 %;
- объёмная доля метана (CH4) - до 1 %;
- объёмная доля диоксида углерода (CO2) - до 25 %;
- азот (N2) - остальное.
*** Состав отходящих дымовых газов:
- объёмная доля водорода (H2) - до 1 %;
- объёмная доля метана (CH4) - до 1 %;
- объёмная доля диоксида углерода (CO2) от 7 до 13 %;
- азот (N2) - остальное.
Технические характеристики датчика-газоанализатора ДАМ
| Характеристики | Значения |
|---|---|
| Способ отбора пробы: | |
| - исполнения ИБЯЛ.407111.002, -01 | диффузионный |
| - исполнения ИБЯЛ.407111.002-02… -49 | принудительный |
| - исполнения ИБЯЛ.407111.002-15, -16, -22, -23, -24 | диффузионный и принудительный |
| Принцип действия сенсора: | |
| - исполнения ИБЯЛ.407111.002, -01, -02 … -17, -42 … -46 | термомагнитный |
| - исполнения ИБЯЛ.407111.002-18, -19 … -41, -47 … -49 | термокондуктометрический |
| Выходные сигналы (только для исп. ДАМ ИБЯЛ.407111.002-03 … -49) | Токовая петля (4 - 20) мА; RS485, протокол MODBUS-RTU |
| Тип взрывозащиты | 1Exd[ib]IICT6X |
| Степень защиты от влаги и пыли | IР54 |
| Электрическое питание: | |
| - для исполнений ИБЯЛ.407111.002, -01, -02 | от источника постоянного тока напряжением (11-16) В |
| - при установке во невзрывоопасных зонах | от источника постоянного тока напряжением (23,5 ± 12,5) В с выходным током не менее 200 мА |
| - при установке во взрывоопасных зонах | от источника постоянного тока напряжением (18 ± 7) В, имеющего маркировку взрывозащиты [Exib]IIС с параметрами искробезопасной цепи, соответствующими требованиям ГОСТ Р 51330.10-99 |
| Диапазон температуры окружающей среды, °С: | от +1 до +50 |
| - для исполнений ИБЯЛ.407111.002-01, -15, -16 | от -40 до +50 |
| - для исполнения ИБЯЛ.407111.002 | от -10 до +60 |
| - для исполнения ИБЯЛ.407111.002-02 | от +5 до +45 |
| Длина трёхпроводной линии связи, при установке газоанализаторов во взрывоопасных зонах и работе совместно с блоком БПС-21М, км, не более | 1 (при электрической ёмкости не более 0,25 мкФ; индуктивности не более 1 мГн, омическое сопротивление 7 Ом на жилу) |
| Расход анализируемой среды, л/мин | 0,75 ± 0,25 |
| Потребляемая мощность, Вт, не более | 3 |
| Ток потребления, мА, не более | 165 |
| Габаритные размеры, мм, не более | 165×130×280 |
| Масса, кг, не более | 5 |
| Межкалибровочный интервал: | |
| - для исполнений ИБЯЛ.407111.002-06 … -09, -14, -15, -17, -38 … -41, мес. | 6 |
| - для остальных исполнений, дней | 46 и 30 |
| Средний полный срок службы, лет | 10 |
| Межповерочный интервал, месяцев | 12 |
Комплект поставки датчика-газоанализатора ДАМ
| Обозначение | Наименование | Количество |
Назначение и применение оборудования |
|---|---|---|---|
| Датчик-газоанализатор термомагнитный ДАМ | 1 шт. | ||
| ИБЯЛ.407111.002-03 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | ||
| Комплект ЗИП: | 1 компл. | Согласно ведомости ЗИП | |
| Ключ 7812-0374 Х9 ГОСТ 11737-93 | 1 шт. | Для ремонтных целей | |
| ИБЯЛ.431214.326 | Диск CD-R с программным обеспечением | 1 шт. | Работа с сервисным ПО |
| Розетка 2РТТ20КПН4Г6 ГЕО.364.120 ТУ | 1 шт. | Ответная часть разъема для соединения с источником питания или БМС | |
| SG57604, клемма тип "0" 5,7 мм | 1 шт. | Для подсоединения экранированного кабеля | |
| Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 | 3 м | Периодическая поверка, корректировка показаний | |
| Винт В.М4-6gх25.48.019 ГОСТ 1491-80 | 6 шт. | Только для исполнений ИБЯЛ.407111.002-15; -16;-22; -23; -24 для диффузионного отбора пробы | |
| Шайба А4.01.08 кп. 019 ГОСТ 10450-78 | 6 шт. | ||
| ИБЯЛ.711126.012 | Колпачок | 1 шт. | |
|
П р и м е ч а н и е – Сервисная программа для ПЭВМ (диск CD-R) позволяет считывать, архивировать и отображать на ПЭВМ в графическом и табличном виде измеренные значения содержания определяемого компонента. Программа предназначена для работы на ПЭВМ со следующей конфигурацией: - процессор с тактовой частотой, не менее 800 МГц, ОЗУ - не менее 512 МБ; - операционная система Windows XP, SP2/Windows Vista/Windows 7; - свободное место на диске не менее 30 МБ. |
|||
Дополнительное оборудование и аксессуары к датчику-газоанализатора ДАМ
>| Обозначение оборудования при заказе | Наименование оборудования при заказе | Назначение и применение оборудования |
|---|---|---|
| Баллоны с ГСО-ПГС | Корректировка показаний газоанализатора | |
| ИБЯЛ.418622.003-05 | Индикатор расхода | |
| Трубка ПВХ 4х1,5 ТУ 2247-465-00208947- 2006 | ||
| ИБЯЛ.306249.006 | Вентиль точной регулировки (из латуни) | Отбор пробы, корректировка показаний газоанализатора |
| ИБЯЛ.411531.005 | Блок местной сигнализации | Выдача световой и звуковой сигнализации при достижении выходным сигналом постоянного тока газоанализатора фиксированного порога срабатывания |
| ИБЯЛ.411111.042-06, -09, - 12, -15, -18, -21, -23 …-34 | Блок питания и сигнализации БПС-21М | Для питания газоанализаторов, измерения выходного сигнала постоянного тока |
| ИБЯЛ.411111.042-04 | Блок питания и сигнализации БПС-21М-М | |
| ИБЯЛ.411111.036, -01… -04 | Блок расширения и связи БРС | |
| ИБЯЛ.411111.036-01, -02 | Блок расширения и связи БРС | Питание газоанализаторов и измерение выходного сигнала постоянного тока во взрывоопасных зонах |
| ИБЯЛ.745423.029 | Козырек | Брызгозащитный козырек для дополнительной защиты газоанализаторов от брызг |
| Ротаметр РМ-А-0,1 ГУЗ, КТ 4. ГОСТ 13045-81 | Проведение поверки | |
| ИБЯЛ.418315.027-02 | Побудитель расхода ПР-7В | Для обеспечения транспортирования газовой смеси (пробы) через газовый канал |
| ИБЯЛ.422411.005 | Пульт контроля* | Для корректировки показаний по ГСОПГС, проверки работоспособности |
| Адаптер интерфейса RS485 ADAM-4520-ЕЕ | ||
| Вилка DB-9M. (кабельная часть) | Для связи по интерфейсу RS485 | |
| ИБЯЛ.758421.006-04 | Гайка (2 шт.) | Подключение к пробоотборной линии |
| ИБЯЛ.713351.047 | Ниппель (2 шт.) | |
| ИБЯЛ.714351.021 | Ниппель (2 шт.) | Периодическая поверка, корректировка показаний |
| ИБЯЛ.754152.343 | Прокладка (2 шт.) | |
| * – При заказе более чем одного газоанализатора одним потребителем количество поставляемых пультов контроля оговаривается особо | ||
Цены
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-03 (замена ГТМ-5101ВЗ) (погрешность gд.= ± 6,0 %), для БПС-21М (вз), на О2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-04; -11; -13 (замена ГТМ-5101ВЗ), для БПС-21М (вз) (погрешность gд.= ± 2,5 %), на О2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-05 ...-10; -12; -14 (замена ГТМ-5101ВЗ) (погрешность gд.= ± 4,0 %),
для БПС-21М (вз), на О2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-06 ...-09 (замена ГТМ-5101ВЗ) (погрешность gд.= ± 2,5 %), для БПС-21М (вз), на О2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-15 (замена ГТМ-5101ВЗ), для БПС-21М (вз) шкала: 0-21 % О2 в возд.
(погрешность gд.= ± 2,5 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-16 (замена старого Датчик-газоанализатор ДАМ), для БПС-21М (вз), шкала: 0-30 % О2 в возд.
(погрешность gд.= ± 2,5 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-16 (замена старого Датчик-газоанализатор ДАМ), для БПС-21М (вз), шкала: 0-30 % О2 в возд.
(погрешность gд.= ± 4,0 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-17 (О2 в С2Н2), для БПС-21М (вз)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-18, -20, -21, -25…-29 (замена ГТВ-1101ВЗ), для БПС-21М (вз), на Н2
(погрешность gд.= ± 5,0 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-19, -22…-24 (замена ГТВ-1101ВЗ), для БПС-21М (вз), на Н2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-20, -21, -28, -29 (замена ГТВ-1101ВЗ), для БПС-21М (вз), на Н2
(погрешность gд.= ± 2,5 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-30 ...-32 (замена ГТВ-1101ВЗ), для БПС-21М (вз), на О2 в H2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-33 ...-37 (замена ГТВ-1101ВЗ), для БПС-21М (вз), на СО2 в N2
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-42; -45; -46 для БПС-12М (вз), на О2 в дымовых газах
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-43; -44 для БПС-12М (вз) (погрешность gд.= ± 2,5 %), на О2 в дымовых газах
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-47 ...-49 для БПС-12М (вз), на Н2 в N2 (погрешность gд.= ± 2,5 %)
По запросу
Датчик-газоанализатор ДАМ ИБЯЛ.407111.002-47 ...-49 для БПС-12М (вз), на Н2 в N2 (погрешность gд.= ± 5,0 %)
По запросу
