ДИСП — диспетчерский пульт для централизованного контроля стационарных газоанализаторов. Обеспечивает наглядную индикацию аварийных состояний и интеграцию с системами диспетчеризации на промышленных объектах.
ДИСП — диспетчерский пульт, предназначенный для централизованного приёма, обработки и индикации дискретных сигналов от стационарных газоаналитических приборов, датчиков аварийных параметров технологического оборудования, а также средств пожарной и охранной сигнализации. Устройство применяется в составе не взрывозащищённых систем контроля и выполняет функции оперативного оповещения персонала о нештатных и аварийных ситуациях.
Пульт используется как элемент диспетчеризации на промышленных объектах, где требуется постоянный контроль загазованности и других критических параметров. ДИСП обеспечивает наглядное отображение аварийных состояний, формирование световой и звуковой сигнализации, а также управление внешними исполнительными цепями через релейные выходы.
Функциональные возможности диспетчерского пульта ДИСП
- Приём дискретных сигналов «АВАРИЯ» от стационарных сигнализаторов загазованности.
- Совместимость с сигнализаторами СГГ-6М, СОУ-1, СТГ-1 и другими устройствами с дискретным выходом.
- Возможность подключения до 15 дискретных устройств в составе одной системы.
- Приём сигналов от датчиков аварийных параметров технологического оборудования.
- Подключение датчиков пожарной и охранной сигнализации с дискретным выходным сигналом.
- Формирование световой сигнализации при возникновении аварийных ситуаций.
- Формирование звуковой сигнализации с уровнем звукового давления до 70 дБ.
- Одновременное переключение «сухих» контактов релейных выходов при поступлении аварийных сигналов.
- Управление внешними исполнительными устройствами и системами оповещения.
- Централизованный контроль состояния входных сигналов и подключённых линий.
Конструкция и эксплуатационные характеристики ДИСП
- Три независимых релейных выхода с «сухими» контактами для коммутации внешних цепей.
- Исполнение для круглосуточной эксплуатации в промышленных условиях.
- Рабочий температурный диапазон от −10 до +50 °C.
- Степень защиты корпуса IP44, обеспечивающая защиту от пыли и брызг воды.
- Средняя наработка на отказ не менее 30 000 часов.
- Конструкция, обеспечивающая простоту монтажа и удобство подключения.
- Возможность интеграции в существующие системы газового контроля и диспетчеризации.
Области применения диспетчерского пульта
- Промышленные предприятия с системами стационарного газового контроля.
- Котельные и теплогенерирующие установки с газовым оборудованием.
- Производственные и технологические помещения.
- Объекты коммунальной инфраструктуры.
- Энергетические и инженерные объекты.
- Диспетчерские и операторные пункты.
- Складские и технические помещения с контролем загазованности.
- Объекты, оснащённые системами пожарной и охранной сигнализации.

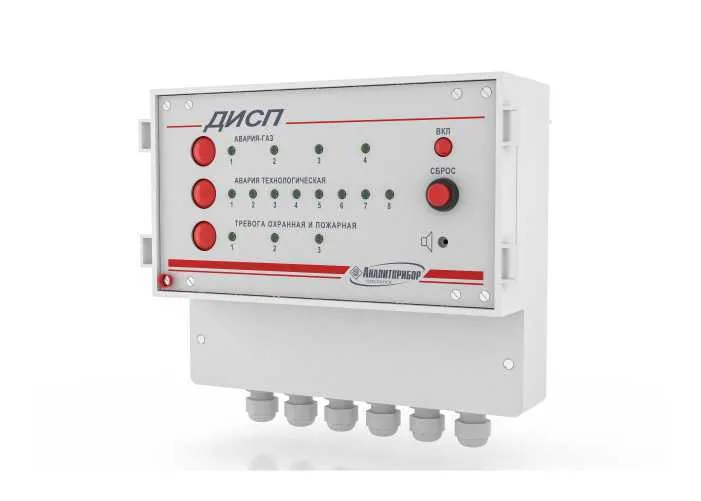

Внешний пульт диспетчерского пульта ДИСП
Технические характеристики диспетчерского пульта ДИСП
| Характеристики | Значение | Примечание |
|---|---|---|
|
Параметры «сухих» контактов реле: - напряжение постоянного тока, В, не более - ток, А, не более - напряжение переменного тока, В, не более |
30 5 250 |
нагрузка резистивная действующее значение |
| Рабочий температурный диапазон, °С | от -10 до +50 | |
| Напряжение питания, В | от 150 до 253 | частотой 50±1 Гц |
| Потребляемая мощность, ВА, не более | 6 | |
| Время задержки срабатывания сигнализации с момента поступления сигнала от подключаемых датчиков, с, не более | 0,5 | |
| Степень защиты (по ГОСТ 14254-96) | IP44 | |
| Уровень звукового давления, дБ, не менее | 70 | на расстоянии 1 метр |
| Габаритные размеры, мм, не более | 240х240х120 | |
| Масса, кг, не более | 2,0 |
Комплект поставки
- Диспетчерский пульт ДИСП (ИБЯЛ.465213.003)
- Ведомость эксплуатационных документов (ИБЯЛ.465213.003 ВЭ)
- Комплект эксплуатационных документов
