ЭССА-М газоанализатор стационарный фотоионизационный исполнение ИП Ф-ИВНО
Стационарный фотоионизационный газоанализатор для непрерывного контроля концентраций органических соединений и вредных веществ в воздухе. Прибор обеспечивает автоматическую очистку детектора и формирует сигналы управления при превышении порогов безопасности.
Стационарный фотоионизационный газоанализатор ЭССА-М исполнение ИП Ф-ИВНО предназначен для высокоточного измерения концентраций вредных и опасных веществ в воздухе рабочей зоны и формирования сигналов оповещения при превышении установленных порогов. Прибор относится к классу промышленных газоанализаторов и используется в системах экологического и технологического мониторинга на предприятиях с повышенными требованиями к безопасности и контролю воздушной среды.
ЭССА-М газоанализатор обеспечивает контроль паров углеводородов нефти и нефтепродуктов (за исключением метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, сероуглерода и других химических соединений. Такой широкий перечень определяемых компонентов делает прибор универсальным средством для анализа воздуха в различных отраслях промышленности.
В основе работы устройства лежит фотоионизационный детектор (ФИД), обеспечивающий высокую чувствительность к органическим соединениям и быструю реакцию на изменение концентраций. Стационарный газоанализатор осуществляет принудительный отбор пробы, что гарантирует стабильность измерений даже в сложных производственных условиях с переменным составом атмосферы и наличием аэрозольных примесей.
Особенностью исполнения ИП Ф-ИВНО является наличие двух газовых линий, подключённых к входу фотоионизационного детектора. Одна линия предназначена для подачи контролируемого воздуха, вторая — для воздуха, очищенного фильтром-поглотителем. Рабочий цикл прибора включает фазу измерения и фазу автоматической очистки. Во время очистки на детектор подаётся очищенный воздух, что позволяет эффективно удалять остаточные примеси и выполнять установку нуля без участия оператора. Такой алгоритм повышает стабильность показаний и снижает влияние загрязнения чувствительного элемента на точность анализа.
Газоанализатор ЭССА-М ИП Ф-ИВНО не только выполняет анализ воздуха, но и реализует функции сигнализации. При превышении заданных пороговых значений концентраций формируются релейные сигналы для управления внешними исполнительными устройствами, системами вентиляции и аварийного оповещения. Это позволяет интегрировать прибор в автоматизированные системы промышленной безопасности и контроля вредных веществ.
Благодаря стационарному исполнению и фотоионизационному принципу измерений, устройство подходит для длительной непрерывной эксплуатации, обеспечивает оперативное обнаружение опасных концентраций и способствует снижению рисков для персонала и оборудования. ЭССА-М фотоионизационный газоанализатор является эффективным инструментом для анализа воздуха и соблюдения требований промышленной и экологической безопасности.
Отличительные особенности ЭССА-М
- Фотоионизационный детектор с высокой чувствительностью к органическим соединениям.
- Контроль широкого спектра углеводородов, растворителей, спиртов, аммиака и сероуглерода.
- Принудительный отбор пробы для стабильных и воспроизводимых измерений.
- Автоматическая очистка детектора и установка нуля за счёт двух газовых линий.
- Формирование релейных сигналов при превышении пороговых концентраций.
- Возможность интеграции в системы промышленной автоматики и безопасности.
- Надёжная работа в режиме непрерывного мониторинга воздуха рабочей зоны.
Сферы применения
- Нефтегазовая и нефтехимическая промышленность.
- Химические и перерабатывающие предприятия.
- Производства с применением органических растворителей и углеводородов.
- Объекты хранения и перевалки нефтепродуктов.
- Лаборатории промышленного экологического контроля.
- Системы мониторинга воздуха рабочей зоны на опасных производственных объектах.
- Автоматизированные комплексы контроля вредных веществ и анализа воздуха.

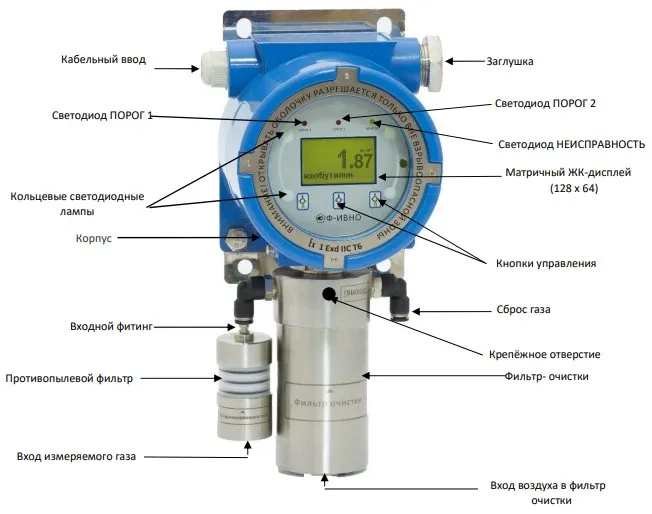

Внешний вид ЭССА-М
Порядок срабатывания сигнализации
| Событие | Порог 1 | Порог 2 | Неисправность | Кольцевой светодиод | |||
|---|---|---|---|---|---|---|---|
| светодиод | реле | светодиод | реле | светодиод | реле | ||
| Измеряемая концентрация ниже установленных порогов | Вкл. | Вкл. | Выкл. | Выкл. | Выкл. | Выкл. | Выкл. |
| Превышен ПОРОГ 1 | Вкл. | Вкл. | Выкл. | Выкл. | Выкл. | Выкл. | Желтый мигает |
| Превышен ПОРОГ 2 | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. | Выкл. | Красный мигает |
| Измеряемая концентрация вне диапазона измерения* | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. | Выкл. | Красный горит непрерывно |
| Насыщение АЦП | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. | Выкл. | Красный горит непрерывно |
| Неисправность лампы** | Выкл. | Выкл. | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. |
| Неисправность насоса** | Выкл. | Выкл. | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. |
| Другая Неисправность** | Выкл. | Выкл. | Выкл. | Выкл. | Вкл. | Вкл. | Выкл. |
Технические характеристики ЭССА-М газоанализатора стационарного исп. ИП Ф-ИВНО
| Характеристики | Значения |
|---|---|
| Режим работы | непрерывный (круглосуточный) |
| Принцип измерения | фотоионизационный |
| Отбор пробы | принудительный |
| Диапазон измерений, мг/м3 | 0-2000 |
| Дисплей | графический ЖКИ |
| Питание, В | 24 (18 – 30) |
| Количество порогов сигнализации | 2 |
| Выходные сигналы: |
4-20 мА (3 проводная) Modbus RS-485(4-х проводная) Реле, 30 В /2 А (максимально) |
| Потребляемая мощность, не более, ВА | 5 |
| Установка | на трубе или на стене |
| Управление | магнитный ключ, ИК пульт дистанционного управления |
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb |
| Степень защиты корпуса, не ниже | IP66 |
| Пределы допускаемой основной погрешности: | |
| - от 0 до 10 мг/м3, % | ± 20% приведенная |
| - от 10 до 2000 мг/м3, % | ± 20% относительная |
| Предел допускаемой дополнительной погрешности от основной погрешности: | |
| - при изменении температуры окружающего воздуха на каждые 10 °С от значения 20 °С, не превышает, долей | 0,5 |
| - при изменении относительной влажности анализируемой среды на каждые 10% относительно 60% не превышает, долей | 0,2 |
| Время прогрева, мин., не более: | 30 |
| Время установления показаний на уровне 90% от измеряемой концентрации, не более, с. | 90 |
| Время выдержки перегрузки, вызванной превышением содержания определяемого компонента на 200% от верхнего предела диапазона, в течении, мин. | 5 |
| Время восстановления нормальной работы, не превышает, мин. | 5 |
| Габаритные размеры (Д×Ш×В), не превышают, мм | 190×190×120 |
| Масса, кг, не превышает | 3,7 |
| Рабочие условия применения газоанализатора: | |
| - диапазон температуры окружающего воздуха, °С | от -20 до +45 |
| - относительная влажность воздуха, неконденсируемая, % | от 0 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 14000 |
| Средний полный срок службы, лет, не менее | 6 |
| Гарантийный срок эксплуатации (с момента изготовления), месяцев | 18 |
| Межповерочный интервал, месяцев | 12 |
Комплект поставки
| Наименование | Обозначение | Количество, шт. |
|---|---|---|
| Газоанализатор ЭССА–М исполнение ИП Ф-ИВНО | ЯРКГ 413455 003 | 1 |
| ЗИП (ИК-пульт дистанционного управления – 1 шт., магнитный стилус – 1 шт.) | 1 компл. | |
| Паспорт | ЯРКГ.412168.001ПС часть1 | 1 |
| Руководство по эксплуатации | ЯРКГ.412168.001РЭ часть 1 | 1 |
| Методика поверки | ЯРКГ.412168.001МП | 1 |
