ГТВ-1101ВЗ-А стационарный взрывозащищенный газоанализатор водорода (атомное исполнение)
ГТВ-1101ВЗ-А — стационарный взрывозащищённый газоанализатор для непрерывного контроля объёмной доли водорода в азоте и воздухе. Прибор предназначен для применения на АЭС и соответствует требованиям атомной отрасли по безопасности и надёжности.
Стационарный взрывозащищённый газоанализатор водорода ГТВ-1101ВЗ-А (атомное исполнение) предназначен для непрерывного измерения объёмной доли водорода в технологических газовых смесях, в том числе в азоте и воздухе. Прибор применяется в системах контроля и управления технологическими процессами на атомных электростанциях и относится к оборудованию, эксплуатируемому в условиях повышенных требований к надёжности, безопасности и метрологической стабильности.
Принцип действия газоанализатора основан на термокондуктометрическом методе измерения, обеспечивающем высокую селективность к водороду и устойчивость показаний при длительной непрерывной работе. Данный метод позволяет точно регистрировать изменения теплопроводности газовой среды, напрямую связанные с концентрацией водорода, что особенно важно при контроле инертных и воздушных сред в технологических контурах АЭС.
ГТВ-1101ВЗ-А выполнен в стационарном взрывозащищённом исполнении и адаптирован для эксплуатации в диапазоне температур окружающей среды от +5 до +50 °С. Корпус прибора соответствует степени защиты IP65, что гарантирует надёжную защиту внутренних элементов от пыли и влаги при установке в производственных помещениях и на технологических площадках.
Газоанализатор поддерживает диффузионный и принудительный способы забора пробы, что обеспечивает гибкость при интеграции в существующие технологические схемы газового контроля. Блочно-модульная архитектура прибора предусматривает разделение на преобразователь измерительный и выносные первичные преобразователи, допускающие размещение на расстоянии до 300 метров друг от друга. Это решение упрощает монтаж, повышает удобство обслуживания и позволяет оптимально адаптировать систему под конкретные условия объекта.
Исполнение ГТВ-1101ВЗ-А соответствует атомным требованиям и нормам, предъявляемым к оборудованию, входящему в управляющие системы нормальной эксплуатации. Газоанализатор применяется в ответственных зонах АЭС, где требуется непрерывный и достоверный контроль содержания водорода для обеспечения технологической и эксплуатационной безопасности.
Отличительные особенности газоанализатора ГТВ-1101ВЗ-А
- Стационарное взрывозащищённое исполнение для применения на объектах атомной энергетики.
- Термокондуктометрический принцип измерения объёмной доли водорода.
- Непрерывный контроль концентрации водорода в азоте и воздухе.
- Работа в диапазоне температур окружающей среды от +5 до +50 °С.
- Степень защиты корпуса IP65 для эксплуатации в промышленных условиях.
- Поддержка диффузионного и принудительного способов забора пробы.
- Блочно-модульная конструкция с выносными первичными преобразователями на расстоянии до 300 м.
- Отнесение к элементам управляющих систем нормальной эксплуатации классов 3Н и 4Н по ПН АЭ Г-01-011-97.
- 100-процентная приёмка Федеральной Службой по Экологии, Технологии и Атомному Надзору при выпуске.
Сферы применения
- Контроль технологических процессов на атомных электростанциях.
- Непрерывный мониторинг содержания водорода в газовых контурах АЭС.
- Системы промышленной и технологической безопасности атомных объектов.
- Контроль газовой среды в технологическом оборудовании и коммуникациях.

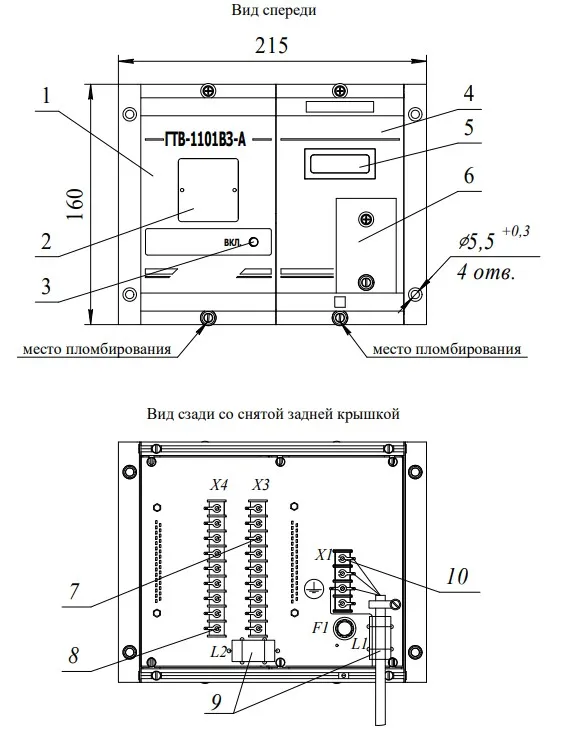

Внешний вид ГТВ-1101ВЗ-А
- модуль питания;
- табличка;
- светодиод "ВКЛ.";
- модуль обработки информации;
- табло;
- съемная крышка;
- колодка для подключения первичного преобразователя;
- колодка для подключения вторичного регистрирующего устройства;
- ферритовые кольца;
- колодка для подключения сетевого кабеля;
Технические характеристики газоанализатора стационарного ГТВ-1101ВЗ-А
| Характеристики | Значения | Примечание |
|---|---|---|
|
Диапазоны измерений, % об.: - Н2 в азоте - Н2 в воздухе |
0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 60-100; 80-100; 90-100; 95-100 0-1; 0-2; 0-3 |
осн. привед. погрешность, %: ± 4 |
| Выходной сигнал, мА | 4–20 | |
| Температура окружающей среды, °С | +5 / +50 | |
|
Параметры измеряемой среды: температура, °С давление, кПа влага, г/м3, не более пыль, г/м3, не более объемный расход, л/мин |
+5 / +50 84–106,7 / 50,6-152,0 6 0,01 0,7 ±0,2 |
в зависимости от модификации |
| Напряжение питания, В | 220 | |
|
Масса, кг, не более: - преобразователь измерительный (ИП) - преобразователь первичный (ПИП) |
5 10 |
габаритные размеры, мм: 285х215х160 260х200х195 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb | ГОСТ 31610.0-2019 (IEC 60079-0:2017) |
|
Степень защиты по ГОСТ 14254-2015: - для преобразователя измерительного (ИП) - для выносного преобраз. первичного (ПИП) |
IP 20 IP 65 |
Комплект поставки ГТВ-1101ВЗ-А
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| Газоанализатор ГТВ-1101ВЗ-А | 1 шт. | Исполнение согласно заказу | |
| Комплект ЗИП | 1 компл. | Согласно ведомости ЗИП ИБЯЛ.413211.008 ЗИ | |
| ИБЯЛ.413211.008 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413211.008 ВЭ | |
| Примечание - Методика поверки входит в комплект эксплуатационных документов. | |||
