ИЗО-Микро индикатор интенсивности запаха газа
ИЗО-Микро (ИБЯЛ.413411.061) — переносной электрохимический индикатор интенсивности запаха газа для контроля одоризации природного газа и СУГ по ГОСТ 54983-2012. Прибор одновременно показывает интенсивность запаха в баллах (0–5) и массовую концентрацию СПМ (0–100 мг/м³), ведёт архив и передаёт данные на ПЭВМ через USB. Исполнение IP68 и маркировка 1ExibIICT6 X подходят для работы в сложных и потенциально взрывоопасных условиях.
ИЗО-Микро индикатор интенсивности запаха газа (ИБЯЛ.413411.061) — переносной прибор периодического действия, предназначенный для контроля интенсивности запаха природного газа и СУГ, одорированных смесью природных меркаптанов (СПМ, СПМ1), в соответствии с ГОСТ 54983-2012. Прибор применяется там, где важно оперативно подтвердить достаточность одоризации и исключить риск недоодорирования, повышающего вероятность позднего обнаружения утечек по запаху.
Принцип работы ИЗО-Микро — электрохимический. В отличие от «чисто органолептической» оценки, зависящей от субъективности восприятия, индикатор обеспечивает воспроизводимую цифровую индикацию по двум параметрам: одновременно определяет интенсивность запаха СПМ в баллах и измеряет массовую концентрацию СПМ в мг/м³. Интенсивность отображается в диапазоне 0–5 баллов с шагом: от 0 до 2 баллов — 1 балл, от 2 до 5 баллов — 0,5 балла (по ГОСТ 22387.5-2014). Массовая концентрация индицируется в диапазоне 0–100 мг/м³ с разрешением 1 мг/м³. Такой подход удобен для производственного контроля: инженер получает не только «оценку в баллах», но и количественный ориентир по СПМ, что упрощает сопоставление результатов между объектами и сменами.
Для служб эксплуатации критична трассируемость измерений, поэтому ИЗО-Микро поддерживает архивирование данных при проведении замеров с привязкой к номеру объекта (например, ГРП/ШРП) и передачу архива на ПЭВМ через USB-порт для формирования отчётов и длительного хранения. Конструктивно прибор рассчитан на сложные условия: степень защиты IP68, время работы без подзарядки до 50 часов, а также взрывозащитная маркировка 1ExibIICT6 X. По условиям применения указаны параметры анализируемой газовой среды: температура от −40 до +50 °C, давление не более 5 кПа, пыль — не более 10 мг/м³; рабочая температура окружающей среды прибора −30…+45 °C. Компактные габариты (не более 55×50×105 мм) и масса 0,2 кг позволяют использовать ИЗО-Микро как мобильный инструмент контроля на маршрутах обслуживания и при проверках технологических точек.
Отличительные особенности модели ИЗО-Микро
- Одновременная индикация интенсивности запаха СПМ в баллах и массовой концентрации СПМ в мг/м³.
- Диапазон индикации интенсивности запаха 0–5 баллов с шагом 1 балл (0–2) и 0,5 балла (2–5) по ГОСТ 22387.5-2014.
- Диапазон индикации массовой концентрации СПМ 0–100 мг/м³ с разрешением 1 мг/м³.
- Архивирование результатов замеров с привязкой к номеру объекта для последующего анализа.
- Передача данных на ПЭВМ через USB-порт для отчётности и длительного хранения.
- Высокая пылевлагозащита IP68 для эксплуатации в полевых и производственных условиях.
- Время автономной работы без подзарядки до 50 часов.
- Взрывозащитное исполнение с маркировкой 1ExibIICT6 X.
- Компактные размеры 55×50×105 мм и малая масса 0,2 кг для мобильного контроля.
- Допустимые параметры газовой среды: −40…+50 °C, давление до 5 кПа, пыль до 10 мг/м³.
Сферы применения прибора
- Тупиковые участки сети газораспределения, включая ГРП, ГРПБ и ШРП.
- Станции одоризации при технологическом контроле степени одорирования.
- Коммунально-бытовой сектор для проверок и регламентного контроля.
Внешний вид ИЗО-Микро
- крышка, закрывающая разъем miniUSB;
- окно звукового излучателя;
- окно графического дисплея;
- зажим (клипса) для крепления индикатора
на поясе, кармане и т.д; - пленочная клавиатура с двумя кнопками;
- управления режимами работы индикатора;
- гарантийная наклейка;
- табличка;
- табличка;
- табличка;
- ЭХЯ.
Технические характеристики индикатора интенсивности запаха ИЗО-Микро
| Характеристики | Значения |
|---|---|
| Тип прибора | индикатор (без поверки) |
| Принцип измерения | электрохимический |
| Режим работы | периодический |
| Поверочный компонент | этилмеркаптан |
| Способ пробоотбора | принудительный от газопроводов низкого давления (избыточное давление до 5 кПа (0,05 кгс/см2)) |
| Диапазон показаний, индикации массовой концентрации СПМ |
от 0 до 5 баллов (в режиме индикации интенсивности запаха) от 0 до 100 мг/м3 (в режиме индикации массовой концентрации) |
| Возможность передачи измеренной информации на компьютер | есть |
| Расход контролируемого пространства, дм3/мин | 0,4 ± 0,1 |
| Параметры анализируемой газовой среды: | |
| - температура, °С | от -40 до +50 |
| - давление, кПа, не более | 5 |
| - пыль, мг/м3, не более | 10 |
| - природный газ (по ГОСТ 5542-2014), % об. доли, не более | 100 |
| - пропан технический (по ГОСТ Р 52087-2003), % об. доли, не более | 100 |
| - пропан автомобильный (по ГОСТ Р 52087-2003), % об. доли, не более | 100 |
| - бутан технический (по ГОСТ Р 52087-2003), % об. доли, не более | 100 |
| Время прогрева, мин, не более | 5 |
| Электрическое питание | батарея аккумуляторная (2,5 А; 3 В) |
| Время работы прибора без подзарядки, ч | 50 |
| Маркировка по взрывозащите | 1ExibIIСT6 X |
| Уровень защиты корпуса прибора от пыли и влаги по ГОСТ 14254-96 | IP68 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +45 |
| - атмосферное давление, кПа (мм рт. ст.), не более | от 84 до 106,7 (от 630 до 800) |
| Габаритные размеры (Д×Ш×В), мм, не более | 55×50×105 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ (без замены ЭХЯ), ч, не менее | 15 000 |
| Срок службы, лет, не менее: | |
| - прибора | 10 |
| - электрохимической ячейки (ЭХЯ) | 3 |
Комплект поставки
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| ИБЯЛ.413411.061 | Индикатор интенсивности запаха ИЗО-Микро | 1 шт. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413411.061ВЭ | |
| ИБЯЛ.413411.061ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Состав комплекта ЗИП (Согласно ИБЯЛ.413411.061ЗИ ) | |||
| ИБЯЛ.413955.012 | Устройство зарядное в упаковке | 1 шт | |
| ИБЯЛ.413955.013 | Кабель USB в упаковке | 1 шт | |
| ИБЯЛ.301121.015 | Колпачок поверочный | 1 шт | |
| ИБЯЛ.301536.008 | Зажим | 1 шт | |
| ИБЯЛ.418622.003-05 | Индикатор расхода | 1 шт | |
| Ключ шестигранный изогнутый 2 мм | 1 шт | ||
| Винт ISO 7380-1 М3х4-А2 | 2 шт. | ||
| Трубка Ф-4Д 4х1,0, ГОСТ 22056-76 | 2 м | ||
| Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 | 0,5 м | ||
| Трубка ПВХ 6х1,5 ТУ 2247-465-00208947-2006 | 0,5 м | ||
Дополнительное оборудование и аксессуары к индикатору-течеискателю ИЗО-Микро

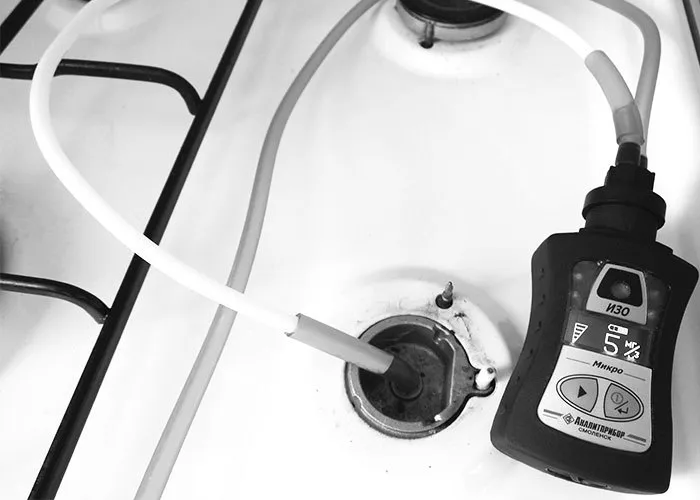

| Обозначение оборудования при заказе | Наименование оборудования при заказе | Назначение и применение оборудования |
|---|---|---|
| ИБЯЛ.301111.074 | Корпус | Обеспечение отбора пробы для контроля степени одоризации ГГП или СУГ от газовой плиты |
| ИБЯЛ.301111.074-01 | Корпус | |
| ИБЯЛ.305649.038-26 | ЭХЯ в упаковке | Замена ЭХЯ, отработавших свой ресурс |
| ИБЯЛ.306577.002 | Вентиль точной регулировки | Отбор пробы, корректировка показаний индикатора |
| ИБЯЛ.431212.032 | Носитель с программным обеспечением | Работа с сервисным ПО |
|
П р и м е ч а н и е – Сервисная программа для ПЭВМ (носитель с ПО) позволяет считывать и отображать на ПЭВМ в графическом виде измеренные значения интенсивности запаха ГГП или СУГ, одорированных СПМ, из энергонезависимой памяти. Программа предназначена для работы на ПЭВМ со следующей конфигурацией: - процессор не ниже Pentium 1ГГц, ОЗУ не менее 1 ГБ; - операционная система Windows XP, SP2/Windows Vista/Windows 7; - свободное место на диске не менее 500 МБ. |
||
