КОЛИОН-1В-01С газоанализатор стационарный
Круглосуточный контроль воздушной среды на промышленных объектах.
Высокая точность измерений и оперативное обнаружение опасных концентраций.
Газоанализатор КОЛИОН-1В-01С представляет собой серийно выпускаемый отечественный стационарный одноканальный прибор, предназначенный для автоматического и непрерывного контроля предельно допустимых концентраций одного выбранного компонента в воздушной среде. Устройство ориентировано на эксплуатацию в промышленных зонах с повышенными требованиями к безопасности и применяется для раннего обнаружения опасных газов и паров органических соединений.
Конструктивно газоанализатор обозначение колион КОЛИОН-1В-01С выполнен в виде измерительного блока с интегрированным фотоионизационным сенсором и отдельного блока питания и выходных сигналов. В основе работы лежит фотоионизационный принцип измерения: молекулы газов и паров ионизируются под воздействием ультрафиолетового излучения, а возникающий ионизационный ток пропорционален концентрации контролируемого вещества. Такая технология обеспечивает высокую чувствительность и позволяет выявлять широкий спектр углеводородов, токсичных и горючих газов, включая сероводород, аммиак, бензол, толуол, ацетон, спирты и другие летучие органические соединения.
Фотоионизационный газоанализатор КОЛИОН-1В-01С предназначен для работы в автоматическом режиме. После включения прибор выполняет инициализацию и устанавливает нулевое значение, после чего переходит в режим непрерывного анализа окружающего воздуха. Контроль осуществляется регулярно и без участия оператора, что позволяет поддерживать постоянный мониторинг атмосферы в опасных зонах. При превышении заданных пороговых значений концентрации включаются встроенные средства световой и звуковой сигнализации, обеспечивающие оперативное информирование персонала.
Особое внимание в конструкции уделено промышленной и взрывобезопасной эксплуатации. Взрывозащищённый газоанализатор выполнен с типом защиты «искробезопасная электрическая цепь» Exib II BT4, что допускает его установку во взрывоопасных зонах предприятий химической, нефтегазовой и перерабатывающей промышленности. Прибор стабильно функционирует в условиях повышенной запылённости и агрессивной среды, сохраняя точность измерений и надёжность работы. Предусмотрена возможность калибровки системы, что позволяет адаптировать газоанализатор КОЛИОН-1В-01С под конкретный контролируемый газ и поддерживать метрологические характеристики на протяжении всего срока эксплуатации.
Отличительные особенности модели КОЛИОН-1В-01С
- Одноканальный стационарный газоанализатор для непрерывного автоматического контроля ПДК выбранного газа.
- Использование фотоионизационного сенсора с высокой чувствительностью к органическим соединениям и углеводородам.
- Поддержка контроля широкого перечня газов и паров, включая токсичные и горючие вещества.
- Взрывозащищённое исполнение с типом защиты Exib II BT4 для работы во взрывоопасных зонах.
- Автоматический режим измерений без необходимости постоянного участия оператора.
- Наличие встроенной световой и звуковой сигнализации при превышении порогов концентрации.
- Возможность калибровки под конкретный контролируемый компонент.
Сферы применения
- Химическая и нефтехимическая промышленность.
- Нефтегазодобывающие и нефтеперерабатывающие предприятия.
- Производственные цеха с использованием органических растворителей и летучих веществ.
- Объекты с взрывоопасными и пожароопасными зонами.
- Складские и технологические помещения с риском утечек газов и паров.
- Системы промышленной безопасности и автоматизированного контроля атмосферы.

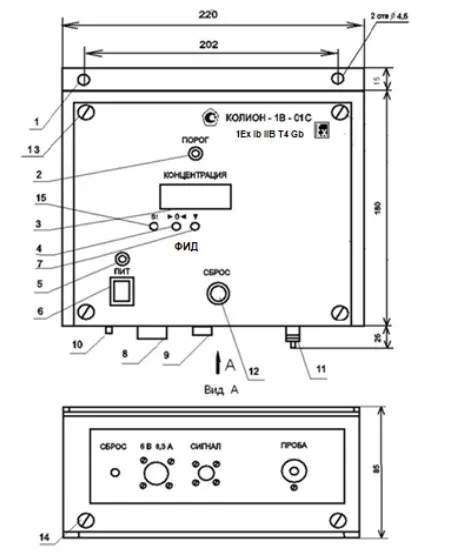

Внешний вид, габаритные и установочные размеры
- отверстие для монтажа;
- светодиод сигнализации;
- индикатор цифровой жидкокристаллический;
- резистор установки нуля;
- светодиод включения питания;
- тумблер включения питания;
- резистор установки чувствительности;
- разъем «питание»;
- разъем «сигнал»;
- штуцер сброса воздуха;
- штуцер входной;
- кнопка «СБРОС»;
- винты крепления;
- винты крепления;
- кнопка S1.
Вид передней панели изнутри КОЛИОН-1В-01С
- шланг газовой линии;
- клеммная колодка;
- провода питания микронасоса;
- микронасос;
- гайка крепления микронасоса;
- шланг газовой линии;
- штуцер сброса;
- штуцер входной;
- винт крепления кожуха;
- кожух;
- место гарантийной наклейки.
Технические характеристики газоанализатора стационарного КОЛИОН-1В-01С
| Параметры | Значения |
|---|---|
|
Принцип измерения |
Фотоионизационный |
|
Отбор пробы |
Принудительный |
|
Диапазон измерения, мг/м3 |
0 - 2000 |
|
Основная погрешность, % приведенная относительная |
±15 0 - 10 мг/м3 10 - 2000 мг/м3 |
|
Диапазон сигнализации, мг/м3 |
от 10 до 1999 |
|
Время измерения (при длине пробоотборной трубки 1м), с |
Не более 3 |
|
Сигнализация |
2 порога, световая, релейные сигналы |
|
Реле |
Коммутируемый ток до 3,0 А при напряжении от 12 до 220 В |
|
Габаритные размеры, мм |
220 х 220 х 100 |
|
Масса, кг |
3,0 |
|
Рабочие условия эксплуатации: температура, °С относительная влажность, % |
От -20 до 45 От 10 до 95 (неконденсируемая) |
|
Расстояние между БИ и БПВС, м |
Не более 150 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb |
|
Питание |
220 В, 50 Гц |
|
Выходные сигналы |
Цифровая индикация, «сухие» контакты реле, два реле по одному на каждый порог выход на компьютер через RS 485, протокол Modbus RTU токовый выход 4-20 мА |
|
Межповерочный интервал, мес |
12 |
|
Гарантийный срок, мес |
24 |
Длина кабеля питание между БИ и БПВС
|
Сечение медной жилы кабеля «ПИТАНИЕ», мм2 |
Длина, м |
|---|---|
|
0,50 |
До 35 |
|
0,75 |
До 55 |
|
1,0 |
До 75 |
|
1,5 |
До 110 |
|
2,0 |
До 150 |
БПВС размещается вне взрывоопасной зоны и имеет маркировку взрывозащиты [Ex ib Gb] IIB. Для соединения БИ и БПВС используются кабели питания - двужильный типа ШВВП, и сигнальный - двужильный типа КСПВГ 2х0,35 (0,5) мм. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС (длина кабеля питание) составляет 150 м.
Комплект поставки КОЛИОН-1В-01С
| Наименование | Обозначение | Количество |
|---|---|---|
| Блок измерительный (БИ) | ЯРКГ 2 840 021 | 1 |
| Блок питания и выходных сигналов (БПВС) | ЯРКГ 2 087 007 | 1 |
| Элементы пробоотборного устройства | 1 комплект | |
| Розетка кабельная | ОНЦ-РГ-09-4/14 | 2 |
| Розетка кабельная с кожухом | РС4ТВ | 1 |
| Розетка кабельная с кожухом | РС7ТВ | 2 |
| Вставка плавкая 0.5 (0,63) А | ВПТ6-5(6)-0,5(0,63) | 1 |
| Фильтр противопылевой | ЯРКГ 740015 059 | 5 |
| Розетка кабельная | 2РМ24КПН19Г1В1 | 1 |
| Микронасос* | 20020147 | 1 |
| Паспорт | ЯРКГ 2 840 003-03ПС | 1 |
| Руководство по эксплуатации | ЯРКГ 2 840 003-03РЭ | 1 |
| Методика поверки | ЯРКГ 2 840 003ДЛ | 1 |
