КОЛИОН-1В-03С газоанализатор стационарный двухдетекторный
Стационарный двухдетекторный газоанализатор для непрерывного контроля
воздуха рабочей зоны и оперативного обнаружения опасных концентраций веществ.
КОЛИОН-1В-03С — это стационарный газоанализатор промышленного класса, предназначенный для непрерывного контроля концентрации широкого спектра вредных и взрывоопасных веществ в воздухе рабочей зоны. Двухдетекторный газоанализатор обеспечивает одновременное измерение паров углеводородов нефти и нефтепродуктов (за исключением метана, этана и пропана), алифатических, ароматических и непредельных углеводородов, органических растворителей, спиртов (кроме метанола), аммиака, этилмеркаптана, а также селективное определение сероводорода. При превышении заданных пороговых значений прибор формирует сигналы тревоги и релейные команды для управления внешними исполнительными устройствами.
Газоанализатор Колион-1В-03С конструктивно выполнен в виде двух функциональных блоков: измерительного блока (БИ) и блока питания и выходных сигналов (БПВС). Такое разделение обеспечивает гибкость размещения оборудования и повышает уровень безопасности эксплуатации. БИ устанавливается непосредственно во взрывоопасной зоне, где осуществляется забор и анализ воздуха, а БПВС размещается вне опасной зоны, обеспечивая питание системы, обработку сигналов и передачу данных на внешние устройства автоматизации и диспетчеризации.
Исполнение прибора соответствует требованиям эксплуатации во взрывоопасных зонах категорий IIA и IIB температурных классов T1–T4. Маркировка взрывозащиты измерительного блока — 1Ex ib IIB T4 Gb, блока питания и выходных сигналов — [Ex ib Gb] IIB. Это позволяет применять стационарный газоанализатор Колион-1В-03С на объектах с повышенными требованиями к промышленной безопасности, включая нефтехимические и газоперерабатывающие предприятия.
Для интеграции в современные системы мониторинга и управления технологическими процессами предусмотрена передача данных по интерфейсу Ethernet. Дополнительно реализована функция беспроводного оповещения персонала путём отправки SMS-сообщений на GSM-терминалы при превышении установленных порогов концентрации контролируемых веществ. Такое решение повышает оперативность реагирования и снижает риски аварийных ситуаций. Соединение между блоками осуществляется по кабельным линиям питания и сигнала, при этом расстояние между БИ и БПВС может достигать 150 метров, что упрощает монтаж на протяжённых и сложных производственных объектах.
Отличительные особенности газоанализатора КОЛИОН-1В-03С
- Двухдетекторная схема измерения для одновременного контроля нескольких групп газов и селективного измерения сероводорода.
- Взрывозащищённое исполнение с маркировкой 1Ex ib IIB T4 Gb для работы во взрывоопасных зонах.
- Модульная архитектура с раздельными блоками измерения и питания, повышающая надёжность и удобство эксплуатации.
- Поддержка передачи данных по Ethernet для интеграции в системы автоматизации и диспетчеризации.
- Функция GSM-оповещения с отправкой SMS при превышении порогов концентрации.
- Формирование релейных сигналов для управления внешними устройствами сигнализации и защиты.
- Возможность установки блоков на расстоянии до 150 м друг от друга.
Области применения
- Нефтегазодобывающие и нефтеперерабатывающие предприятия.
- Химические и нефтехимические производства.
- Склады и зоны хранения нефтепродуктов и органических растворителей.
- Компрессорные и насосные станции.
- Производственные помещения с риском выделения токсичных и взрывоопасных газов.
- Системы промышленного экологического и технологического мониторинга.

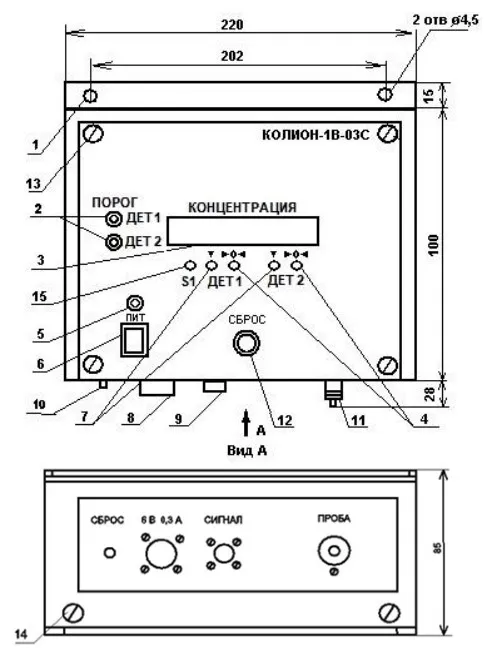

Внешний вид, габаритные и установочные размеры
- отверстие для монтажа;
- светодиод сигнализации;
- индикатор цифровой жидкокристаллический;
- резистор установки нуля;
- светодиод включения питания;
- тумблер включения питания;
- резистор установки чувствительности;
- разъем «питание»;
- разъем «сигнал»;
- штуцер сброса воздуха;
- штуцер входной;
- кнопка «СБРОС»;
- винты крепления;
- винты крепления;
- кнопка S1.

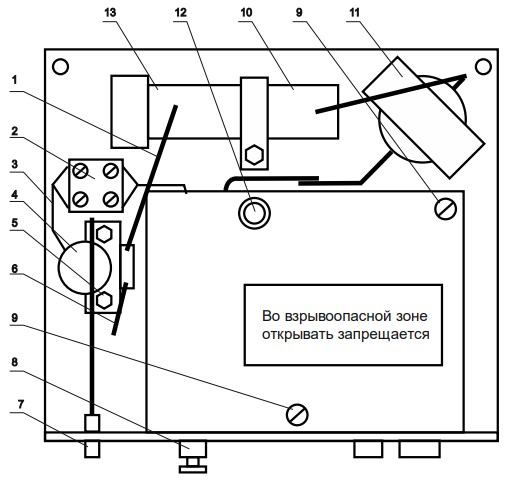

Вид передней панели изнутри КОЛИОН-1В-03С
- шланг газовой линии;
- клеммная колодка;
- провода питания микронасоса;
- микронасос;
- гайка крепления микронасоса;
- шланг газовой линии;
- штуцер сброса;
- штуцер входной;
- винт крепления кожуха;
- кожух;
- электрохимический детектор;
- место гарантийной наклейки;
- фильтр.
Технические характеристики газоанализатора стационарного КОЛИОН-1В-03С
| Параметры | Значения | ||
|---|---|---|---|
| Измеряемые газы |
аммиак (NH3), ацетон (C3H6O), гексан (C6H14), горючие газы (Ex), меркаптан (SH), оксид этилена (C2H4O), сероводород (H2S), углеводороды (C1 -C10 ПДК), углеводороды (C1-C6 ДВК), этанол (C2H5OH) |
||
| Принцип измерения |
фотоионизационный электрохимический |
||
|
Диапазон измерения, мг/м3: - ФИД - H2S |
0 - 2000 0 - 30 |
||
|
Диапазон установки порогов срабатывания сигнализации, мг/м3 - ФИД - H2S |
от 10 до 1999 от 3 |
||
| Число порогов |
4 порога (2 для ФИД, 2 для электрохимического сенсора) (пороги устанавливаются на предприятии-изготовителе) |
||
| Время выхода на режим после включения, сек | не более 15 | ||
| Основная погрешность измерения, % | ФИД |
- в диапазоне 0 – 10 мг/м3 - в диапазоне 10 – 2000 мг/м3 |
±15 (приведенная) ±15 (относительная) |
| H2S |
- в диапазоне 0 –10 мг/м3 - в диапазоне 10 – 30 мг/м3 |
±15 (приведенная) ±15 (относительная) |
|
| Время выхода на режим после включения, мин | не более 15 | ||
| Индикация | световая, звуковая, цифровая | ||
| Выходные сигналы |
"сухие" контакты реле на каждый порог сигнализации токовый выход 4-20 мА RS-485 |
||
| Питание | 220 В, 50 Гц | ||
| Потребляемая мощность, не более | 12 ВА | ||
| Маркировка взрывозащиты | 1ExibIIBT4 | ||
| Степень пылевлагозащиты | IP40 | ||
| Полная масса , кг | 3 | ||
|
Габаритные размеры, мм: - БИ - БПВС |
220х220х105 220х210х90 |
||
|
Масса, кг: - БИ - БПВС |
2,0 1,5 |
||
|
Время установления показаний на уровне 90% от измеряемой концентрации, не более, с: - ФИД - ЭХД |
15 90 |
||
| Максимальная длина газоподводящей линии не более, м | 10 | ||
| Средняя наработка на отказ, не менее, ч | 10000 | ||
|
Средний срок службы, не менее: - газоанализатор - ФИД - ЭХД |
6 лет 10000 ч 1 год |
||
|
Максимальная длина кабеля «ПИТАНИЕ» в зависимости от сечения жилы, м: - 0,50 мм2 - 0,75 мм2 - 1,0 мм2 - 1,5 мм2 - 2,0 мм2 |
до 35 до 55 до 75 до 110 до 150 |
||
| Межповерочный интервал | 12 месяцев | ||
| Гарантийный срок эксплуатации газоанализатора | 18 месяцев | ||
| Температура окружающей среды | от -20°С до 45°С | ||
| Относительная влажность воздуха | от 30 до 95% (неконденсируемая) | ||
| Атмосферное давление | от 84 до 106,7 кПа | ||
Комплект поставки КОЛИОН-1В-01С
| Наименование | Обозначение | Количество |
|---|---|---|
| Блок измерительный (БИ) | ЯРКГ 2 840 022 | 1 |
| Блок питания и выходных сигналов (БПВС) | ЯРКГ 2 087 007 | 1 |
| Элементы пробоотборного устройства | 1 комплект | |
| Трубка | 4х1 | (500±50) мм |
| Розетка кабельная с кожухом | РС4ТВ | 1 |
| Розетка кабельная с кожухом | РС7ТВ | 2 |
| Розетка кабельная | ШРГ16П2НШ5 | 2 |
| Розетка кабельная | 2РМ24КПН19Г5В1 | 1 |
| Вставка плавкая 0.5 (0,63) А | ВПТ6-5(6)-0,5(0,63) | 1 |
| Фильтр противопылевой | ЯРКГ 740015.059 | 5 |
| Микронасос* | 20020147 | 1 |
| Паспорт | ЯРКГ 2 840 003 – 06ПС | 1 |
| Руководство по эксплуатации | ЯРКГ 2 840 003 – 06РЭ | 1 |
| Методика поверки | ЯРКГ 2 840 003ДЛ | 1 |
