КОЛИОН-1ВН газоанализатор многоканальный переносной взрывозащищенный
Контроль опасных веществ без компромиссов. КОЛИОН-1ВН обеспечивает точное обнаружение
газов и паров в самых сложных производственных условиях.
КОЛИОН-1ВН — это многоканальный переносной взрывозащищённый газоанализатор, предназначенный для оперативного и непрерывного контроля концентраций вредных и взрывоопасных газов в рабочей зоне. Прибор разработан для эксплуатации в условиях повышенной опасности и обеспечивает надёжный мониторинг паров нефти и нефтепродуктов, углеводородов (C₁–C₁₀ по ПДК), а также уровня кислорода O₂ в воздухе.
Газоанализатор выполнен в прочном металлическом корпусе, устойчивом к механическим воздействиям, влаге и пыли, что гарантирует стабильную работу в тяжёлых промышленных условиях. Высокая степень защиты IP67 позволяет использовать прибор на открытых площадках и в запылённых производственных помещениях. Взрывозащищённое исполнение соответствует требованиям 1Ex db ib IIB T4 Gb X или 1Ex ib IIB T4 Gb X в зависимости от модификации, что делает КОЛИОН-1ВН допустимым к применению во взрывоопасных зонах.
Многоканальная архитектура прибора предусматривает установку от одного до четырёх газовых датчиков в различных конфигурациях. В одном приборе допускается использование только одного фотоионизационного датчика, при этом термокаталитические и инфракрасные сенсоры не совмещаются между собой. Такая конструкция позволяет адаптировать прибор под конкретные задачи контроля газовой среды. Модификации КОЛИОН-1ВН-1.3.6.7, КОЛИОН-1ВН-1.3.7.9, КОЛИОН-1ВН-1.3.7, КОЛИОН-1ВН-1.3.9, КОЛИОН-1ВН-1.3.6, КОЛИОН-1ВН-1.3.6.9, а также версии КОЛИОН-1ВН-2, КОЛИОН-1ВН-1.7, КОЛИОН-1ВН-1.9, КОЛИОН-1ВН-1.8, КОЛИОН-1ВН-1.6, КОЛИОН-1ВН-1.3 и КОЛИОН-1ВН-1 позволяют подобрать оптимальную конфигурацию под отраслевые требования.
Отбор газовой пробы осуществляется встроенным автоматическим микронасосом, что обеспечивает стабильность потока и высокую точность измерений. Газоанализатор поддерживает функцию непрерывной самодиагностики и автоматически контролирует корректность работы сенсоров. При превышении установленных порогов концентраций активируется световая и звуковая сигнализация, обеспечивая своевременное предупреждение персонала.
Прибор оснащён внутренней памятью для хранения до 4000 результатов измерений с возможностью последующей передачи данных на персональный компьютер через интерфейс USB. Это позволяет формировать отчёты, вести архив измерений и использовать данные для анализа условий труда и промышленной безопасности. Время автономной работы достигает 12 часов, что делает КОЛИОН-1ВН удобным для длительных выездных обследований и сменной эксплуатации. Рабочий температурный диапазон от -40 до +50 °C обеспечивает стабильную работу прибора в различных климатических условиях.
Отличительные особенности КОЛИОН-1ВН
- Многоканальная конструкция с установкой от 1 до 4 датчиков в одной системе.
- Измерение паров нефти, нефтепродуктов, углеводородов C₁–C₁₀ и кислорода O₂.
- Встроенный автоматический микронасос для принудительного отбора проб.
- Взрывозащищённое исполнение по стандартам 1Ex db ib IIB T4 Gb X и 1Ex ib IIB T4 Gb X.
- Высокая степень пылевлагозащиты IP67.
- Непрерывная самодиагностика и система звуковой и световой сигнализации.
- Память до 4000 измерений с передачей данных на ПК через USB.
- Время автономной работы до 12 часов.
- Диапазон рабочих температур от -40 до +50 °C.
Сферы применения
- Нефтегазовая промышленность и контроль концентраций углеводородов и паров нефтепродуктов.
- Химическая промышленность и мониторинг токсичных и взрывоопасных газов.
- Энергетика и контроль газовой среды на электростанциях и в котельных.
- Металлургические предприятия и производственные площадки с вредными выбросами.
- Горнодобывающая промышленность и шахты.
- Службы охраны окружающей среды и экологический мониторинг воздуха.
- Транспортировка и хранение опасных грузов и химических веществ.
- Промышленные лаборатории и технические службы контроля безопасности.

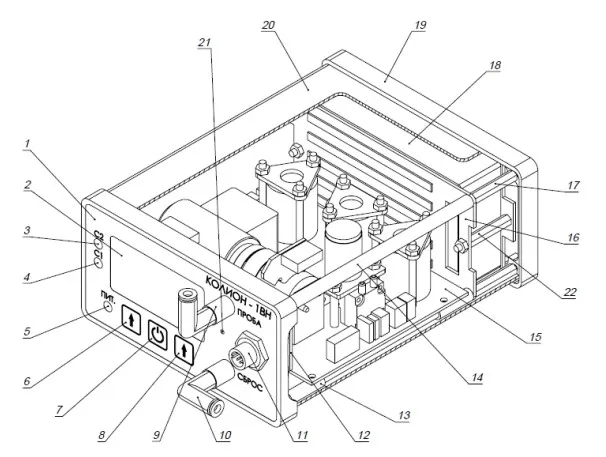

Внешний вид КОЛИОН-1ВН
- лицевая панель;
- окно индикатора;
- светодиод С2;
- светодиод С1;
- двухцветный светодиод ПИТ;
- кнопка управления
- кнопка управления
- кнопка управления;
- штуцер ПРОБА для подсоединения пробоотборника;
- штуцер СБРОС;
- разъем;
- плата индикатора;
- стойка;
- стойка;
- плата питания;
- плата нагревателя;
- стойка;
- блок аккумуляторов;
- задняя панель;
- кожух;
- отверстие пьезоизлучателя;
- стойка.

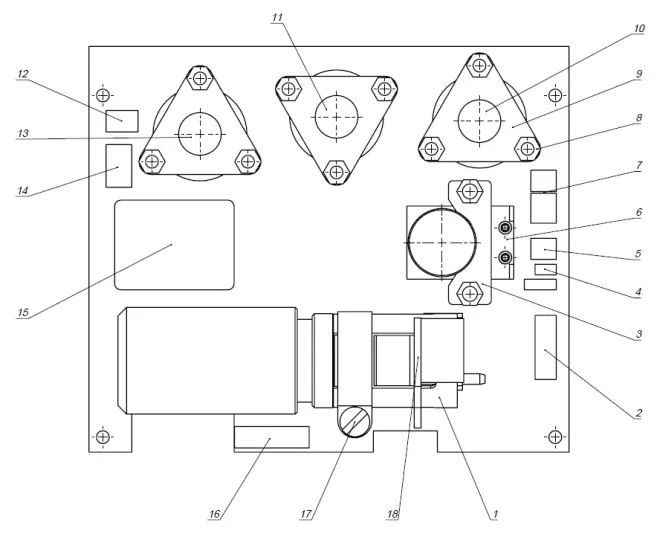

Расположение элементов на плате питания
- ФИД;
- разъем для подключения платы ФИД;
- планка для крепления микронасоса;
- разъем для подключения питания микронасоса;
- разъем для подключения платы нагревателя;
- микронасос;
- разъемы для подключения блока аккумуляторов;
- гайка;
- планка;
- детекторы ТКД, ИКД, ЭХД;
- детекторы ТКД, ИКД, ЭХД;
- детекторы ТКД, ИКД, ЭХД;
- разъем для программирования платы питания;
- разъем для подключения питания ВУФ-лампы ФИД;
- высоковольтный блок;
- разъем для подключения платы индикатора;
- хомут;
- плата ФИД.
Метрологические характеристики КОЛИОН-1ВН
| Детектор | Измеряемое вещество | Диапазон измерений | Пределы допускаемой основной погрешности: приведенной (п) и относительной (о), % | Порог 1* | Порог 2* |
|---|---|---|---|---|---|
|
ФИД** |
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива |
От 0 до 4000 мг/м3 |
п: ±15 (0 – 50 мг/м3) о: ±15 (50 – 4000 мг/м3) |
100…300мг/м3 |
1600…3600мг/м3 |
|
ТКД, ИКД |
Метан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
Пропан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Бутан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Гексан |
от о до 50% НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
Пары углеводородов нефти, пары нефтепродуктов: керосина, бензина, дизельного топлива по метану, пропану или гексану |
0-50 %НКПР |
п: ±10 |
10% НКПР |
20% НКПР |
|
|
ИКД |
Диоксид углерода |
от 0 до 5% об |
п: ±15 (0 – 0,5%об.) о: ±15 (0,5 – 5%об.) |
0,5 %об |
1,5 %об. |
|
ЭХД |
Кислород |
от 0 до 30%об. |
п: ±3 |
23 %об. |
19 %об. |
|
Оксид углерода |
от 0 до 500 мг/м3 |
п: ±15 (0 – 20 мг/м3) о: ±15 (20 – 500 мг/м3) |
20 мг/м3 |
100 мг/м3 |
|
|
Сероводород |
от 0 до 100 мг/м3 |
п: ±15 (0 – 3 мг/м3) о: ±15 (3 – 100 мг/м3) |
3 мг/м3 |
10 мг/м3 |
|
|
Диоксид серы |
от 0 до 30 мг/м3 |
п: ±15 (0 – 5 мг/м3) о: ±15 (5 – 30 мг/м3) |
10 мг/м3 |
20 мг/м3 |
|
|
Диоксид азота |
от 0 до 10 мг/м3 |
п: ±15 (0 – 2 мг/м3) о: ±15 (2 – 10 мг/м3) |
2 мг/м3 |
10 мг/м3 |
|
|
* по заказу могут быть установлены другие пороги сигнализации, находящиеся в диапазоне измерений, заказчик может самостоятельно изменить пороги сигнализации, используя меню газоанализатора ** перечень веществ, определяемых ФИД |
|||||
Технические характеристики газоанализаторов КОЛИОН-1ВН
| Параметр | Значение |
|---|---|
| Рабочая температура, °С | от минус 40 до 50 |
|
Относительная влажность (неконденсируемая): для исполнений, не содержащих ЭХД (кроме ЭХД О2), % для исполнений с ЭХД (кроме ЭХД О2), % |
от 5 до 95 от 15 до 90 |
| Питание | Li-полимерные аккумуляторы |
| Время работы без подзарядки не менее, ч | 12 |
| Степень защиты оболочки | IP67 |
|
Маркировка взрывозащиты: Газоанализаторы, содержащие ТКД или ИКД Газоанализаторы, не содержащие ТКД и ИКД |
1Ex db ib IIB T4 Gb Х 1Ex ib IIB T4 Gb Х |
| Память, количество результатов измерений | 4000 |
| Связь с компьютером | USB интерфейс |
| Срок службы, лет | 10 |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок, мес | 24 |
| Масса не более, кг | 1 |
| Габариты не более, мм | 200x122x62 |
Комплект поставки
- Газоанализатор переносной Колион-1ВН.
- Комплект ЗИП.
- Комплект документов (паспорт, руководство по эксплуатации).
- Программное обеспечение на электронном носителе.
