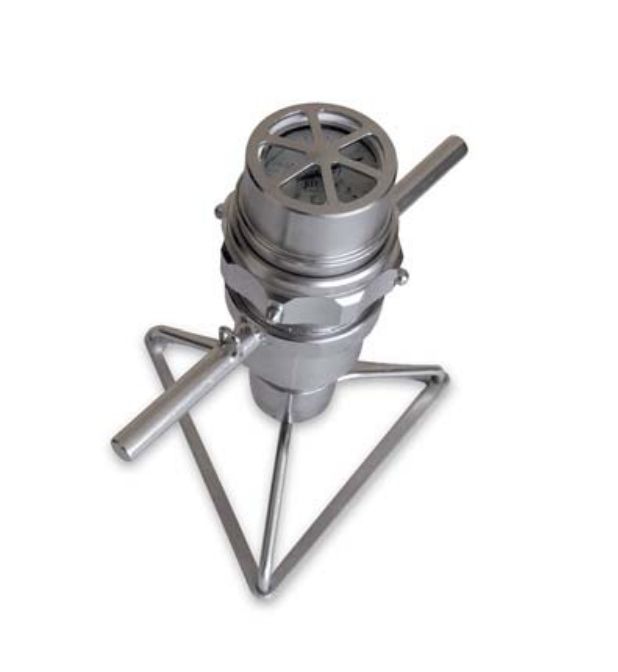

ПГР-1 переносной прибор для контроля газосодержания в буровых растворах
ПГР-1 — переносной механический прибор для оперативного контроля газосодержания буровых растворов. Обеспечивает быстрое и наглядное определение объёмной доли газовой фазы непосредственно на буровой площадке.
Переносной прибор ПГР-1 предназначен для оперативного контроля газовой фазы буровых растворов в процессе строительства и ремонта нефтяных и газовых скважин. Прибор применяется для выявления наличия и оценки объёмной доли газа в буровом растворе непосредственно на месте проведения работ, что позволяет своевременно обнаруживать газонефтеводопроявления и снижать риск аварийных ситуаций.
ПГР-1 относится к приборам эпизодического действия и используется при ручном отборе проб бурового раствора из циркуляционной системы буровой установки. Принцип действия прибора — механический, что обеспечивает простоту эксплуатации, устойчивость к внешним воздействиям и независимость от источников электропитания. Конструкция прибора ориентирована на использование в полевых условиях, включая открытые буровые площадки и производственные помещения в районах с умеренным климатом.
Измерение газосодержания выполняется в кратчайшие сроки — время одного измерения не превышает 90 секунд. Это особенно важно при оперативном технологическом контроле параметров бурового раствора в процессе бурения. ПГР-1 рассчитан на работу с растворами температурой от +5 до +50 °С, что соответствует типовым условиям эксплуатации буровых установок.
Прибор обеспечивает измерение объёмной доли газовой фазы в диапазоне от 0 до 10 %, что позволяет контролировать как незначительное газонасыщение, так и опасные концентрации газа. Цена деления шкалы составляет 1 %, благодаря чему результаты измерений легко интерпретируются обслуживающим персоналом без необходимости сложных расчётов.
Применение прибора ПГР-1 осуществляется в соответствии с действующими отраслевыми нормативными документами, включая Правила безопасности в нефтяной и газовой промышленности ПБ-08-624-03, Инструкцию РД 08-254-98 по предупреждению газонефтеводопроявлений и открытых фонтанов, а также Методики контроля параметров буровых растворов РД 39-00147001-773-2004. Использование прибора в составе системы производственного контроля повышает уровень промышленной безопасности и способствует соблюдению регламентов буровых работ.
Отличительные особенности ПГР-1
- Переносное исполнение для оперативных измерений в полевых условиях.
- Механический принцип действия без применения электроники.
- Ручной способ отбора пробы бурового раствора.
- Диапазон измерений объёмной доли газовой фазы от 0 до 10 %.
- Цена деления шкалы 1 % для наглядной оценки результатов.
- Время измерения не превышает 90 секунд.
- Рабочий диапазон температур от +5 до +50 °С.
- Предназначен для эпизодического технологического контроля.
Области применения
- Циркуляционные системы буровых установок.
- Контроль параметров буровых растворов при строительстве скважин.
- Контроль газосодержания при ремонте и освоении скважин.
- Производственные помещения буровых установок.
- Открытые буровые площадки в условиях умеренного климата.

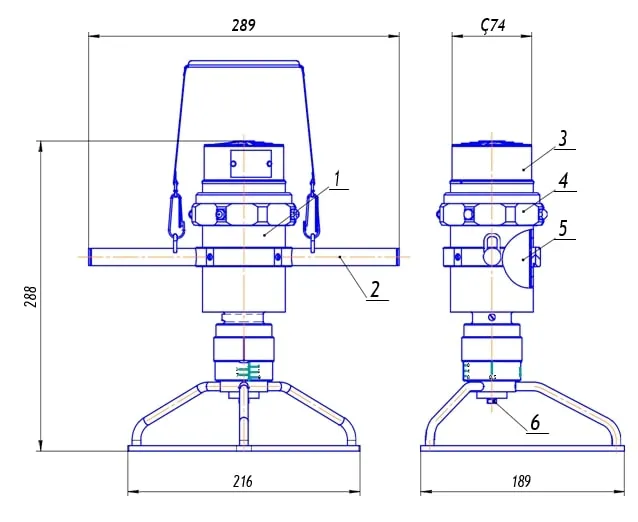

Внешний вид и габаритные размеры ПГР-1
- корпус;
- ручки;
- узел манометра;
- гайка запорная;
- стакан мерный;
- болт М5×16 ГОСТ 7805-70.
Технические характеристики переносной прибор для контроля газосодержания ПГР-1
| Характеристики | Значения |
|---|---|
| Принцип действия прибора | механический |
| Способ отбора пробы | ручной |
| Тип прибора | переносной, эпизодического действия |
| Диапазон измерений объёмной доли газовой фазы в буровом растворе, % | от 0 до 10 |
| Цена деления шкалы, % об. доли | 1 |
| Пределы допускаемой основной абсолютной погрешности, % об. доли | ± 0,5 |
| Рабочий объём стакана мерного, см3 | 288 ± 2 |
| Рабочее давление прибора при проведении измерения, кПа (кгс/см2) | 290 (3) |
| Давление, при воздействии которого прибор сохраняет прочность и плотность, кПа (кгс/см2) | 450 (4,5) |
| Рабочие условия эксплуатации прибора: | |
| - диапазон температуры окружающей среды, °С | от +5 до +50 |
| - диапазон атмосферного давления, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| - относительная влажность при температуре 40 °С и более низких температурах, с конденсацией влаги, %, не более | 100 |
| - рабочее положение прибора | вертикальное |
| - допустимое отклонение в любом направлении от рабочего положения, ° | ± 5 |
| - диапазон температур анализируемой среды (буровых растворов), °С | от +5 до +50 |
| Конструкционные материалы, примененные в приборе: | |
| - корпусные детали | нержавеющая сталь 12Х18Н10Т |
| - стакан мерный | резина маслобензостойкая НО-68-1 НТА |
| Габаритные размеры прибора, мм, не более | 190×290×290 |
| Масса прибора, кг, не более | 4 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы прибора в условиях эксплуатации, лет | 10 |
| Среднее время измерения, с | 90 |
Комплект поставки
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| ИБЯЛ.611313.001 | Прибор контроля газосодержания буровых растворов ПГР-1 | 1 шт. | |
| Комплект ЗИП | 1 компл. | Согласно ведомости ЗИП | |
| ИБЯЛ.611313.001ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ведомости эксплуатационных документов | |
| Примечание — За отдельную плату предприятие–изготовитель поставляет стакан мерный ИБЯЛ. 725317.012. | |||
