СГГ-20Микро переносной сигнализатор-течеискатель горючих газов
СГГ-20Микро — переносной сигнализатор-течеискатель горючих газов для непрерывного контроля атмосферы и оперативного обнаружения утечек. Прибор обеспечивает своевременное оповещение о загазованности и повышает безопасность работ на газоопасных объектах.
СГГ-20Микро переносной сигнализатор-течеискатель горючих газов, предназначенный для обеспечения промышленной безопасности и оперативного выявления утечек газа в воздухе рабочей зоны. Прибор применяется для контроля загазованности и раннего обнаружения опасных концентраций горючих газов при эксплуатации газового оборудования, трубопроводов и технологических установок. Сигнализатор газов СГГ-20Микро используется как персональное средство защиты и как инструмент оперативной диагностики при регламентных и внеплановых работах.
Сигнализатор горючих газов СГГ-20Микро ибял 413531.012 функционирует в режиме непрерывного контроля атмосферы и автоматически реагирует на превышение установленных порогов концентрации. Встроенный чувствительный элемент обеспечивает высокую надёжность обнаружения утечек и устойчивость показаний при эксплуатации в производственных условиях. При достижении опасного уровня газа сигнализатор СГГ-20Микро формирует световую и звуковую сигнализацию, своевременно информируя персонал о возникновении потенциально взрывоопасной ситуации.
Конструкция СГГ-20Микро ориентирована на переносное применение и ежедневную эксплуатацию. Компактные габариты и малая масса позволяют использовать прибор при выполнении обходов, осмотров и ремонтных операций. Переносной формат делает сигнализатор газов СГГ-20Микро удобным для работы в ограниченных пространствах, колодцах, технологических нишах и вблизи узлов газового оборудования. Прибор не требует сложной настройки и может применяться персоналом различной квалификации.
СГГ-20Микро применяется как течеискатель для локализации источников утечки, так и как персональный сигнализатор для контроля загазованности рабочей зоны. Такое сочетание функций повышает уровень безопасности при выполнении работ, связанных с обслуживанием газовых систем. Сигнализатор СГГ-20Микро подходит для эксплуатации в составе программ производственного контроля, охраны труда и промышленной безопасности на объектах различного назначения.
Отличительные особенности сигнализатора СГГ-20Микро
- Переносное исполнение для индивидуального и оперативного контроля.
- Непрерывный мониторинг концентрации горючих газов в воздухе.
- Световая и звуковая сигнализация при превышении пороговых значений.
- Быстрый отклик чувствительного элемента на появление газа.
- Компактные габариты и малая масса для удобства эксплуатации.
- Устойчивость к внешним воздействиям при производственном применении.
Сферы применения СГГ-20Микро
- Эксплуатация и обслуживание газового оборудования.
- Контроль загазованности при проведении ремонтных работ.
- Поиск и локализация утечек горючих газов.
- Обеспечение охраны труда и промышленной безопасности.
- Обследование замкнутых и труднодоступных пространств.
- Применение в газовых службах и аварийных бригадах.

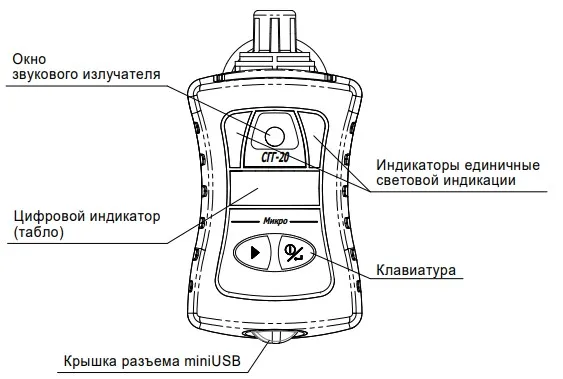

Органы управления СГГ-20Микро
Исполнения газовых сигнализаторов СГГ-20 Микро
| Модификации сигнализаторов | Поверочный компонент | Тип датчика | Контролируемые вещества | Единица физической величины | Длина кабеля, м |
|---|---|---|---|---|---|
| СГГ-20Микро/-Л | метан (СН4) | встроенный | горючие газы и пары | % НКПР | нет |
| СГГ-20Микро-01/-Л | метан (СН4) |
гибкий держатель |
горючие газы и пары, | % НКПР | 0,3 |
| СГГ-20Микро-02/-Л | метан (СН4) | выносной | горючие газы и пары, | % НКПР |
от 1 до 10 по умолчанию 5 |
| СГГ-20Микро-03К/-Л | метан (СН4) | выносной | горючие газы и пары, | % НКПР | 1,0* |
| СГГ-20Микро-М/-Л | метан (СН4) | встроенный | метан (СН4) |
объемная доля, % |
нет |
| СГГ-20Микро-01М/-Л | метан (СН4) |
гибкий держатель |
метан (СН4) |
объемная доля, % |
0,3 |
| СГГ-20Микро-02М/-Л | метан (СН4) | выносной | метан (СН4) |
объемная доля, % |
от 1 до 10 по умолчанию 5 |
| СГГ-20Микро-П/-Л | пропан (С3Н8) | встроенный | пропан (С3Н8) |
объемная доля, % |
нет |
| СГГ-20Микро-01П/-Л | пропан (С3Н8) |
гибкий держатель |
пропан (С3Н8) |
объемная доля, % |
0,3 |
| СГГ-20Микро-02П/-Л | пропан (С3Н8) | выносной | пропан (С3Н8) |
объемная доля, % |
от 1 до 10, по умолчанию 5 |
| СГГ-20Микро-В/-Л | водород (Н2) | встроенный | водород (Н2) |
объемная доля, % |
нет |
| СГГ-20Микро-01В/-Л | водород (Н2) |
гибкий держатель |
водород (Н2) |
объемная доля, % |
0,3 |
| СГГ-20Микро-02В/-Л | водород (Н2) | выносной | водород (Н2) |
объемная доля, % |
от 1 до 10, по умолчанию 5 |
| СГГ-20Микро-Г/-Л | гексан (С6Н14) | встроенный | гексан (С6Н14) | % НКПР | нет |
| СГГ-20Микро-01Г/-Л | гексан (С6Н14) |
гибкий держатель |
гексан (С6Н14) | % НКПР | 0,3 |
| СГГ-20Микро-02Г/-Л | гексан (С6Н14) | выносной | гексан (С6Н14) | % НКПР |
от 1 до 10, по умолчанию 5 |
| СГГ-20Микро-02ГД/-Л | гексан (С6Н14) | встроенный | гексан (С6Н14) | % НКПР | нет |
Технические характеристики сигнализатора горючих газов СГГ-20Микро
| Характеристики | Значения |
|---|---|
| Тип сигнализатора | индивидуальный |
| Виды сигнализации | световая, звуковая, вибросигнал |
| Способ забора пробы | диффузионный (конвекционный) или принудительный * |
| Принцип действия | термохимический |
| Диапазон измерений / диапазон показаний: | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | (0 - 50) / (0 - 60) |
| - для модификаций СГГ-20Микро-М, -01М, -02М на метан, об. доля % | (0 - 2,5) / (0 - 3) |
| - для модификаций СГГ-20Микро-В, -01В на водород, об. доля % | (0 - 2) / (0 - 2,4) |
| - для модификаций СГГ-20Микро-П, -01П на пропан, об. доля % | (0 - 0,85) / (0 - 1) |
| Пределы допускаемой основной абсолютной погрешности: | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР | ± 5 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | ± 0,25 |
| - для модификаций СГГ-20Микро-В, -01В, об. доля % | ± 0,2 |
| - для модификаций СГГ-20Микро-П, -01П, об. доля % | ± 0,09 |
| Пороги срабатывания, установленные при выпуске из производства (ПОРОГ1 / ПОРОГ2): | |
| - для СГГ-20Микро и модификаций -01, -02, -02Г, -02ГД, -03К, % НКПР (ПОРОГ1 / ПОРОГ2) | 7 / 12 |
| - для модификаций СГГ-20Микро-М, -01М, -02М, об. доля % | 0,5 / 1 |
| - для модификаций СГГ-20Микро-В, -01В, об. доля % | 0,4 / 0,8 |
| - для модификаций СГГ-20Микро-П, -01П, об. доля % | 0,17 / 0,34 |
| Чувствительность течеискателя по поверочному компоненту, % об. доли | 0,01 (0,001 - по заказу) |
| Время срабатывания сигнализации, с, не более: | |
| - для всех сигнализаторов, кроме СГГ-20Микро-02Г | 15 |
| - для СГГ-20Микро-02Г | 20 |
| Уровень звукового давления по оси акустического излучателя (на расстоянии 0,3 м), дБ, не менее | 70 |
| Маркировка взрывозащиты | 1EXibdllCT6 Х |
| Диапазон рабочих температур, °С | от -40 до +50 |
| Степень защиты по ГОСТ 14254-96 | IP 68 |
| Диапазон относительной влажности окружающей среды при +35 °С без конденсации влаги, % | от 30 до 95 |
| Время непрерывный работы сигнализатора при температуре окружающей среды (20 ± 5) °С (- 40 °С), ч, не менее | 14 (10) |
| Интерфейс обмена данными с ПК | USB |
| Габаритные размеры (Д×Ш×В), мм, не более: | |
| - для сигнализаторов СГГ-20Микро, -М, -02ГД, -В, -П | 55×50×105 |
| - для остальных сигнализаторов | 55×50×125 |
| Масса, кг, не более: | |
| - для сигнализаторов СГГ-20Микро, -М | 0,2 |
| - для остальных сигнализаторов | 0,3 |
| Межкалибровочный интервал, мес. | 12 |
| Межповерочный интервал, мес. | 12 |
| Гарантийный срок эксплуатации (с даты отгрузки), мес. | 18 |
Примечание: * - принудительный забор пробы осуществляется за счёт внешнего побудителя расхода или меха резинового; при работе во взрывоопасной зоне внешний побудитель расхода должен иметь взрывозащищённое исполнение.
Комплект поставки
| Наименование | Количество |
|---|---|
| Сигнализатор СГГ-20 Микро (в зависимости от модификации) | 1 шт. |
| Кабель USB в упаковке ИБЯЛ.413955.013 | 1 шт. |
| Устройство зарядное в упаковке (для Li-Ion) ИБЯЛ.413955.046 | 1 шт. |
| Колпачок поверочный (ТХД встроенный) ИБЯЛ.301121.05 | 1 шт. |
| Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 – 2 м | 4 шт. |
| Винт ISO 7380-1 М3х4-А2 | 1 шт. |
| Ключ шестигранный изогнутый, 2 мм | 1 шт. |
| Комплект документов | 1 комплект |
Аксессуары и принадлежности к СГГ-20 Микро
- Мех резиновый ИБЯЛ.302646.001;
- Газозаборник ИБЯЛ.418311.043;
- Пробозаборник ИБЯЛ.418311.033 для отбора пробы из труднодоступных мест;
- Пробозаборник М ИБЯЛ.418311.082 (пробозаборный зонд; без трубки ПВХ) наконечник зонда заменён на конусообразный для технологических отверстий. Предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов;
- Пробозаборник ИБЯЛ.418311.050, с трубкой ПВХ 10 м;
- Комплект для ручного забора пробы ИБЯЛ.413938.003б (Мех резиновый ИБЯЛ.302646.001 + Трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 -10 м);
- Датчик ИБЯЛ.413226.051;
- Блок аккумуляторный ИБЯЛ.563511.004;
- Диск с сервисным программным обеспечением для ПЭВМ ИБЯЛ.431212.017.
