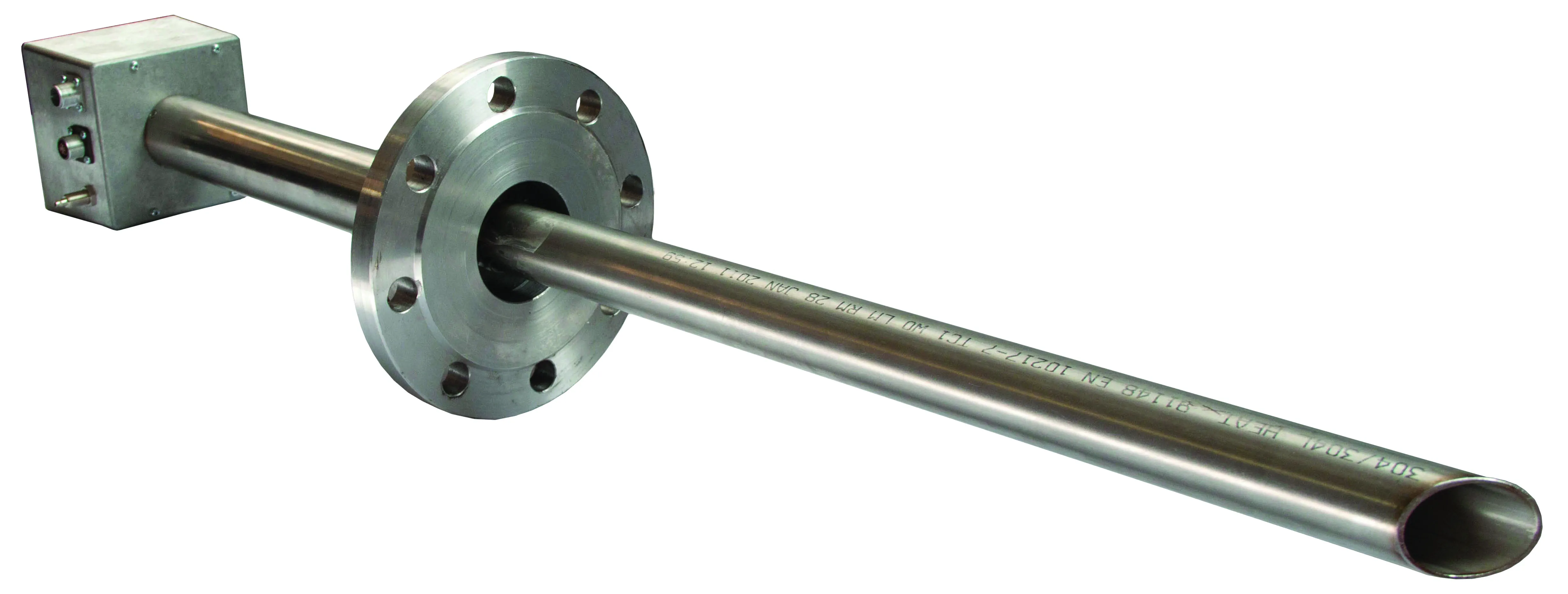

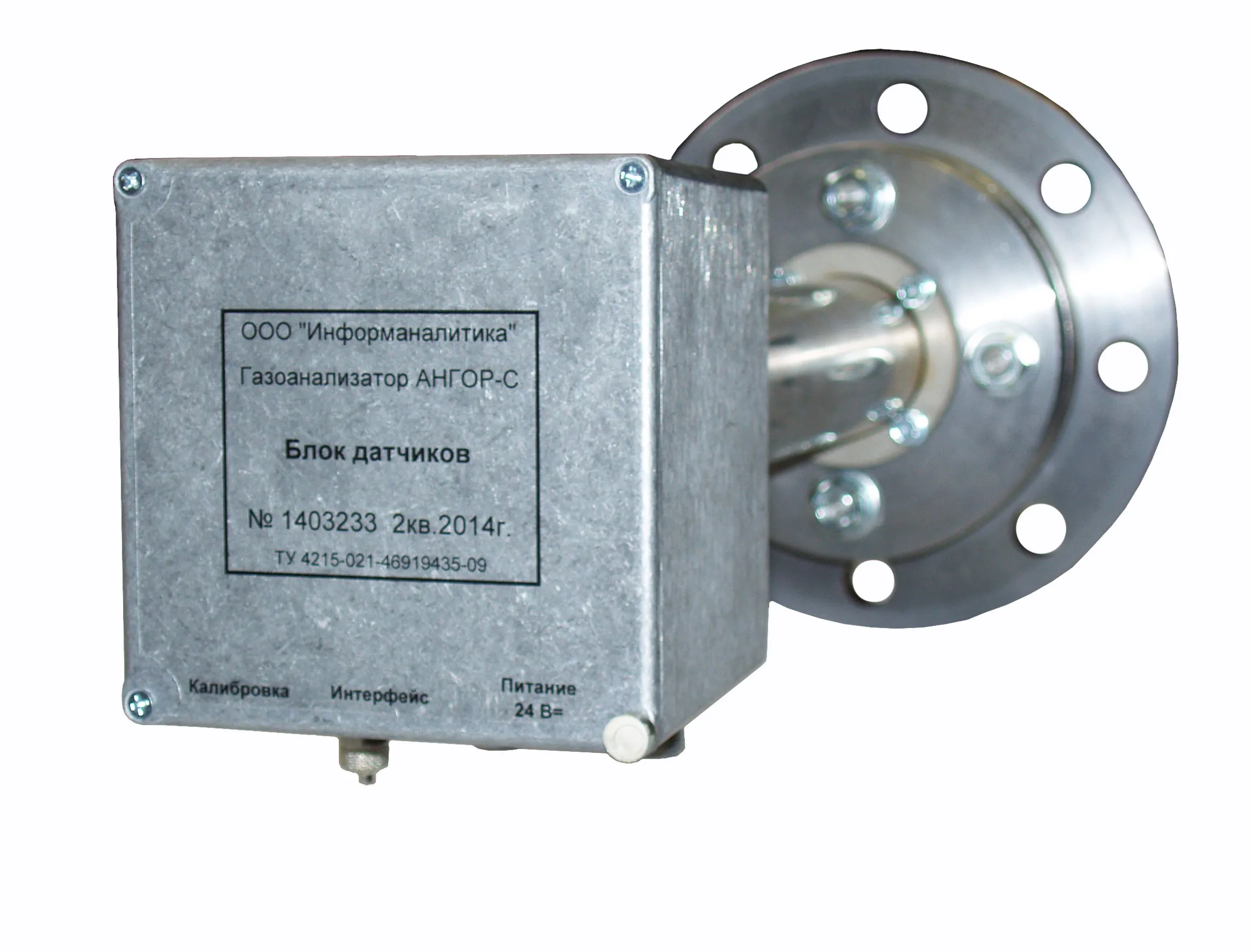

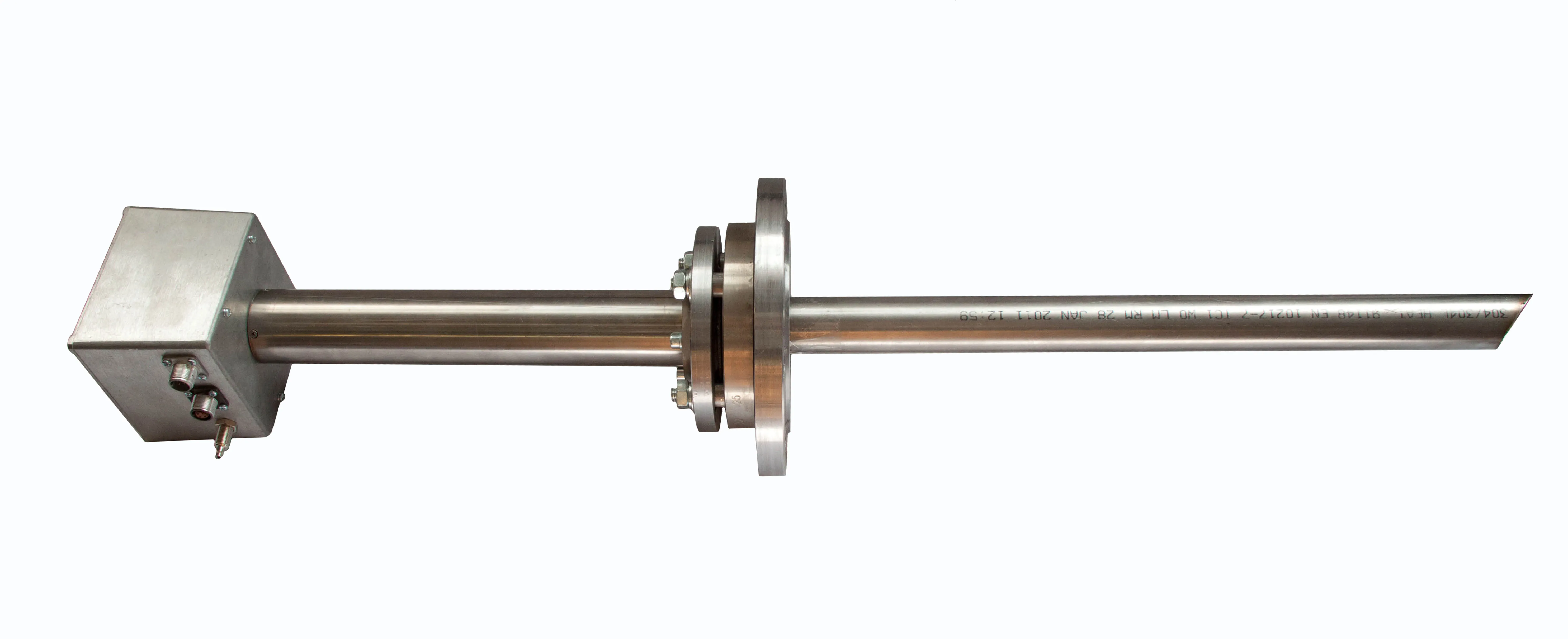

АНГОР-С стационарный быстродействующий газоанализатор
Стационарный быстродействующий газоанализатор АНГОР-С предназначен для контроля O₂, CO и NO в отходящих газах топливных установок и оптимизации процессов горения. Прибор обеспечивает экологический мониторинг и снижение расхода топлива за счёт точного и оперативного анализа состава дымовых газов.
Стационарный быстродействующий газоанализатор АНГОР-С представляет собой высокотехнологичное решение для непрерывного измерения концентраций O₂, CO и NO в отходящих газах топливосжигающих установок. Прибор разработан для задач промышленного экологического контроля и автоматизации процессов горения на энергетических и технологических объектах. Газоанализатор промышленных выбросов Ангор-С обеспечивает точные и оперативные данные, необходимые для повышения эффективности работы оборудования и снижения негативного воздействия на окружающую среду.
Многокомпонентный газоанализатор АНГОР-С использует высокотемпературные твердотельные сенсоры, позволяющие выполнять измерения непосредственно в потоке дымовых газов при температурах выше точки росы. Это исключает необходимость применения сложных и ненадёжных систем пробоподготовки и значительно повышает стабильность результатов. Высокое быстродействие измерительного тракта (типично от 1 до 4 секунд) делает прибор эффективным инструментом для динамического управления режимами горения топлива.
АНГОР-С предназначен не только для контроля выбросов, но и для оптимизации процессов сжигания и газификации твёрдого топлива и органических отходов, включая установки по получению биогаза и синтез-газа. Контроль O₂, CO и NO топливных установок позволяет выстраивать алгоритмы регулирования горения с целью снижения образования оксидов азота и уменьшения потерь тепловой энергии. Встроенные функции формирования управляющих сигналов обеспечивают интеграцию прибора в автоматизированные системы управления технологическими процессами.
Газоанализатор отходящих газов топливосжигающих установок АНГОР-С используется для экологического мониторинга выбросов загрязняющих веществ и для управления системами снижения NOx. Реализованные алгоритмы регулирования по показателям CO и O₂ позволяют добиться значительной экономии топлива, что особенно важно для котельных агрегатов средней и большой мощности. Экономический эффект от внедрения прибора выражается в снижении расхода топлива и увеличении ресурса оборудования.
Конструкция прибора ориентирована на длительную эксплуатацию в тяжёлых промышленных условиях. Возможность изменения длины пробоотборного зонда обеспечивает адаптацию к различным типам дымоходов и технологических каналов. Система автоматической диагностики и калибровки поддерживает стабильность метрологических характеристик без необходимости демонтажа оборудования, а встроенная защита предотвращает повреждение датчиков при перегрузках по концентрации и риске образования конденсата.
Стационарный быстродействующий газоанализатор АНГОР-С является универсальным решением для предприятий, использующих газовое, угольное и мазутное топливо. Он сочетает функции контроля, анализа и управления, формируя основу для построения современных энергоэффективных и экологически ориентированных производств.
Отличительные особенности модели АНГОР-С
- Высокотемпературные твердотельные сенсоры, устойчивые к органическим примесям.
- Быстродействие измерений от 1 до 4 секунд.
- Измерение концентраций O₂, CO и NO в потоке дымовых газов выше точки росы.
- Отсутствие необходимости в громоздких системах пробоподготовки.
- Автоматическая очистка входного фильтра.
- Полная самодиагностика и автоматизация калибровочных процедур.
- Возможность поверки без демонтажа оборудования.
- Формирование управляющих сигналов для промышленных контроллеров и АСУ ТП.
- Алгоритмы регулирования режимов горения по CO и O₂.
- Низкое энергопотребление и надёжная долговечная конструкция.
Сферы применения
- Котельные установки и теплоэлектроцентрали.
- Печи обжига и металлургические печи.
- Коксовые и стеклоплавильные производства.
- Мусоросжигательные заводы.
- Установки газификации твёрдого топлива и органических отходов.
- Системы экологического мониторинга промышленных выбросов.

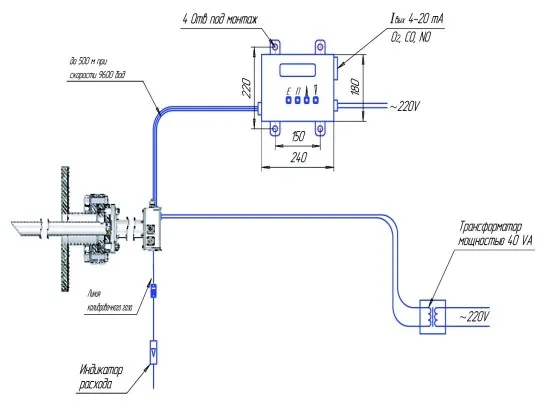

Схема монтажа газоанализатора АНГОР-С

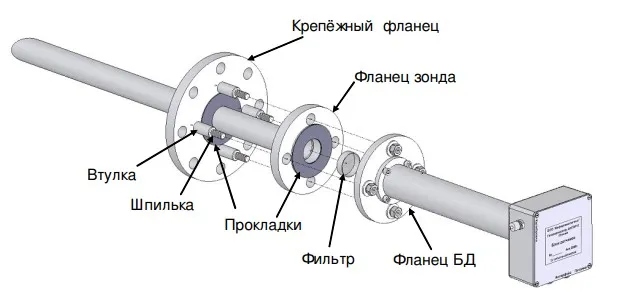

Схема сборки блока датчиков
Метрологические характеристики газоанализатора АНГОР-С
| Измеряемый газ | Диапазон измерения | Диапазон показаний | Предел допускаемой основной погрешности | |
|---|---|---|---|---|
| абсолютной | относительной | |||
|
Кислород O2 |
(0 - 1) % об. | (0 - 99) % об. | ± 0,1 % | - |
| (1 - 25) % об. | - | ± 10 % | ||
| Оксид углерода CO | (0 - 300) ppm |
(0 - 20000) млн-1 |
± 45 ppm | - |
| (300 - 2500) ppm | - | ± 15 % | ||
| Оксид азота NO | (0 - 200) ppm |
(0 - 5000) млн-1 |
± 30 ppm | - |
| (200 - 1500) ppm | - | ± 15 % | ||
Технические характеристики стационарного газоанализатора АНГОР-С
| Характеристики | Значения |
|---|---|
| Госповерка | есть |
| Время установки показаний концентрации измеряемых газов (при длине пробоотборного зонда 1,5 м), сек: | |
| - по уровню 30 % | 1 |
| - по уровню 90 % | 4 |
| Допускаемый интервал времени работы газоанализатора без корректировки показаний, сутки, не менее | 30 |
| Степень защиты от пыли и влаги: | |
| - блок индикации и управления | IP50 |
| - блок датчиков | IP54 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до +70 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - относительная влажность окружающего воздуха, % | от 15 до 98 |
| Параметры анализируемой газовой смеси: | |
| - температура, °С | от 0 до +1000 |
| - разряжение, мм рт. ст., не более | 80 |
| - влажность (по t° точки росы), °С, не более | +70 |
| - массовая концентрация пыли, г/м3, не более | +70 |
| Напряжение питания, В (частота, Гц) | 24 (50), 220 (50) |
| Потребляемая мощность, Вт, не более | 150 |
| Выходные сигналы (гальванически развязанные), мА | 4 - 20 |
| Интерфейс цифровой связи | Modbus RTU (RS-485) |
| Габаритные размеры, мм, не более: | |
| - блок индикации | 160×100×75 |
| - блок датчиков (без учета пробоотборного зонда) | Ø195×420 |
| Масса, кг, не более: | |
| - блок индикации | 0,95 |
| - блок датчиков (без учета пробоотборного зонда) | 8 |
| Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора), ч | 15000 |
| Средний полный срок службы газоанализатора, лет | 8 |
| Межповерочный интервал, мес | 12 |
Комплект поставки АНГОР-С
| Наименование элемента | Количество, шт. |
|---|---|
| Блок датчиков (БД) с металлическим зондом | 1 |
| Блок индикации и управления (контроллер) | 1 |
| Комплект ЗИП согласно ведомости | 1 |
| Источник питания 24 В для БД | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (по запросу) | 1 |
По отдельному договору для организации калибровки и поверки поставляются поверочные газовые смеси (ПГС):
| Определяемый газ (канал измерения) | Диапазон измерений, млн-1 | Номинальное значение объёмной доли определяемого компонента, допускаемое отклонение от номинального значения, млн-1 | Пределы абсолютной погрешности, млн-1 | Источник ПГС | ||
|---|---|---|---|---|---|---|
| ПГС №1 | ПГС №2 | ПГС №3 | ||||
|
Кислород O2 |
(0 - 25) % об. | (1 ± 0,1) % об. | - | - | ± 0,03 % об. |
ГСО-ПГС O2/N2№ 3719-87 |
| - | (12,5 ± 1) % об. | (22,5 ± 1) % об. | ± 0,1 % об. |
ГСО-ПГС O2/N2№ 3726-87 |
||
| Оксид углерода CO | (0 - 2500) | ПНГ - воздух | - | - | - | ПНГ-воздух, ТУ 6-21-5-85 |
| - | 1300 ± 150 | ± 80 | ГСО-ПГС CO/воздух № 3855-87 | |||
| 2500 ± 300 | ± 100 | ГСО-ПГС CO/воздух № 3856-87 | ||||
| Оксид азота NO | 0 - 1500 | ПНГ - воздух | - | - | - | ПНГ-воздух, ТУ 6-21-5-85 |
| - | 750 ± 75 | ± 45 |
Генератор ГР645-03М в комплекте с ГСО-ПГС NO/N2№ 4024-87 |
|||
| - | 1350 ± 135 | ± 80 | ||||
