СТГ-3, СТГ-3-И сигнализатор загазованности шлейфовый газосигнализатор токсичных и горючих газов
СТГ-3 и СТГ-3-И — шлейфовые стационарные сигнализаторы загазованности для непрерывного контроля токсичных и горючих газов. Обеспечивают надёжную индикацию опасных концентраций и легко интегрируются в системы промышленной безопасности.
Сигнализаторы загазованности СТГ-3 и СТГ-3-И предназначены для непрерывного контроля параметров газовой среды в помещениях различного назначения и обеспечения безопасности персонала при эксплуатации инженерных и технологических систем. Оборудование относится к стационарным газоанализаторам шлейфового типа и применяется для раннего обнаружения опасных концентраций токсичных и горючих газов, а также для контроля содержания кислорода в воздухе рабочей зоны.
Сигнализаторы обеспечивают измерение концентраций CO, H₂S, SO₂, Cl₂, NH₃, NO₂, HCl, O₂, что позволяет использовать их в системах комплексного мониторинга атмосферы. В зависимости от типа контролируемого газа применяется электрохимический или термохимический принцип действия, обеспечивающий высокую селективность, стабильность показаний и надёжную работу в режиме 24/7. Забор пробы осуществляется диффузионным способом, без применения насосов и дополнительных линий отбора.
Модели СТГ-3 и СТГ-3-И поддерживают шлейфовое соединение датчиков, что упрощает проектирование распределённых систем газового контроля и снижает затраты на кабельную инфраструктуру. Сигнализаторы формируют световую индикацию состояния по месту установки, а модификация СТГ-3-И дополнительно оснащается звуковой сигнализацией и цифровым интерфейсом RS-485 для передачи данных о концентрации газов с адресной идентификацией каждого датчика.
Оборудование рассчитано на эксплуатацию в сложных условиях. Температурный диапазон от −40 до +50 °С и степень пылевлагозащиты IP66 обеспечивают стабильную работу в производственных, коммунальных и технических помещениях. Конструкция позволяет выполнять демонтаж отдельного датчика без нарушения целостности шлейфа, что упрощает техническое обслуживание и снижает время простоя системы. Для калибровки и градуировки на месте установки могут применяться соединительные коробки КСГ и КСГИ с использованием ключа iButton.
Сигнализаторы СТГ-3 и СТГ-3-И предназначены для защиты персонала от отравления токсичными газами, последствий дефицита или избытка кислорода, а также от рисков взрыва горючих газов и паров. Оборудование легко интегрируется с блоками питания и сигнализации и используется как элемент комплексных систем промышленной и коммунальной безопасности.
Отличительные особенности СТГ-3 / СТГ-3-И
- Шлейфовое соединение датчиков с 4-проводной линией для двухпороговых систем и 3-проводной для однопороговых.
- Возможность одновременного контроля токсичных и горючих газов в произвольной комбинации.
- Подключение к одному шлейфу до 16 датчиков по ДВК или до 30 датчиков по ПДК рабочей зоны с учётом потребляемой мощности.
- Передача данных о концентрации газов по интерфейсу RS-485 с адресацией датчиков для модификации СТГ-3-И.
- Длина линии связи до 1000 метров.
- Световая сигнализация для всех исполнений и звуковая сигнализация для СТГ-3-И.
- Возможность демонтажа датчика без разрыва шлейфа.
- Поддержка градуировки по месту установки без демонтажа оборудования.
- Исполнение для агрессивных сред с опцией отказа от звуковой сигнализации и применением коррозионно-стойких элементов.
Сферы применения сигнализатора загазованности СТГ-3 / СТГ-3-И
- Контроль атмосферы промышленных и коммунально-бытовых помещений.
- Помещения с системами отопления, холодильными установками и технологическим оборудованием.
- Гаражи, автопаркинги и транспортные депо.
- Объекты теплоэнергетики и инженерной инфраструктуры.
- Коллекторы, тоннели и подземные коммуникации.
- Горводоканалы и очистные сооружения.
- Производственные предприятия с риском утечек токсичных и горючих газов.

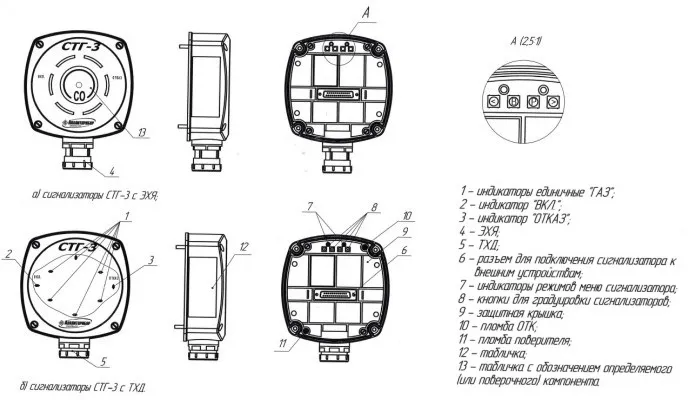

Внешний вид СТГ-3
Метрологические характеристики сигнализатора загазованности СТГ-3
| Наименование |
Измеряемые газы |
Диапазон измерения |
Порог1 | Порог2 |
Участок диапазона измерений |
Предел допускаемой основной погрешности |
Время срабатывания сигнализации |
|---|---|---|---|---|---|---|---|
|
СТГ-3-СО СТГ-3-И-СО |
СО | 0 - 200 мг/м3 | 20 мг/м3 | 100 мг/м3 | 0 - 20 мг/м3 | ± 5 мг/м3 | 30 c |
| 20 - 200 мг/м3 | ± 25 % | ||||||
|
СТГ-3-H2S СТГ-3-И-H2S |
H2S | 0 - 40 мг/м3 | 10 мг/м3 | 40 мг/м3 | 0 - 10 мг/м3 | ± 2 мг/м3 | 30 c |
| 10 - 40 мг/м3 | ± (2 + 0,25(Свх-10)) мг/м3 | ||||||
|
СТГ-3-SO2 СТГ-3-И-SO2 |
SO2 | 0 - 20 мг/м3 | 10 мг/м3 | 20 мг/м3 | 0 - 10 мг/м3 | ± 2 мг/м3 | 30 c |
| 10 - 20 мг/м3 | ± (2 + 0,25(Свх-10)) мг/м3 | ||||||
|
СТГ-3-Cl2 СТГ-3-И-Cl2 |
Cl2 | 0 - 25 мг/м3 | 1 мг/м3 | 5 мг/м3 | 0 - 1 мг/м3 | ± 0,25 мг/м3 | 30 c |
| 1 - 25 мг/м3 | ± 25 % | ||||||
|
СТГ-3-NH3-20 СТГ-3-И-NH3-20 |
NH3 | 0 - 600 мг/м3 | 20 мг/м3 | 60 мг/м3 | 0 - 600 мг/м3 | ± 5 мг/м3 | 60 c |
|
СТГ-3-NH3-500 СТГ-3-И-NH3-500 |
200 - 2000 мг/м3 | - | 500 мг/м3 | 200 - 2000 мг/м3 | ± 25 % | ||
|
СТГ-3-O2 СТГ-3-И-O2 |
O2 | 0 - 30 % об. | 18 % об. | 23 % об. | 0 - 30 % об. | ± 0,9 % об. | 30 c |
|
СТГ-3-NO2 СТГ-3-И-NO2 |
NO2 | 0 - 10 мг/м3 | 2 мг/м3 | 10 мг/м3 | 0 - 2 мг/м3 | ± 0,5 мг/м3 | 30 c |
| 2 - 10 мг/м3 | ± (0,5 + 0,17(Свх-2)) мг/м3 | ||||||
|
СТГ-3-HCl СТГ-3-И-HCl |
HCl | 5 - 30 мг/м3 | 5 мг/м3 | 5 мг/м3 | 5 - 30 мг/м3 | ± 25 % | 60 c |
|
СТГ-3-Eх СТГ-3-И-Eх |
Eх | 0 - 50 % НКПР | 10 % НКПР | 20 % НКПР | 0 - 50 % НКПР | 15 c |
Технические характеристики сигнализатора СТГ-3
| Характеристики | Значения |
|---|---|
| Принцип измерения (в зависимости от измеряемого газа) | электрохимический или термохимический |
|
Напряжение питания |
от источника постоянного тока с выходным напряжением 10 до 36 В |
| от блока питания и сигнализации БПС-3, БПС-3-И | |
| Потребляемая мощность, Вт: | |
| - для СТГ-3-Ех, СТГ-3-И-Ех | 3 |
| - остальные сигнализаторы | 2 |
| Способ передачи данных о загазованности: | |
| - для СТГ-3-И | цифровой канал RS-485 (протокол Modbus) |
| - для СТГ-3 | оптоэлектронное реле на каждый из порогов (40 В; 0,2 А) |
| Диапазон температуры окружающей среды, °С: | от -40 до +50 |
| - для СТГ-3-О2 и СТГ-3-И-О2 | от -20 до +50 |
| Степень защиты от влаги и пыли (в сборе с соединительной коробкой) | |
| - при использовании без коробки соединительной | IP20 |
| - при подключении к коробке соединительной | IP65 |
| Звуковая сигнализация (только для СТГ-3-И), дБ | 85 |
| Габаритные размеры, мм | 200×135×180 |
| Масса, кг | 0,8 |
| Длина линии связи, м, не более | 1000 |
| Рекомендуемый кабель для монтажа: | |
| - для СТГ-3-ХХ | КВВГЭ 4×1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) |
| - для СТГ-3-И-ХХ | МКЭШВ 2×2×1,5 (или аналогичный с наружным диаметром от 9 до 14 мм) |
| Срок службы датчика, лет | 3 |
| Межкалибровочный интервал, мес. | 6 |
| Межповерочный интервал, мес. | 12 |
| Средний полный срок службы сигнализатора, лет | 10 |
| Гарантийный срок эксплуатации сигнализатора со дня отгрузки | 24 месяца |
| Гарантийный срок эксплуатации ТХД, ЭХЯ | 12 месяцев |
| Гарантийный срок хранения | 6 месяцев |
Комплект поставки
- сигнализатор газов шлейфовый СТГ-3 (согласно исполнению);
- комплект ЗИП;
- комплект документов.
Дополнительное оборудование и аксессуары к СТГ-3
- соединительная коробка типа КС ИБЯЛ.426479.045 или коробка соединительная с гнездом iButton типа КСГ ИБЯЛ.426479.045-01 для безадресных СТГ-3;
- коробка соединительная типа КСИ ИБЯЛ.426479.045-02 либо соединительная коробка с гнездом iButton КСГИ ИБЯЛ.426479.045-0 для адресных сигнализаторов СТГ-3-И;
- электрохимический датчик для замены отработавшего свой ресурс;
- термохимический датчик для замены отработавшего свой ресурс;
- индикатор расхода ИБЯЛ.418622.003-05;
- вентиль точной регулировки ИБЯЛ.306577.002;
- блок питания и сигнализации БПС-3(для сигнализаторов безадресного исполнения) или БПС-3-И (для сигнализаторов адресного исполнения);
- ключи iButton DS1971-F5 для управления сигнализатором;
- генератор газовых смесей ГДП-102 ИБЯЛ.413142.002;
- источник микропотока (H2S, SO2, Cl2, NO2) для использования совместно с генератором ГДП-102;
- баллоны с поверочной газовой смесью (4-литровые);
- фильтры для защиты электрохимической ячейки и термохимического датчика от вредных веществ;
- диск с программным обеспечением;
- дополнительный поверочный колпак ИБЯЛ.725322.002;
- адаптер DS9097U-S09 и переходник DS1402RP8.
