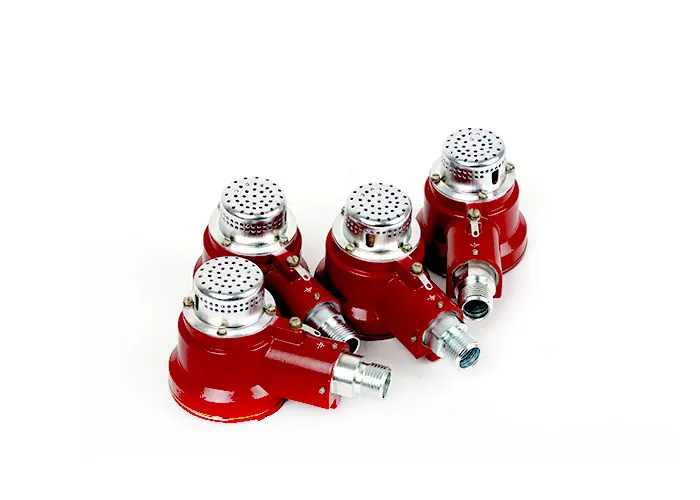

СТМ-10 сигнализатор-газоанализатор горючих газов (Ex) стационарный
Сигнализатор загазованности СТМ-10 предназначен для автоматического контроля многокомпонентных смесей горючих газов и паров. Обеспечивает раннее обнаружение опасных концентраций и повышает уровень промышленной и пожарной безопасности.
Сигнализатор горючих газов СТМ-10 — это стационарный газоанализатор, предназначенный для автоматического непрерывного контроля довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров. Прибор применяется в системах промышленной безопасности для раннего выявления загазованности и предотвращения аварийных ситуаций на взрыво- и пожароопасных объектах. Газоанализатор СТМ-10 обеспечивает надёжный мониторинг концентраций горючих веществ в воздухе рабочих зон и технологических помещений, где присутствует риск утечек газа.
Сигнализатор загазованности СТМ-10 относится к стационарным средствам газового контроля и работает на основе термохимического принципа действия. Такой подход обеспечивает стабильные измерения при контроле широкого перечня горючих газов и паров. Отбор пробы осуществляется адиффузионным или принудительным способом, что позволяет адаптировать сигнализатор газов СТМ-10 под особенности конкретного объекта и условия эксплуатации.
При достижении установленных пороговых значений довзрывоопасных концентраций прибор формирует световую индикацию на лицевой панели по каждому каналу. Аналогичная сигнализация активируется при неисправности датчика сигнализатора СТМ-10, что повышает эксплуатационную надёжность и упрощает технический контроль. Сигнализатор СТМ-10 аналитприбор рассчитан на работу в сложных климатических условиях и сохраняет работоспособность в диапазоне температур от −60 до +50 °C.
Отличительные особенности сигнализатора СТМ-10
- Контроль довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров.
- Стационарное исполнение для круглосуточного непрерывного мониторинга.
- Термохимический принцип измерения с высокой стабильностью показаний.
- Поддержка адиффузионного и принудительного способов отбора пробы.
- Световая сигнализация по каждому каналу при превышении порогов или неисправности датчика.
- Контроль более 140 видов горючих веществ и их паров.
- Широкий температурный диапазон эксплуатации от −60 до +50 °C.
- Соответствие требованиям промышленной и пожарной безопасности.
- Наличие сертификата Российского морского регистра для применения на судах и морских объектах.
Области применения
- Объекты добычи, переработки и транспортировки газа, нефти и нефтепродуктов.
- Предприятия топливно-энергетического комплекса, включая ТЭЦ и ГРЭС.
- Газовые и автомобильные хозяйства различного назначения.
- Автозаправочные и газонаполнительные станции.
- Промышленные предприятия с окрасочными и канализационными участками.
- Котельные и технологические помещения с использованием газового оборудования.
- Химические, нефтехимические и нефтеперерабатывающие производства.
Сигнализатор горючих газов СТМ-10 применяется как элемент систем промышленного газового контроля и автоматизированных комплексов безопасности. Датчик СТМ-10 обеспечивает своевременное обнаружение опасных концентраций и снижает риск возникновения пожаров и взрывов. Благодаря надёжной конструкции и расширенному перечню контролируемых веществ сигнализатор СТМ-10 остаётся эффективным решением для ответственных промышленных объектов, где требуется стабильный и точный газоанализ.
Технические характеристики сигнализатора горючих газов СТМ-10
| Характеристики | Значения | Примечание | |
|---|---|---|---|
| Количество выносных датчиков | от 1 до 10 | ||
| Диапазон измерения, % НКПР | 0 - 50 | ||
| Диапазон сигнальных концентраций, % НКПР | 5 - 50 | ||
| Стандартная установка порогов СТМ 10 | 1-й | 2-й | пороги регулируемые |
| % НКПР | 7 | 11 | |
| Основная абсолютная погрешность, % НКПР не более: | |||
| - для измерения | ± 5 | ||
| - для срабатывания сигнализации | ± 1 | ||
| Время срабатывания сигнализации, с, не более | 10 | ||
| Время прогрева сигнализатора, мин, не более | 5 | ||
| Время непрерывной работы без технического обслуживания и ручного корректирования, ч | 1080 | ||
| Срабатывание «сухих» контактов реле при срабатывании сигнализации: | |||
| - предварительной | одна группа | на каждом канале | |
| - аварийной | две группы | на каждом канале | |
| - неисправности | две группы | на блоке питания | |
| Выходной унифицированный сигнал, В | 0 - 1 | устанавливается конечным потребителем с помощью перемычки | |
| Токовый выходной сигнал, мА | 4 - 20 | ||
| Температура окружающей среды, °С: | |||
| - для блока питания и сигнализации | от +1 до +50 | для климатических исполнений УХЛ4.2, ТВ4.2, ОМ4.2 | |
| от -45 до +50 | климатика УХЛ3.1, модификация с Н | ||
| - для выносного датчика (ВД) | от -60 до +50 | УХЛ1, ОМ4 | |
| от +1 до +50 | ТВ3 | ||
| - для блока датчика | от +1 до +50 | принудительная подача пробы, климатика УХЛ4, ТВ3 | |
| Степень защиты от воздействия пыли и влаги: | |||
| - корпус датчика | IP54 | ||
| - газопроницаемый стакан датчика | IP21 | ||
| - блок сигнализации и питания | IP20 | ||
| Маркировка взрывозащиты блока датчика | IExdIICT4 | по ГОСТ Р. 51330.0-99 | |
| Устойчивость к механическим воздействиям | Группа L3 | по ГОСТ 12997-84 | |
| Линия связи: | |||
| - сечении жилы, мм2, не менее | 1,5 | для связи датчиков с блоком питания | |
| - сопротивление жилы, Ом, не более | 10 | ||
| Число проводников линии связи | 4 | ||
| Питание прибора, В: | |||
| - переменное | 220 | ||
| - резервное постоянное | 24 | для модификаций Р | |
| Потребляемая мощность на один канал, Вт, не более | 10 | ||
| Средняя наработка на отказ по каждому каналу, ч | 30 000 | ||
| Интервал между калибровками прибора, дней | 45 | ||
| Межповерочный интервал, месяцев | 12 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Гарантия, мес. | 12 | исчисляется с момента даты отгрузки Заказчику | |
Комплект поставки СТМ-10
- блок сигнализации и питания БСП;
- датчики (выносные датчики или блоки датчиков);
- комплект ЗИП;
- комплект монтажных частей;
- комплект документов.
Дополнительное оборудование и аксессуары к СТМ-10
- кронштейн для монтажа выносных датчиков;
- кольцо уплотнительное;
- вентиль точной регулировки;
- индикатор расхода;
- баллоны с ГСО-ПГС для корректировки и поверки сигнализаторов;
- комплект датчиков (взамен отработавших свой ресурс);
- фильтр воздуха для сигнализаторов с принудительной подачей газовой смеси для очистки сжатого воздуха до класса «9»;
- феррит 74271131S (1 шт. на канал);
- колпачок ветрозащитный.
