ТОП-СЕНС N газоанализатор стационарный горючих, токсичных газов, ЛОС и кислорода
ТОП-СЕНС N — надёжный стационарный газоанализатор для круглосуточного контроля опасных газов и кислорода. Оптимальное решение для построения систем промышленной газовой безопасности.
ТОП-СЕНС N — стационарный газоанализатор, предназначенный для непрерывного контроля концентраций горючих и токсичных газов, летучих органических соединений и кислорода в воздушной среде. Прибор используется как элемент систем промышленной безопасности и экологического мониторинга, обеспечивая раннее обнаружение опасных газовых примесей и своевременную сигнализацию при превышении допустимых уровней. Газоанализатор ориентирован на круглосуточную эксплуатацию в составе автоматизированных систем контроля и позволяет снизить риски аварий, отравлений персонала и технологических простоев.
Конструкция ТОП-СЕНС N рассчитана на установку в производственных помещениях и на открытых промышленных площадках. Прибор обеспечивает стабильную работу в сложных условиях эксплуатации и может интегрироваться в существующую инфраструктуру объекта. Универсальная архитектура делает газоанализатор удобным решением для объектов с повышенными требованиями к промышленной безопасности, где необходим постоянный контроль газовой среды и передача данных в системы диспетчеризации.

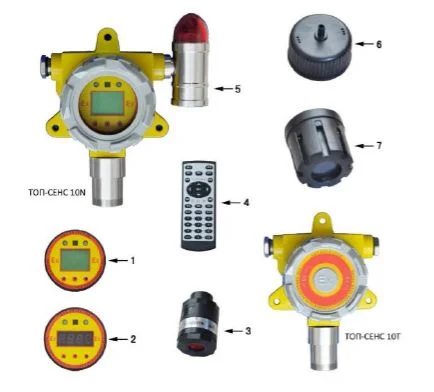

Конструкция газового детектора ТОП-СЕНС N
1 ЖК-дисплей (опционально)
2 Светодиодный экран (опционально)
3 Модуль датчика
4 Пульт дистанционного управления
5 Свето-звуковая сигнализация (опционально)
6 Калибровочная насадка
7 Защитный колпачок
Отличительные особенности ТОП-СЕНС N
- Непрерывный автоматический контроль газовой среды без участия оператора.
- Поддержка измерения горючих, токсичных газов, ЛОС и кислорода в одном приборе.
- Возможность одновременной работы с несколькими типами газов в зависимости от конфигурации.
- Интеграция в системы промышленной автоматики и аварийной сигнализации.
- Выходные сигналы для передачи данных в АСУ ТП и системы мониторинга.
- Высокая стабильность показаний при длительной непрерывной эксплуатации.
- Адаптация для эксплуатации в тяжёлых промышленных условиях.
- Повышенная надёжность за счёт промышленного исполнения и защитного корпуса.
- Возможность настройки порогов срабатывания сигнализации.
- Снижение рисков аварийных ситуаций и простоев оборудования.
Сферы применения
- Нефтегазовые объекты и установки переработки углеводородов.
- Химические и нефтехимические производства.
- Промышленные цеха и технологические помещения.
- Склады с хранением горючих и токсичных веществ.
- Очистные сооружения и насосные станции.
- Энергетические и теплотехнические объекты.
- Компрессорные и газораспределительные станции.
- Лаборатории и технологические зоны с повышенными требованиями к безопасности.
Технические характеристики газоанализатора ТОП-СЕНС N
| Характеристика | Значение |
|---|---|
| На чем работает | Работает на основе 16-разрядного микроконтроллера с низким энергопотреблением |
| Способы подачи тревоги |
Тип сигнализации cуперъяркая индикация предупреждения опасности |
| Калибровка | Детектор распознает сенсорный модуль автоматически, без необходимости калибровки; Автоматическая калибровка для уменьшения погрешности |
| Тип сенсоров |
|
| Способ отбора проб газа | естественная диффузия |
| Класс защиты IP | Id68 |
| Класс взрывозащиты | Ex d IICT5Gb |
| Дисплей | Отображение состояния светодиодный экран дисплея (ЖК-дисплей опционально) |
| Рабочая температура |
от -50˚ до +60˚ С Повышенная рабочая температура 10 °C…180 °C |
| Влажность | <90%dотносительной влажности (без конденсации) |
| Источник питания | dC24V±15% (16-30В постоянного тока и рекомендуемое напряжение DC24V. Напряжение, превышающее DC 30V, повредит детектор) |
| Пороги срабатывания | Пороги срабатывания сигнализации могут быть настроены пользователем |
| Время отклика | T90<30с |
| Дальность передачи | ≤ 1000 метров |
Диапазоны измерений газоанализатора
| Газ | Диапазон измерений | Опциональный диапазон | Погрешность, % | Тип сенсора | Срок жизни сенсора, лет |
|---|---|---|---|---|---|
| Горючие газы | 0-100 %LEL | 100 % LEL | <±3 | каталитический | 3-5 |
| Горючие газы | 0-100 % VOL | 100 % VOL | <±3 | инфракрасный | 8-10 |
| Летучие органические соединения (VOC) | 0-1000 ppm | 0-2000 ppm | <±3 | фотоионизационный | 3-5 |
| Кислород (O2) | 0-30 % VOL | 0-25 % VOL | <±0,1 | электрохимический | 1-2 |
| Оксид углерода (CO) | 0-1000 ppm | 0-2000/3000/5000 ppm | <±3 | электрохимический | 2-3 |
| Диоксид серы (SO2) | 0-20 ppm | 0-50/100/200/2000 ppm | <±3 | электрохимический | 2-3 |
| Оксид азота (NO2) | 0-20 ppm | 0-50/100 ppm | <±3 | электрохимический | 2-3 |
| Хлор (CL2) | 0-20 ppm | 0-50/100 ppm | <±3 | электрохимический | 2-3 |
| Сероводород (H2S) | 0-100 ppm | 0-200/500/1000 ppm | <±3 | электрохимический | 2-3 |
| Аммиак (NH3) | 0-100 ppm | 0-200Z300/500/1000 ppm | <±3 | электрохимический | 2-3 |
| Водород (H2) | 0-1000 ppm | 0-2000 ppm | <±3 | электрохимический | 2-3 |
| Озон (O3) | 0-100 ppm | 0-50 ppm | <±3 | электрохимический | 2-3 |
| Оксид азота (NO) | 0-250 ppm | 0-500 ppm | <±3 | электрохимический | 2-3 |
| Хлороводород (HCL) | 0-20 ppm | 0-50/100 ppm | <±3 | электрохимический | 2-3 |
| Синильная кислота (HCN) | 0-100 ppm | 100 ppm | <±3 | электрохимический | 2-3 |
| Фтороводород (HF) | 0-20 ppm | 0-50/100 ppm | <±3 | электрохимический | 2-3 |
| Диоксид хлора (СlO2) | 0-20 ppm | 0-50/100 ppm | <±3 | электрохимический | 2-3 |
| Фосген (COCl2) | 0-1 ppm | <±3 | электрохимический | 2-3 | |
| Формальдегид (CH2O) | 0-100 ppm | 0-200/1000 ppm | <±3 | электрохимический | 2-3 |
| Оксид этилена (C2H4O) | 0-100 ppm | 0-200 ppm | <±3 | электрохимический | 2-3 |
Габаритные размеры газоанализатора ТОП-СЕНС N

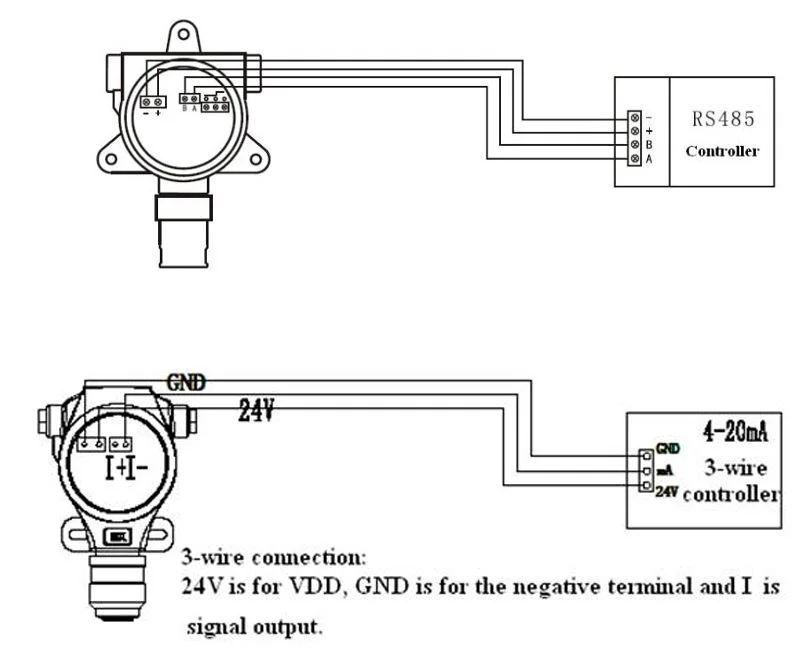

Схема подключения контроллера к детектору газа ТОП-СЕНС N
Комплект поставки ТОП-СЕНС N
- Газоанализатор ТОП-СЕНС N
- Руководство по эксплуатации и паспорт
- Пульт управления
- Калибровочная насадка
- Монтажный кронштейн
Дополнительная комплектация
- Программное обеспечение
- Козырек защиты от атмосферных осадков и солнца
- Комплект для монтажа на трубу
- Комплект для монтажа в воздуховоде
- Кабельный ввод
- Заглушка
- Разъем для HART-коммуникатора
- Поточная насадка для технологических сред
- Светозвуковой оповещатель
- Сенсорная плата
