ВОЗДУХ-РЗ-3 СО, О2, H2S, СН4 газоанализатор портативный многоканальный с поверкой
Газоанализатор портативный многоканальный ВОЗДУХ-РЗ-3 представляет собой высокоточный прибор контроля воздушной среды, разработанный для обеспечения безопасности персонала на объектах с потенциально опасной газовой обстановкой. Основное назначение устройства — одновременное непрерывное измерение концентрации четырех целевых компонентов: угарного газа, кислорода, сероводорода и метана, что позволяет оперативно оценивать степень загазованности и принимать решения о допуске персонала к работе.
Данная модель внесена в Государственный реестр средств измерений РФ под номером 95075-25, что подтверждает ее полное соответствие государственным метрологическим нормативам и дает право использовать результаты измерений в качестве официальных доказательств при расследовании инцидентов или проведении инспекционного контроля.
Благодаря диффузионному принципу отбора пробы газоанализатор обеспечивает пассивный, но при этом высокоэффективный забор воздуха, исключая необходимость в механических насосах и дополнительных затратах на их обслуживание. Беспрерывный мониторинг в реальном времени позволяет фиксировать даже незначительные изменения концентрации, что критически важно при выполнении газоопасных работ или в условиях постепенного накопления вредных веществ. Конструктивно прибор ориентирован на длительную автономную эксплуатацию в суровых производственных условиях, сохраняя стабильность показаний и высокую скорость отклика на протяжении всей рабочей смены.
Отличительные особенности
- Поверка газоанализатора осуществляется по четырем каналам, что упрощает его обслуживание и снижает затраты на эксплуатацию.
- Прочный корпус обеспечивает надежную защиту от пыли и влаги, что гарантирует стабильную работу в условиях повышенной запыленности и при прямом попадании воды.
- Встроенные датчики обеспечивают высокую точность и селективность измерений, минимизируя влияние перекрестных газов.
- Взрывозащищенное исполнение позволяет использовать оборудование во взрывоопасных зонах, гарантируя безопасность персонала в соответствии с требованиями промышленной безопасности.
- Автономная работа и простота управления делают прибор удобным для регулярного применения, не требуя длительного обучения персонала.
Применение прибора Воздух-РЗ-3
- контроль воздушной среды на промышленных предприятиях, включая нефтегазовую, химическую и металлургическую отрасли.
- проведение газоопасных работ и предрейсовых проверок в закрытых помещениях (колодцы, резервуары, цистерны).
- контроль состояния атмосферы в котельных, на складах хранения химикатов и на компрессорных станциях.
- использование подразделениями МЧС и газоспасательными службами для быстрого определения зон загазованности.

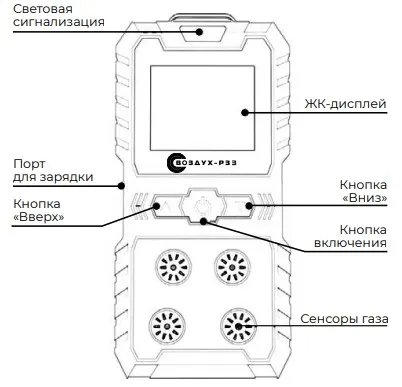

Внешний вид газоанализатора Воздух-РЗ-3
Технические характеристики газоанализатора портативного Воздух-РЗ-3
| Характеристика | Значение |
|---|---|
| Параметры электрического питания, напряжение постоянного тока, В | 3,7 |
| Габаритные размеры (ширина × длина × высота), мм, не более: | 140х73х32 |
| Масса, г, не более: | 0,205 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Тип индикации | Монохромный графический дисплей с подсветкой |
| Степень защиты оболочки по ГОСТ 14254-2015, не ниже | IP66 |
| Степень взрывозащиты | 1Ex ib IIB T3 Gb Х |
| Источник питания | Li-Ion аккумулятор, 3.7 В, 1800 мАч |
| Время работы | Не менее 15 часов |
| Время отклика (T₉₀) | От 2 до 30 сек. (зависит от газа) |
| Звуковая сигнализация | ≥ 120 дБ |
| Память событий | Журнал на 3000 записей о превышениях |
| Интерфейс | Русский / Английский |
| Крепление | Прочная клипса на одежду |
| Средняя наработка на отказ | 30000 часов |
| Гарантия | 24 месяца на прибор |
| Срок службы сенсора | 24 мес. (для O₂) / 36 мес. (для остальных газов) |
Метрологические характеристики
| Определяемый компонент | Сенсор | Диапазон и поддиапазоны измерений концентрации1)2) определяемого компонента | Пределы допускаемой погрешности | Время установления показаний Т0,9, не с,более | |||
|---|---|---|---|---|---|---|---|
| абсолютная | приведенная 3) | относительная | |||||
| Метан CH4 | К | от 0 до 50 % НКПР | ± 5 % НКПР | - | - | 30 | |
| Пропан C3H8 | К | от 0 до 50 % НКПР | ± 5 % НКПР | - | - | 30 | |
| Кислород O2 | ЭХ | от 0 до 30 % об. д. | ± 2 % об. д. | - | - | 40 | |
| Серо-водород H2S | ЭХ | от 0 до 50 млн-1 | – | ± 15 % | – | 60 | |
| ЭХ | от 0 до 100 млн-1 | – | ± 15 % | – | 60 | ||
| Оксид углерода CO | ЭХ | от 0 до 500 млн-1 | – | ± 7 % | – | 60 | |
| ЭХ | от 0 до 1000 млн-1 | – | ± 7 % | – | 60 | ||
| Аммиак NH3 | ЭХ | от 0 до 100 млн-1 | – | ± 15 % | – | 80 | |
| Водород H2 | ЭХ | от 0 до 1000 млн-1 | – | ± 15 % | – | 90 | |
| Хлор Cl2 | ЭХ | от 0 до 20 млн-1 | от 0 до 5 млн-1 включ. | – | ± 10 % | – | 90 |
| св. 5 до 20 млн-1 | – | – | ± 15 % | ||||
| Диоксид серы SO2 | ЭХ | от 0 до 20 млн-1 | от 0 до 5 млн-1 включ. | – | ± 15 % | – | 80 |
| св. 5 до 20 млн-1 | – | – | ± 15 % | ||||
| ЭХ | от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | – | ± 15 % | – | 80 | |
| св. 5 до 50 млн-1 | – | – | ± 15 % | ||||
| Оксид азота NO | ЭХ | от 0 до 250 млн-1 | от 0 до 25 млн-1 включ. | – | ± 15 % | – | 80 |
| св. 25 до 250 млн-1 | – | – | ± 15 % | ||||
| Диоксид азота NO2 | ЭХ | от 0 до 20 млн-1 | от 0 до 5 млн-1 включ. | – | ± 15 % | – | 80 |
| св. 5 до 20 млн-1 | – | – | ± 15 % | ||||
| ЭХ | от 0 до 50 млн-1 | от 0 до 5 млн-1 включ. | – | ± 15 % | – | 80 | |
| св. 5 до 50 млн-1 | – | – | ± 15 % | ||||
| Диоксид углерода CO2 | ИК | от 0 до 5000 млн-1 | – | ± 15 % | – | 90 | |
| ИК | от 0 до 5 % об. д. | от 0 до 1 % об. д. | – | ± 8 % | – | 90 | |
| св. 1 до 5 % об. д. | – | ± 10 % | – | ||||
| ИК | от 0 до 10 % об. д. | от 0 до 1 % об. д. | – | ± 8 % | – | 90 | |
| св. 1 до 10 % об. д. | – | ± 10 % | – | ||||
1)Результаты измерений концентрации определяемого компонента могут быть представлены в объемных долях (%, млн-1), довзрывоопасной концентрации (% НКПР).
2)Фактическое значение указано в паспорте на прибор.
3)Приведенная погрешность нормирована к верхнему пределу диапазона измерений.
Комплект поставки
- Газоанализатор портативный Воздух-РЗ-3
- Потребительская тара
- Зарядное устройство
- USB-провод
- Адаптер для подачи газа
- Руководство по эксплуатации
- Паспорт
