МЕГЕОН 51720 коллектор манометрический (станция)
МЕГЕОН 51720 - манометрический коллектор (станция), предназначенный для контроля параметров работы холодильных и климатических систем при монтаже, диагностике и техническом обслуживании. Прибор обеспечивает одновременное измерение давления на стороне высокого и низкого давления, а также позволяет выполнять операции заправки, вакуумирования и проверки герметичности контуров с хладагентом.
Корпус коллектора выполнен с учётом требований к прочности и устойчивости к механическим нагрузкам, а вентильная система обеспечивает надёжное управление потоками хладагента. Стандартные присоединительные штуцеры позволяют быстро подключать прибор к магистралям оборудования без применения переходников. Это делает МЕГЕОН 51720 универсальным инструментом для сервисных инженеров и монтажных организаций.
Отличительные особенности МЕГЕОН 51720
- Диапазон измерения манометра высокого давления 0…500 psi для работы с различными типами холодильных систем.
- Диапазон измерения манометра низкого давления от -30 inHg до 250 psi для контроля вакуумирования и рабочих режимов.
- Два вентиля для точного управления потоками хладагента.
- Три присоединительных штуцера 1/4” SAE для удобного подключения к сервисным шлангам.
- Наличие шкал температуры кипения для хладагентов R12, R22, R134a и R502.
- Чёткие и легко читаемые шкалы для быстрой оценки параметров.
- Прочная конструкция, рассчитанная на интенсивную профессиональную эксплуатацию.
- Универсальность применения при обслуживании холодильного и климатического оборудования.
Сферы применения коллектора манометрического
- Монтаж и пусконаладка кондиционеров и сплит-систем.
- Техническое обслуживание холодильных установок.
- Диагностика и ремонт климатического оборудования.
- Заправка и контроль хладагентов в холодильных контурах.
- Работы с тепловыми насосами.
- Сервисные и ремонтные организации.
- Учебные и лабораторные стенды по холодильной технике.

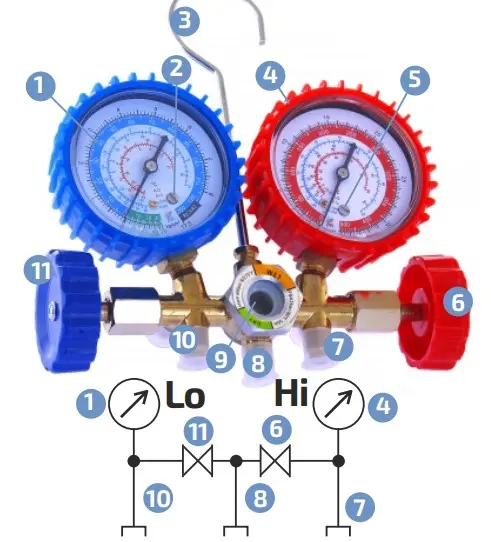

Внешний вид МЕГЕОН 51720
- Манометр низкого давления "Lo" - синий.
- Винт установки "0".
- Крюк для подвешивания коллектора.
- Манометр высокого давления "Hi" - красный.
- Винт установки "0".
- Вентиль высокого давления "Hi" - красный.
- Штуцер контура высокого давления “Hi”.
- Общий штуцер "COM" манометрической станции.
- Смотровое окно.
- Штуцер контура низкого давления "Lo".
- Вентиль низкого давления "Lo" - синий.
Технические характеристики коллектора МЕГЕОН 51720
| Характеристики | Значения |
|---|---|
| Манометр низкого давления “Lo” (синий) | |
| Диаметр | 68 мм |
| Присоединительная резьба | 1/4" SAE |
| Диапазон измерений давления | 0...17,5 Kg/cm2, 0 ... 250 psi -76...0 смHg (-30 ... 0 inHg) |
| Шкала кипения хладагентов | R12, R22, R134a и R502 |
| Установка “0” | Имеется |
| Манометр высокого давления “Hi” (красный) | |
| Диаметр | 68 мм |
| Присоединительная резьба | 1/4" SAE |
| Диапазон измерений давления | 0...35 Kg/cm2, 0 ... 500 psi |
| Шкала кипения хладагентов | R12, R22, R134a и R502 |
| Установка “0” | Имеется |
| Коллектор | |
| Количество подключаемых манометров | 2 |
| Количество вентилей | 2 |
| Количество присоединительных штуцеров | 3 |
| Рабочие газы | R12, R22, R134a, R502 |
| Резьба присоединительных штуцеров | 1/4" SAE |
| Конфигурация штуцеров шланга | прямой |
| Количество шлангов | 3 |
| Цвета шлангов | красный, желтый, синий |
| Длина шланга | 900мм |
| Габаритные размеры изделия (без шлангов) | 170х125х49мм |
| Масса изделия (без шлангов) | 495г |
| Габаритные размеры кейса | 315x290x85мм |
| Масса набора | 1815г |
Комплект поставки
- Манометрическая станция МЕГЕОН 51720
- Крючок для подвешивания
- Шланги 1/4” SAE (ВР) => 1/4” SAE (ВР): синий, красный, желтый
- Быстросъемная муфта - 2 шт
- Резьбовая муфта - 2 шт
- Пластиковый кейс
- Руководство по эксплуатации
