МЕГЕОН 51750 коллектор манометрический (станция)
МЕГЕОН 51750 - профессиональный манометрический коллектор (станция), предназначенный для обслуживания, диагностики и настройки холодильных и климатических систем. Прибор применяется при заправке, вакуумировании и контроле рабочих параметров хладагентов, обеспечивая точный визуальный контроль давления в контуре высокого и низкого давления. Конструкция коллектора ориентирована на интенсивную эксплуатацию в сервисных и монтажных работах, где важны надёжность соединений, удобство управления потоками хладагента и стабильность показаний.
Манометрическая станция МЕГЕОН 51750 сочетает в себе функциональность и простоту использования, что делает её эффективным инструментом для инженеров по холодильному оборудованию и специалистов по обслуживанию кондиционеров. Чёткая индикация параметров и совместимость с распространёнными хладагентами позволяют применять прибор в различных типах систем без необходимости дополнительной перенастройки. Корпус и элементы управления рассчитаны на работу в полевых условиях и в условиях сервисных мастерских, обеспечивая устойчивость к механическим нагрузкам и перепадам температур.
Отличительные особенности МЕГЕОН 51750
- Широкий диапазон измерений для контуров высокого и низкого давления.
- Наличие двух вентилей для раздельного управления потоками хладагента.
- Присоединительные штуцеры 1/4” SAE для быстрого и герметичного подключения.
- Шкалы температуры кипения для хладагентов R22, R404a и R410a.
- Чёткая и наглядная индикация показаний манометров.
- Удобство проведения операций заправки, диагностики и вакуумирования систем.
- Надёжная конструкция, рассчитанная на регулярную профессиональную эксплуатацию.
Сферы применения коллектора манометрического
- Обслуживание и ремонт систем кондиционирования воздуха.
- Диагностика холодильных установок различного назначения.
- Заправка и контроль параметров хладагентов в климатическом оборудовании.
- Монтаж и пусконаладочные работы HVAC-систем.
- Сервисные центры по ремонту холодильной техники.
- Промышленные и коммерческие объекты с холодильным оборудованием.

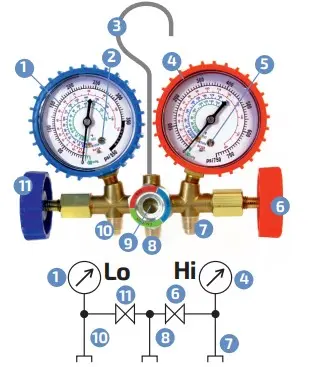

Внешний вид и органы управления МЕГЕОН 51750
- Манометр низкого давления “Lo” – синий
- Винт установки “0”
- Крюк для подвешивания коллектора
- Манометр высокого давления “Hi” – красный
- Винт установки “0”
- Вентиль высокого давления “Hi” – красный
- Штуцер контура высокого давления “Hi”
- Общий штуцер “COM” манометрической станции
- Смотровое окно
- Штуцер контура низкого давления “Lo”
- Вентиль низкого давления “Lo” – синий
Технические характеристики коллектора МЕГЕОН 51750
| Характеристики | Значения |
|---|---|
| Манометр низкого давления “Lo” (синий) | |
| Диаметр | 68 мм |
| Присоединительная резьба | 1/4" SAE |
| Диапазон измерений давления |
0 ... 550 psi; -30 ... 0 inHg (дюймов ртутного столба) |
| Шкала кипения хладагентов | R22, R134a и R410a |
| Установка “0” | Имеется |
| Манометр высокого давления “Hi” (красный) | |
| Диаметр | 68 мм |
| Присоединительная резьба | 1/4" SAE |
| Диапазон измерений давления |
0 ... 750 psi; -30 ... 0 inHg (дюймов ртутного столба) |
| Шкала кипения хладагентов | R22, R134a и R410a |
| Установка “0” | Имеется |
| Коллектор | |
| Количество подключаемых манометров | 2 |
| Количество вентилей | 2 |
| Количество присоединительных штуцеров | 3 |
| Рабочие газы | R22, R134a, R410a |
| Резьба присоединительных штуцеров | 1/4" SAE |
| Конфигурация штуцеров шланга | прямой - угловой |
| Общие характеристики | |
| Количество шлангов | 3 |
| Цвета шлангов | красный, желтый, синий |
| Длина шланга | 0,9 м |
| Габаритные размеры изделия (без шлангов), мм | Не более 198 х 185 х 48 |
| Габаритные размеры кейса | 310 x 300 x 95 мм |
| Масса изделия (без шлангов) | 510 г |
| Масса набора | 2050 г |
Комплект поставки
- Манометрическая станция МЕГЕОН 51750
- Крючок для подвешивания
- Шланги 1/4” SAE (ВР) => 1/4” SAE (ВР): синий, красный, желтый
- Быстросъемная муфта - 2 шт
- Пластиковый кейс
- Руководство по эксплуатации
