Набор смарт-зондов для вентиляционных систем (кейс/605i 2 Gen, 805i, 405i, 410i), протокол калибровки, батарейки
Комплект смарт-зондов testo — мобильное решение для точных измерений в системах вентиляции и кондиционирования. Поддерживает цифровую обработку данных, расчёт ключевых параметров и формирование отчётов прямо на объекте.
Набор смарт-зондов для вентиляционных систем testo (арт.0563 0003 10) — это профессиональное измерительное решение для комплексной диагностики, наладки и технического обслуживания систем вентиляции и кондиционирования. Комплект ориентирован на инженеров ОВиК, сервисные компании и технические подразделения, которым требуется мобильный инструмент для точного контроля параметров воздушной среды непосредственно на объекте.
Комплект смарт-зондов для систем вентиляции testo работает в единой цифровой экосистеме с мобильным приложением testo Smart Probes и позволяет выполнять измерения скорости воздушного потока, объёмного расхода, температуры воздуха и поверхностей, а также относительной влажности. Все данные передаются по Bluetooth на смартфон или планшет, где автоматически обрабатываются, визуализируются и используются для расчёта производных параметров.
В рамках измерительных задач применяется смарт-зонд Testo 405 i (0560 1405) — термоанемометр с Bluetooth, предназначенный для измерения скорости потока, объёмного расхода и температуры воздуха. Телескопическая конструкция зонда обеспечивает удобную работу в воздуховодах, а программная настройка геометрии канала позволяет получать корректные значения расхода воздуха.
Для измерений на вентиляционных решётках и выходных отверстиях используется смарт-зонд Testo 410 i (0560 1410) — анемометр с крыльчаткой с Bluetooth. Он предназначен для определения скорости потока воздуха, объёмного расхода и температуры воздуха, а также для балансировки систем за счёт суммирования потоков на нескольких точках измерения.
Контроль параметров микроклимата дополняется использованием Testo 605i (0560 2605 02) — термогигрометра, управляемого со смартфона. Смарт зонд testo 605i обеспечивает измерение температуры и влажности воздуха в помещениях и воздуховодах, а приложение автоматически выполняет расчёт точки росы и температуры шарика смоченного термометра, что особенно важно при оценке риска конденсации.
Для бесконтактной диагностики поверхностей применяется смарт-зонд Testo 805 i (0560 1805) — ИК-термометр с Bluetooth. Он позволяет выполнять инфракрасное измерение поверхностной температуры, фиксировать температурные перепады и анализировать изменения в динамике с помощью графиков в приложении testo Smart Probes.
Все смарт зонды testo интегрируются в мобильное приложение, где данные отображаются в виде таблиц и графиков, сохраняются и формируются в отчёты. Отчётная документация может быть передана по электронной почте в формате PDF или Excel, что упрощает взаимодействие с заказчиками, службами эксплуатации и контролирующими организациями.

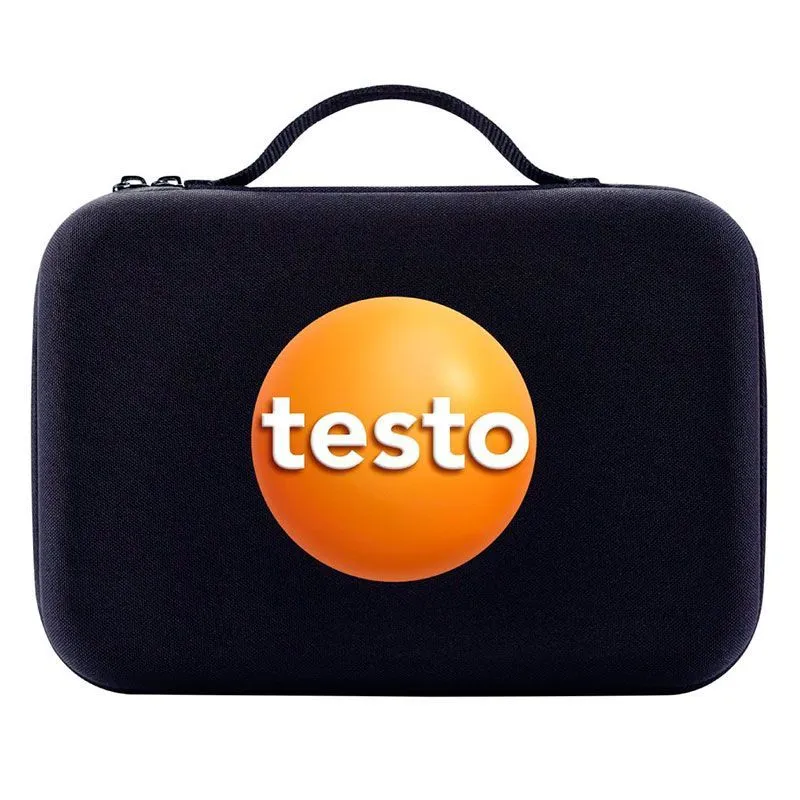

Для безопасного хранения и транспортировки измерительного оборудования используется кейс testo Smart Case (0516 0260), предназначенный для систем вентиляции. Он обеспечивает упорядоченное размещение приборов и надёжную защиту смарт-зондов при выездных работах и ежедневной эксплуатации.
Отличительные особенности набора смарт-зондов testo
- Комплексное измерение температуры воздуха и поверхностей, влажности, скорости потока и объёмного расхода.
- Поддержка специализированных измерительных меню для воздуховодов и вентиляционных решёток.
- Автоматический расчёт точки росы и температуры смоченного термометра в приложении.
- Графическое отображение изменений параметров в режиме реального времени.
- Инфракрасное бесконтактное измерение поверхностной температуры.
- Подключение по Bluetooth и управление через мобильное приложение testo Smart Probes.
- Удобная цифровая обработка данных с формированием профессиональных отчётов.
Сферы применения набора смарт-зондов для вентиляционных систем testo
- Диагностика и балансировка систем вентиляции и кондиционирования.
- Пусконаладочные работы и сервисное обслуживание ОВиК-оборудования.
- Контроль параметров микроклимата в жилых, коммерческих и промышленных зданиях.
- Энергетические и технические аудиты инженерных систем.
- Поиск причин конденсации и оценка риска образования плесени.
- Плановое техническое обслуживание вентиляционных установок.
Технические характеристики комплекта смарт-зондов для систем вентиляции
| Характеристика | Значение |
|---|---|
| Измерение температуры (сенсор NTC, testo 405i, testo 410i, testo 605i 2 Gen) | |
| Диапазон измерений | -20 ... +60 °C |
| Погрешность | ±0,5 °C (0 ... +60 °C); ±0,8 °C (-20 ... 0 °C) - testo 605i 2 Gen |
| Разрешение | 0,1 °C |
| Измерение температуры (ИК-сенсор testo 805i) | |
| Диапазон измерений | -30 ... +250 °C |
| Погрешность | ±1,5 °C или ±1,5 % от изм. знач. (0 ... +250 °C); ±2 °C (-20 ... -0,1 °C); ±2,5 °C (-30 ... -20,1 °C) |
| Разрешение | 0,1 °C |
| Измерение скорости воздуха (сенсор обогреваяемая струна testo 405i) | |
| Диапазон измерений | 0 ... 30 м/с |
| Погрешность | ±(0,1 м/с + 5 % от изм. знач.) (0 ... 2 м/с); ±(0,3 м/с + 5 % от изм. знач.) (2 ... 15 м/с) |
| Разрешение | 0,01 м/с |
| Измерение скорости воздуха (сенсор крыльчатка testo 410i) | |
| Диапазон измерений | 0,4 ... 30 м/с |
| Погрешность | ±(0,2 м/с + 2 % от изм. знач.) (0,4 ... 20 м/с) |
| Разрешение | 0,1 м/с |
| Измерение влажности (емкостный сенсор testo 605i 2 Gen) | |
| Диапазон измерений | 0 ... 100 % ОВ |
| Погрешность | ±3,0 % ОВ (10 ... 35 % ОВ) (at +25°C); ±2,0 % ОВ (35 ... 65 % ОВ) (at +25°C); ±3,0 % ОВ (65 ... 90 % ОВ) (at +25°C); ±5 % ОВ (< 10 или > 90 % ОВ) |
| Разрешение | 0,1 % ОВ |
| Общие характеристики | |
| Рабочая температура | -20 ... +50 °C -10 ... +50°C (testo 805i) |
| Системные требования | iOS 8.3 или выше, Android 4.3 или выше, Bluetooth 4.0 |
| Тип батареи | 3 батарейки ААА |
| Ресурс батареи | 15 ч (testo 405i); 130 ч (testo 410i); 150 ч (testo 605i 2 Gen) 30 ч (>testo 805i) |
| Температура хранения | -20 ... +60 °C |
| Диаметр крыльчатки (testo 410i), мм | 30 |
| Размеры, мм | 200 x 30 x 41 - testo 405i; 154 x 43 x 21 - testo 410i; 243 x 30 x 24 - testo 605i 2 Gen; 140 x 36 x 25 - testo 805i; 270 x 190 x 60 -Smart кейс (вентиляция) |
| Вес, г | 119,6 - testo 405i; 117,8 - testo 410i; 86,4 - testo 605i 2 Gen; 97 - testo 805i; 286 - Smart кейс (вентиляция) |
Комплект поставки Комплект смарт-зондов для систем вентиляции
| № | Наименование | Количество |
|---|---|---|
| 1 | Смарт-зонд термоанемометр testo 405i, управляемый со смартфона/планшета | 1 |
| 2 | Смарт-зонд testo 410i- Анемометр с крыльчаткой с Bluetooth, управляемый со смартфона/планшета | 1 |
| 3 | Смарт-зонд термогигрометр testo 605i 2 Gen | 1 |
| 4 | Смарт-зонд testo 805i - ИК-термометр с Bluetooth, управляемый со смартфона/планшета | 1 |
| 5 | Smart кейс (вентиляция) для хранения и транспортировки смарт-зондов | 1 |
| 6 | Батареи типа ААА | 12 |
| 7 | Протокол калибровки | 4 |
