Testo 570-1 Цифровой манометрический коллектор
Testo 570-1 — профессиональный манометрический коллектор testo для сервисного обслуживания холодильных и климатических систем. Прибор сочетает точные измерения, регистрацию данных и расширяемые диагностические возможности.
Цифровой манометрический коллектор Testo 570-1 (арт. 0563 5701) представляет собой профессиональный измерительный прибор, предназначенный для контроля, диагностики и испытаний холодильных установок, тепловых насосов и климатического оборудования. Устройство ориентировано на специалистов, выполняющих пусконаладочные работы, сервисное обслуживание и технический аудит инженерных систем. Манометрический коллектор testo обеспечивает точное измерение давления хладагента и температуры рабочей среды, а также позволяет проводить комплексный анализ параметров работы оборудования.
Прибор поддерживает измерения в режиме реального времени и длительные тестовые циклы с автоматическим накоплением данных. Пользователь может программировать интервалы регистрации от 2 секунд до 24 часов, что удобно при проведении испытаний, мониторинге режимов работы и поиске нестабильностей в системе. Полученные данные сохраняются во внутренней памяти и передаются на компьютер для последующего анализа, формирования отчётов и технической документации с использованием специализированного программного обеспечения.
Цифровой манометрический коллектор testo оснащён отдельным температурным датчиком в виде зонда-зажима, что обеспечивает корректное измерение температуры трубопроводов без искажения результатов. Для вакуумирования и контроля остаточного давления предусмотрен отдельный сенсор контура низкого давления с датчиком абсолютного давления, формирующим эталонное значение. Это повышает достоверность измерений и делает коллектор testo универсальным инструментом для сервисных и диагностических задач.
Конструкция прибора рассчитана на эксплуатацию в сложных условиях. Прочный пластиковый корпус с защитой IP42 устойчив к механическим воздействиям и воздействию окружающей среды. Информация отображается на контрастном ЖК-дисплее с подсветкой, что обеспечивает удобство работы при недостаточном освещении. Питание осуществляется от стандартных батарей формата АА, что упрощает обслуживание и замену элементов питания.
Манометрический коллектор testo 570-1 широко применяется сервисными инженерами, подрядными организациями и эксплуатационными службами, где требуется высокая точность измерений, надёжность и расширенные аналитические возможности. Цифровой манометрический коллектор testo позволяет стандартизировать измерения, сократить время диагностики и повысить качество технических решений при обслуживании инженерных систем.
Отличительные особенности коллектора Testo 570-1
- Точный цифровой манометрический коллектор testo для измерения давления и температуры хладагента.
- Наличие отдельного температурного зонда-зажима для корректных контактных измерений.
- Программирование циклов измерений с интервалами от 2 секунд до 24 часов.
- Встроенная память для накопления и последующего анализа измеренных данных.
- Поддержка передачи данных на компьютер и формирования отчётной документации.
- Совместимость с дополнительными датчиками для расширения измерительных возможностей.
- Отдельный сенсор низкого давления и датчик абсолютного давления для процессов вакуумирования.
- Максимальное рабочее давление до 50 бар и диапазон температур от -50 до +150 °С.
- Прочный корпус с защитой IP42 для эксплуатации в полевых и сервисных условиях.
Сферы применения манометрического коллектора Testo 570-1
- Пусконаладка и сервисное обслуживание холодильных систем.
- Диагностика и настройка тепловых насосов.
- Контроль рабочих параметров климатического и вентиляционного оборудования.
- Проведение вакуумирования и испытаний холодильных контуров.
- Технический аудит энергоэффективности и расчёт КПД оборудования.
- Сбор измерительных данных для отчётов и технической документации.

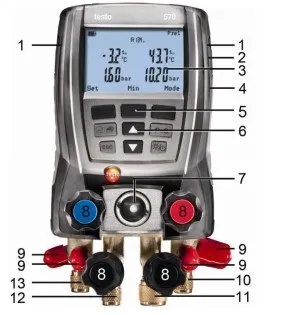

Внешний вид Testo 570
- Гнездо сенсора: мини-DIN
для сенсора температуры NTC с крышкой - Складное крепление
для подвешивания (на задней панели - Дисплей
- Аккумуляторный отсек
- Многофункциональные кнопки
- Кнопки управления
- Окно для контроля расхода хладагента.
- 4 x привода клапанов.
- 4 х хомута для шлангов хладагента.
- Штуцер 7/16" UNF, латунный.
- Штуцер 7/16“ UNF 5/8“ UNF, латунный,
для вакуумного насоса. - Штуцер 7/16“ UNF, латунный.
- Штуцер 7/16" UNF, латунный.
Технические характеристики коллектора Testo 570
| Характеристика | Значение | |
|---|---|---|
| Измерение температуры | ||
| Диапазон измерений | -50°C ... +150°C | |
| Погрешность | ±0,5°C (±1 Digit) | |
| Разрешение | 0,1°C | |
| Разъем для подключения зонда | 3 x соединение (NTC) | |
| Измерение давления | ||
| Диапазон измерений | 50 бар | |
| Погрешность | ±0,5 % полн. шкалы (±1 Digit) | |
| Разрешение | 0,01 бар / 0,1 psi | |
| Разъем для подключения зонда | 3 x 7/16" – UNF + 1 x 5/8'' – UNF | |
| Перегрузка (отн.) (низкое давление) | 52 бар | |
| Перегрузка (отн.) (высокое давление) | 52 бар | |
| Низкое давление (отн.) | 50 бар | |
| Высокое давление (отн.) | 50 бар | |
| Измерение вакуума | ||
| Диапазон измерений | -1 ... 0 бар | |
| Погрешность | 1 % полн. шкалы | |
| Разрешение | 1 гПа / 1 мбар / 500 микрон | |
| Общие технические данные | ||
| Класс защиты | IP42 | |
| Ресурс батареи | 40 ч (без подсветки) | |
| Тип дисплея | LCD | |
| Рабочая температура | -20°C ... +50°C | |
| Рабочие среды под давлением | ХФУ; ХФУ; N; H2O; CO2 | |
| Предустановленные хладагенты | R402B; R718 (H2O); R600; R502; R123; R406A; R424A; R407C; R402A; R600A; R421A; R123; R417A; R422B; R414B; R507; R404A; R408A; R407A; R503; R421B; R434A; R410A; R12; R422A; R427A; R401B; R134A; R413A; R438A; R420A; R290; R409A; R422D; R22; R401C; R411A; R1234yf; R401A; R437A; R227; R744 (только в разрешенном диапазоне измерений до 50 бар); R416A | R409A; R413A; R417A; R406A; R401B; R427A; R503; R408A; R290; R1234yf; R410A; R416A; R22; R402B; R407A; R744 (только в разрешенном диапазоне измерений до 50 бар); R401A; R502; R438A; R507; R434A; R123; R718 (H2O); R422A; R422B; R437A; R422D; R402A; R134A; R407C; R227; R12; R424A; R420A; R414B; R421B; R421A; R600A; R600; R404A; R411A |
| Температура хранения | -20°C ... +60°C | |
| Размеры | 280 x 135 x 75 мм | 288 x 135 x 75 мм |
| Вес | 1200 г | |
Комплект поставки Testo 570
| № | Наименование | Количество |
|---|---|---|
| 1 | Testo 570 4-х ходовой блок клапанов | 1 - шт. |
| 2 | Встроенная память | 2 - шт. |
| 3 | Встроенное измерение вакуума | 1 - шт. |
| 4 | 3 разъема для подключения зондов температуры | 1 - шт. |
| 5 | Зонда-зажима | 2 - шт. |
| 6 | ПО с кабелем USB | 1 - шт. |
| 7 | Транспортировочный кейс | 1 - шт. |
| 8 | Блок питания | 1 - шт. |
| 9 | Заводской протокол калибровки | 1 - шт. |
| 10 | Аккумуляторы | 1 - шт. |
