FLK-TIS60+ 9HZ, THERMAL IMAGER; GT2; 9 HZ тепловизор
Fluke TiS60+ 9Hz — профессиональный промышленный тепловизор для детальной инфракрасной диагностики электро- и механического оборудования. Прибор обеспечивает надёжный контроль перегревов и эффективен для планового технического обслуживания в промышленности и энергетике.
Тепловизор Fluke TiS60+ 9HZ — это портативный инфракрасный прибор профессионального уровня, разработанный для точной термодиагностики в промышленности, энергетике, строительстве и сервисных службах. Высокое разрешение тепловой матрицы и расширенные функции анализа делают устройство эффективным инструментом для поиска дефектов, оценки состояния оборудования и проведения энергоаудита в сложных эксплуатационных условиях.
Благодаря широкому диапазону температур от –20 °C до +400 °C с точностью ±2 °C тепловизор Fluke TiS60+ 9HZ обеспечивает стабильные результаты при работе с разнообразными объектами — от электрических компонентов до крупногабаритных инженерных систем. ИК-матрица 320 × 240 пикселей формирует детализированное изображение, позволяя точно распознавать тепловые аномалии, оценивать степень перегрева и фиксировать малейшие изменения распределения температуры. Технология IR-Fusion дополняет визуальный анализ: режим «картинка в картинке» облегчает локализацию дефекта, а AutoBlend автоматически объединяет инфракрасные данные с реальным фото для максимальной наглядности.
Система автофокуса LaserSharp с лазерным указателем помогает мгновенно наводиться на объект, исключая ошибки, связанные с ручной фокусировкой. Для документирования инспекций тепловизор Fluke TiS60+ 9HZ поддерживает видеозапись в формате IS3 с сохранением температурных данных, что позволяет использовать записи в отчётах и технических заключениях. Функция IR Photo Notes обеспечивает добавление до трёх фотографий с пояснениями по местоположению объекта, а возможность записи голосовых комментариев продолжительностью до одной минуты через Bluetooth-гарнитуру ускоряет фиксацию важных наблюдений прямо на месте обследования.
Устройство оснащено 4 Гб внутренней памяти и поддерживает карты micro-SD, что позволяет хранить большие массивы снимков и видеоматериалов. Для длительной автономной работы предусмотрено питание от двух, сменных литий-ионных аккумуляторов с ресурсом более четырёх часов. Прочная конструкция корпуса с защитой IP54 надёжно оберегает прибор от пыли, влаги и случайных ударов, а эргономичное расположение клавиш делает управление одной рукой комфортным даже при работе в ограниченных пространствах.
Прибор применяется в профилактическом обслуживании электрооборудования, помогает выявлять перегревы в распределительных щитах, трансформаторах и кабельных соединениях. Он используется для инспекции отопительных систем, радиаторов, трубопроводов и точно показывает участки с теплопотерями, что важно для энергоаудита зданий и контроля качества утепления. В сфере ОВК оборудование позволяет анализировать работу систем вентиляции и кондиционирования. На производственных объектах тепловизор Fluke TiS60+ 9HZ помогает оценивать состояние механизмов и агрегатов, а также оперативно диагностировать аварийные перегревы и отклонения в работе оборудования.

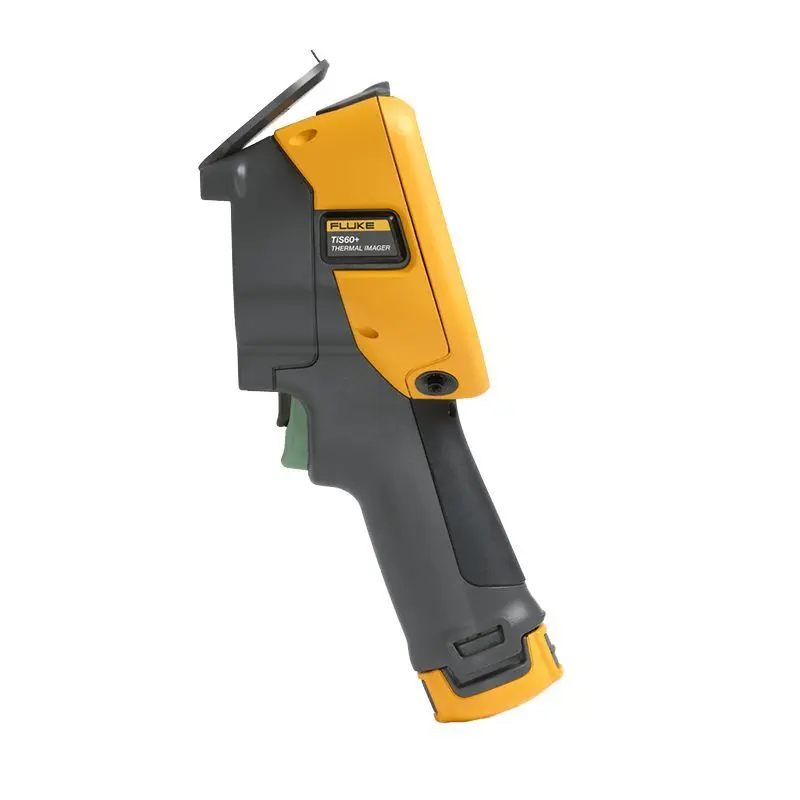

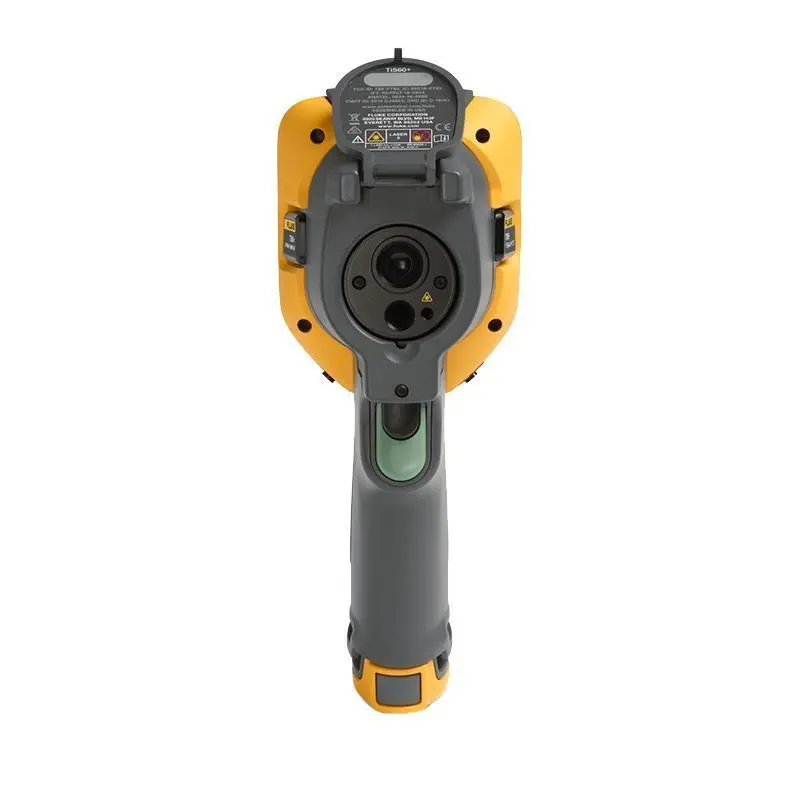

Внешний вид FLK-TIS60+
- Кнопки со стрелками
- Функциональные кнопки (F1, F2, F3)
- Дисплей
- Кнопка просмотра памяти
- Включение/выключение питания.
Калибровка по требованию - Фиксатор ремешка для руки
- Разъем для USB-кабеля
- Разъем для съемной карты памяти Micro SD
- Сетевой адаптер/внешнее гнездо питания
- Крышка выдвижного объектива
- Объектив тепловизора
- Объектив тепловизора видимого диапазона
- Лазерный указатель
- Дополнительный пусковой рычажок
- Основной пусковой рычажок
- Литий-ионная батарея с индикацией заряда
- Блок питания переменного тока с переходниками
- Зарядное устройство с двумя отсеками
Технические характеристики тепловизора fluke Tis60+
| Параметр | Значение |
|---|---|
| Основные характеристики | |
| Пространственное разрешение, IFOV | 1,86 мрад, D:S 532:1 |
| ИК-разрешение | 320 × 240 (76 800 пикселей) |
| Поле зрения | 34,1° (Г) × 25,6° (В) |
| Система фокусировки | Фиксированная |
| Минимальное фокусное расстояние | 46 см (18 дюймов) |
| Ударопрочный дисплей | Ландшафтный ЖК-дисплей с диагональю 3,5 дюйма (8,9 см), 320 × 240 |
| Эргономичность конструкции | Возможность управления одной рукой |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже −10 °C) | от −20 °C до 400 °C (от −4 °F до 752 °F) |
| Точность | ±2 °C или 2 % (большее из значений при номинальной температуре 25 °C) |
| Тепловая чувствительность (NETD) | ≤0,045 °C при температуре объекта 30 °C (45 мК) |
| Коррекция коэффициента излучения на экране | Да (по значению и по таблице) |
| Температурная компенсация отражения фона на экране | Да |
| Подстройка коэффициента передачи на экране | Нет |
| Возможность беспроводного соединения | |
| Возможность беспроводного соединения | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через Wi-Fi и ЛВС (при наличии) |
| Совместимость с приложением Fluke Connect™ | Да, достаточно подключить камеру к смартфону, и сделанные снимки будут автоматически загружаться в приложение Fluke Connect для хранения и совместного использования |
| ПО Fluke Connect Assets, поставляемое по заказу | Да, позволяет связать изображения с конкретными единицами оборудования и создавать наряды на производство работ. Можно легко сравнить разные типы измерений (механические, электрические или ИК-снимки), выполненные на одном участке |
| Технология IR Fusion® | |
| Технология IR Fusion® | Да |
| Режим AutoBlend™ | Да |
| Режим Picture-In-Picture (PIP — «картинка в картинке») | Да |
| Встроенная цифровая камера (в видимом диапазоне спектра) | 5 Мп |
| Уровень и диапазон | |
| Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да |
| Минимальный диапазон (в ручном режиме) | 2,5 °C (4,5 °F) |
| Минимальный диапазон (в автоматическом режиме) | 5 °C (9,0 °F) |
| Хранение данных и регистрация изображений | |
| Расширенные функции памяти | Внутренняя память 4 Гбайт и карта памяти microSD 4 Гбайт |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Форматы файлов изображений | Нерадиометрические BMP или JPEG либо полностью радиометрические IS2 |
| Просмотр содержимого памяти | Да |
| Программное обеспечение | ПО Fluke Connect для настольного ПК — полный набор функций для анализа и составления отчетов с доступом к системе Fluke Connect |
| Анализ и хранение радиометрических данных на ПК | Да |
| Форматы файлов, экспортируемых при помощи ПО Fluke Connect | IS2, BMP, GIF, JPEG, PNG, TIFF |
| Голосовые аннотации | Максимальное время записи для одного изображения — 60 секунд, возможно воспроизведение записи на камере; требуется гарнитура Bluetooth (приобретается отдельно) |
| IR-PhotoNotes | Да, 3 изображения |
| Автоматическая регистрация (температура и интервал) | Да |
| Питание от батареи | |
| Батареи (сменные, заряжаемые) | Две литий-ионные «интеллектуальные» батареи с пятисегментным светодиодным индикатором для отображения уровня заряда |
| Ресурс батареи | 4 часа непрерывного использования с одним комплектом батарей |
| Время заряда батареи | 2,5 часа до полного заряда |
| Способ заряда батареи | Зарядное устройство для двух батарей или заряд непосредственно в тепловизоре Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
| Работа от сети переменного тока | Возможна работа от сети переменного тока (от 100 до 240 В, 50/60 Гц) с входящим в комплект блоком питания |
| Энергосбережение | По выбору пользователя |
| Цветопередача | |
| Стандартные палитры | 8: «Горячий металл», «Сине-красная», «Высококонтрастная», «Янтарная», «Янтарная инвертированная», «Жидкий металл», «Серая шкала», «Серая шкала инвертированная» |
| Палитры Ultra Contrast | 8: Цвет горячего металла Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, жидкий металл Ultra, серая Ultra, серая инвертированная Ultra |
| Общие характеристики | |
| Лазерный указатель | Да |
| Частота кадров | 9 или 30 Гц |
| Цветовая индикация | Высокая температура, низкая температура, изотермы (в пределах диапазона измерений) |
| Инфракрасный спектральный диапазон | от 7,5 до 14 мкм |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от −20 °C до +50 °C (от −4 °F до 122 °F) без батарей |
| Относительная влажность | от 10 % до 95 %, без конденсации |
| Измерение температуры в центральной точке | Да |
| Температура пятна | Маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон | 3 |
| Пользовательские рамки измерений | Расширяемый-сужаемый прямоугольник измерений |
| Жесткий кейс | Прочный жесткий кейс для переноски с внутренней мягкой сумкой, а также регулируемый ремешок |
| Стандарты безопасности | МЭК 61010-1: Категория перенапряжения II, степень загрязнения 2 |
| Электромагнитная совместимость | МЭК 61326-1: Базовая электромагнитная обстановка. CISPR 11 (Радиопомехи индустриальные): Группа 1, класс A |
| Соответствие техническим стандартам Австралии (RCM) | RCM МЭК 61326-1 (ГОСТ Р МЭК 61326-1-2014) |
| Соответствие нормам Федеральной комиссии по связи США | EN61326-1; FCC часть 5, EN 55011: класс A, EN 61000-4-2, EN 61000-4-3 |
| Вибрация | 2G по ГОСТ 28203-89 (МЭК 68-2-6-82) |
| Ударопрочность | 25G по ГОСТ 28215-89 (МЭК 68-2-29) |
| Устойчивость к падению с высоты | Выдерживает падение с высоты 2 метра (6,5 фута) |
| Степень защиты корпуса | IP54 (ограниченная защита от пыли; защита от водяных брызг с любого направления) |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Соответствие требованиям директивы RoHS | Да |
| Габариты (В × Ш × Д) | 26,7 см × 10,1 см × 14,5 см (10,5 дюйма × 4,0 дюйма × 5,7 дюйма) |
| Масса (с батареей) | 0,72 кг (1,6 фунта) |
| Гарантия | Два года (стандартная) |
Комплект поставки портативного тепловизора fluke Tis60+
- Тепловизор Fluke TIS60+ в выбранном исполнении
- Блок питания от сети переменного тока (включая универсальные сетевые адаптеры)
- Двухсекционное зарядное устройство для интеллектуальных батарей
- Защищенная литий-ионная интеллектуальная батарея
- Кабель USB
- Карта microSD 4 Гбайт
- Прочный жесткий кейс для переноски с внутренней мягкой сумкой
- Регулируемый ремешок
- Краткое справочное руководство
