RGK TL-160+ тепловизор
Тепловизор RGK TL-160+ предназначен для профессионального контроля инженерных систем, электрооборудования, строительных конструкций и технологического оборудования. Он быстро выявляет перегревы, скрытые дефекты и теплопотери, обеспечивая точную диагностику объектов в промышленности.
Тепловизор RGK TL-160+ с поверкой (арт. 721142, без поверки - арт. 754385) предназначен для профессионального контроля инженерных систем, электрооборудования, строительных конструкций и технологического оборудования. Он быстро выявляет перегревы, скрытые дефекты и теплопотери, обеспечивая точную диагностику объектов в промышленности, энергетике и сервисном обслуживании. Компактный корпус и продуманная эргономика позволяют работать прибором долго и без усталости, а интерфейс упрощает настройку параметров под конкретную задачу.
Качество изображения соответствует требованиям специалистов, которым важны детализация и стабильность тепловой картины. Использование тепловизора RGK TL160 plus позволяет уверенно фиксировать мелкие температурные перепады, что особенно важно при поиске микротрещин, нарушений контактов и зон утечки тепла. Точность измерений поддерживается продвинутым алгоритмом обработки, обеспечивающим корректное отображение температур даже при сложных условиях съёмки.
В основе камеры - чувствительная матрица 160×120 с частотой обновления до 25 Гц. Такой показатель гарантирует плавность наблюдения и удобство при обследовании движущихся или нагревающихся объектов. Широкий температурный диапазон делает модель универсальной для диагностики электрощитов, отопительных систем, ОВКВ-оборудования и строительных ограждений. Высокая чувствительность помогает уверенно различать небольшие отклонения температуры, что повышает качество итогового анализа.
Тепловизор RGK TL-160 plus поддерживает создание фото- и видеоматериалов, что удобно для отчётов и фиксации динамики нагрева. Встроенный модуль Wi-Fi облегчает передачу данных на компьютер, планшет или смартфон. Возможность добавления голосовых комментариев помогает фиксировать особенности объекта сразу в момент обследования.
Для удобства пользователя предусмотрены несколько режимов визуализации: классический инфракрасный, режим наложения (PiP) и комбинированный вариант, где тепловая и визуальная картинка совмещены. Управление палитрами позволяет выбрать оптимальный способ отображения - от высококонтрастных до мягких градиентных схем, что улучшает читаемость снимков под разные задачи и освещённость.
Тепловизор RGK TL-160+ внесён в Госреестр СИ под номером 86495-22, поэтому его можно использовать при составлении официальной документации, актов обследования и технических отчётов.
Сферы применения тепловизора RGK TL-160+
- Электроэнергетика и подстанции - поиск перегретых контактов, контроль состояния кабельных линий и распределительных устройств.
- Диагностика электрощитов - выявление перегрузок, слабых соединений и неравномерного распределения нагрузки.
- Обследование зданий и ограждающих конструкций - обнаружение теплопотерь, мостиков холода, дефектов утепления и протечек.
- Системы ОВКВ - проверка эффективности отопления, вентиляции и кондиционирования, а также равномерности температурных потоков.
- Промышленное оборудование - контроль нагрева подшипников, двигателей, насосов и других узлов для предотвращения аварий и простоев.
Устройство прибора
- Объектив цифровой камеры
- Объектив инфракрасной камеры
- Фокусировочное кольцо
- Место крепления крышки объектива
- Курок
- Защитная крышка разъёмов
6.1 Разъем Type-C USB/зарядка
6.2 Разъём для карты памяти - Жидкокристаллический сенсорный экран
- Кнопка просмотра изображений
- Кнопка питания/блокировки
- Кнопка меню/выбора
- Кнопки вверх/вниз/влево/вправо
- Аккумуляторная батарея

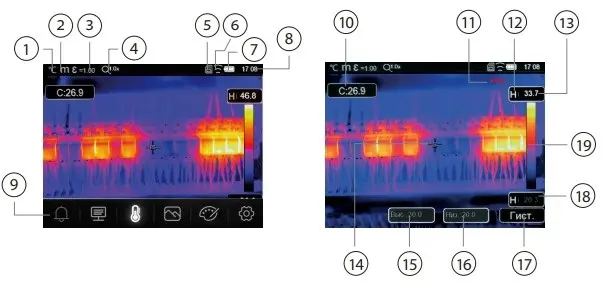

Дисплей RGK TL-160+
- Единица температуры °C/°F
- Единица расстояния
- Коэффициент излучения
- Индикатор масштабирования
- SD-карта
- Статус Wi-Fi
- Статус заряда батареи
- Время
- Основное меню
- Показания температуры центральной точки
- Индикатор видеозаписи
- Кнопка выбора режима настройки изображения
- Показания минимальной температуры в области измерения
Технические характеристики
| Параметры | Значение |
|---|---|
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20°С до +100°С включ. | ±2,0 °С |
| Количество пикселей матрицы детектора, пиксели x пиксели | 160 x 120 px |
| Порог температурной чувствительности (при температуре объекта +30 °С) | <0,05°С |
| Пространственное разрешение | 2,26 мрад |
| Частота обновлений | 50 Гц |
| Режим фокусировки | ручной |
| Спектральный диапазон | от 8 до 14 мкм |
| Представление изображения | |
| Точка | центральная точка, три дополнительных маркера |
| Автоматическое обнаружение тепла/холода | автоматические горячие или холодные маркеры |
| Линия | анализ двух линий |
| Поправки к измерениям | коэффициент излучения, отражённая температура |
| Хранение видео | |
| Память | карта Micro SD 8 Гбайт или внутренняя память емкостью 3,4 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 30 кадрах в секунду, на карте памяти >60 минут |
| Режим хранения видео | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG или HIR, включая данные измерений, на карте памяти >6000 изображений |
| Режим хранения изображений | ИК/визуальные изображения; одновременное хранение ИК и визуальных изображений |
| Анализ изображений | внутренние инструменты анализа изображений, полный функционал |
| Настройка | |
| Поле зрения цифрового объектива | FOV 65° |
| Интерфейсы передачи данных | |
| Интерфейсы | USB-тип C |
| USB | передача данных между камерой и ПК |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Управление энергопотреблением | автоматическое отключение |
| Рабочие характеристики | |
| Диапазон рабочих температур | от -15°C до 50°C |
| Диапазон температур хранения | от -40°C до 70°C |
| Удар | 25 g (IEC60068-2-29) |
| Вибрация | 2 g (IEC60068-2-6) |
| Физические характеристики | |
| Размер | 230 х 90 х 100 мм |
| Вес | 0,55 кг |
Комплект поставки
- Тепловизор
- Блок питания переменного тока с сетевыми переходниками
- USB кабель
- Крышка объектива
- Аккумуляторная батарея
- Транспортировочный футляр
- Зарядное устройство для аккумулятора
- Карта Micro SD
- Руководство по эксплуатации
