RGK TL-384F Plus Тепловизор
Тепловизор RGK TL-384F Plus представляет собой профессиональный измерительный прибор для бесконтактного контроля температуры и выявления тепловых аномалий на промышленных объектах, энергетическом оборудовании, строительных конструкциях и инженерных сетях. Модель включена в Государственный реестр средств измерений под номером 97827-26, что подтверждает её метрологическую прослеживаемость и обеспечивает юридическую силу результатов измерений при проведении обязательных проверок, составлении официальных отчётов и сдаче объектов надзорным органам. Наличие регистрационного номера в Госреестре гарантирует соответствие прибора федеральным метрологическим требованиям и исключает риски, связанные с использованием неповеренного оборудования при работе на ответственных объектах.
Прибор предназначен для специалистов служб технической диагностики, энергоаудита и производственного контроля, чья работа связана с оперативным обнаружением скрытых дефектов, перегревов, утечек тепла и нарушений герметичности на ранних стадиях развития неисправностей. Тепловизор RGK TL-384F Plus позволяет перевести контроль состояния оборудования с периодического регламентного на предиктивный, когда потенциальная проблема выявляется до момента отказа, что существенно сокращает внеплановые простои и затраты на аварийные ремонты. Высокая чувствительность прибора и детализированное термографическое изображение делают его эффективным инструментом как для точечной диагностики отдельных узлов, так и для комплексного обследования протяжённых объектов и технологических линий.
Основные особенности
- Детализированное термографическое изображение, обеспечивающее уверенное различение объектов с минимальным перепадом температур на значительном удалении
- Широкий угол обзора, позволяющий охватывать крупные узлы и протяжённые участки за одну съёмку, сокращая время обследования больших площадей
- Расширенный рабочий диапазон с возможностью измерения сверхвысоких температур для работы с металлургическими и плавильными процессами
- Предельно высокая чувствительность, фиксирующая мельчайшие температурные градиенты и выявляющая дефекты, незаметные при визуальном осмотре
- Совмещённая съёмка в видимом и инфракрасном спектрах с наложением изображений для точной идентификации проблемных зон
- Лазерный целеуказатель для точного позиционирования области измерения на удалённых объектах
- Сменная оптика для решения специализированных задач: обследование микроэлектроники, панорамная съёмка крупных агрегатов и работа на больших расстояниях
- Беспроводная передача данных и дистанционное управление через встроенный модуль для оперативного обмена информацией с удалённым экспертом
- Интуитивный интерфейс с сенсорным управлением и широким набором измерительных инструментов для гибкой адаптации под специфику объекта
Сферы применения тепловизора
- Обследование электрощитового оборудования, контактных соединений и токоведущих шин для выявления перегревов и предотвращения аварийных отключений
- Контроль состояния подшипниковых узлов, редукторов и вращающихся механизмов в рамках систем технического обслуживания и ремонта
- Диагностика тепловой изоляции трубопроводов, паропроводов и тепловых сетей для выявления участков с нарушенной герметичностью и сверхнормативными теплопотерями
- Обследование строительных конструкций, ограждающих конструкций и кровли для поиска мест промерзания, мостиков холода и скрытых дефектов утепления
- Контроль технологических процессов на металлургических, химических и нефтегазовых предприятиях, включая мониторинг футеровки печей и состояния реакторов
- Проведение энергоаудита зданий и сооружений для составления тепловых карт и оптимизации систем отопления, вентиляции и кондиционирования
- Диагностика солнечных панелей и ветрогенераторов для контроля нагрева элементов и своевременного выявления неисправных модулей
Технические характеристики тепловизора RGK TL-384F Plus
| Характеристика | Значение |
|---|---|
| Измерение | |
| Диапазон измерений температуры | от -10 до +150 °С от 0 до +410 °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -10 °С до +0 °С включ., °С | ±8,0°С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от 0 °С до +100 °С включ., °С | ±4,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±4,0 % |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | 44,2° x 33,9° |
| Минимальное фокусное расстояние | 0,3 м |
| Пространственное разрешение | 2,02 мрад |
| Коэффициент излучательной способности | 0,95 (фиксированный) |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | фиксированный |
| Увеличение | 2x, 4x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | экран 4-дюймовый ЖК-дисплей/320x240 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 4 палитры |
| Анализ измерений | |
| Точка | центральная точка |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 320x240 при 25 кадрах в секунду |
| Режим хранения видео | - |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Языки | многонациональные |
| Цифровая камера | |

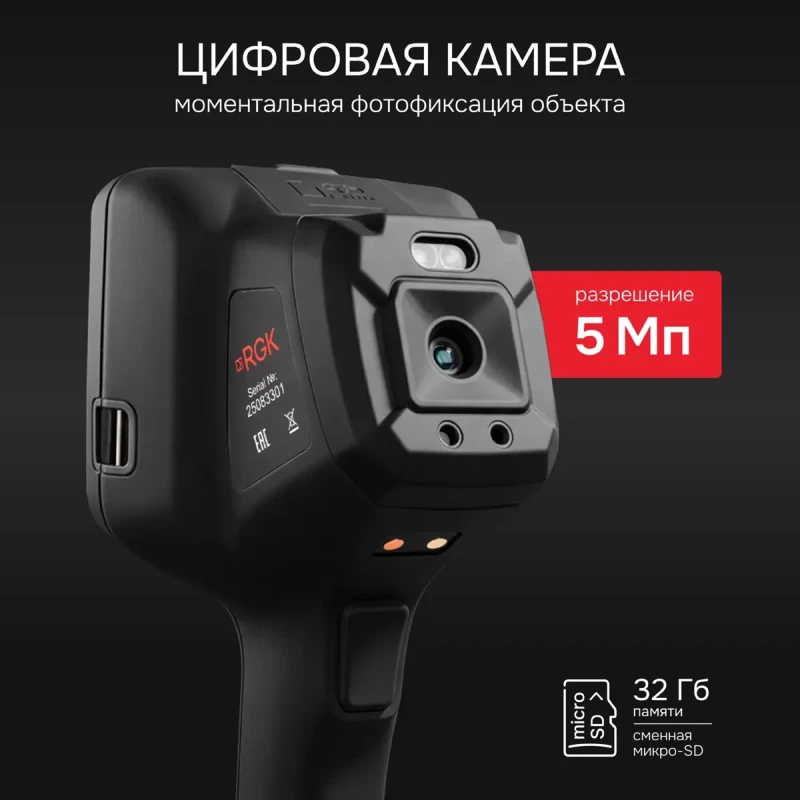

| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | Micro SD |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Система питания | |

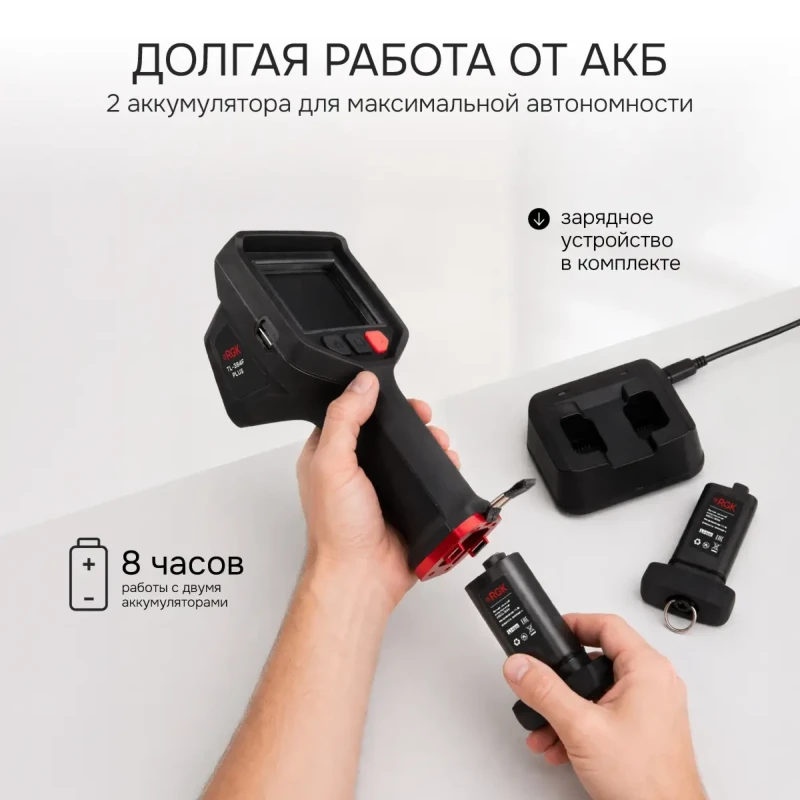

| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20 до +55 °C (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP67 |
| Дополнительные возможности | |
| Электронный компас | есть |
| Лазерное измерение расстояния | есть |
| Контакты для зарядной станции в авто | есть |
| Физические характеристики | |
| Размеры | 282 x 130 x 121 мм |
| Вес камеры включая батарею | 1,2 кг |
(**) – по дополнительному заказу

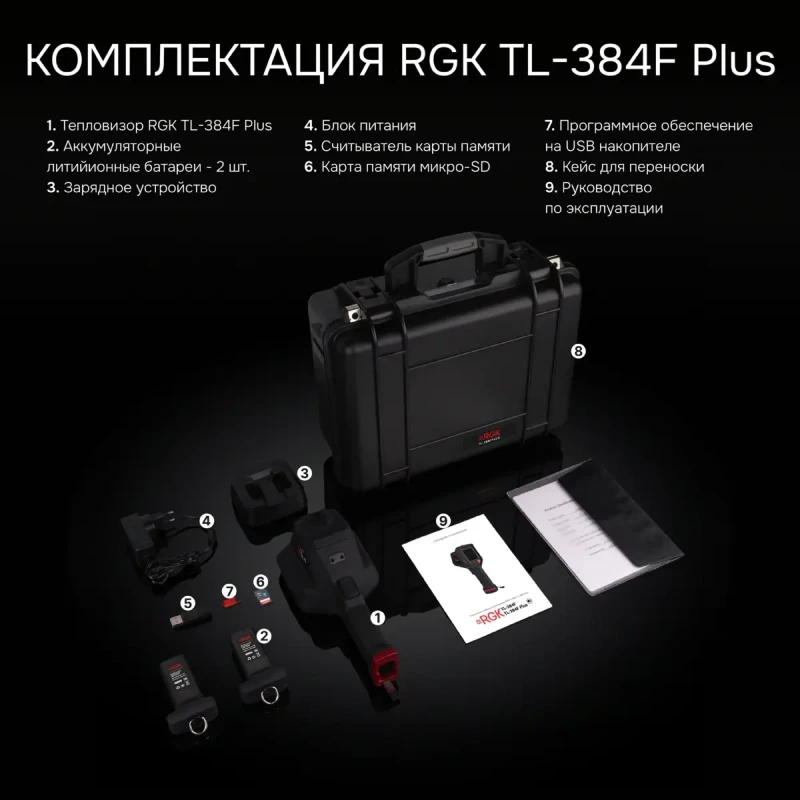

Комплект поставки
- Тепловизор RGK TL-384F Plus
- Аккумуляторные литийионные батареи - 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Инструкция
- Упаковка
