RGK TL-640 Plus Тепловизор
Тепловизор RGK TL-640 Plus представляет собой профессиональный измерительный прибор, разработанный для решения широкого спектра задач в области энергоаудита, строительной диагностики, обслуживания электрооборудования и промышленного мониторинга. Данная модель внесена в Государственный реестр средств измерений, что гарантирует легитимность получаемых результатов при проведении обязательных проверок и составлении официальных отчётов.
Главное преимущество тепловизора RGK TL-640 Plus заключается в его высокой разрешающей способности, обеспечивающей получение детализированных термограмм с минимальной погрешностью. Благодаря чувствительности, позволяющей улавливать перепады температур менее одной десятой градуса, прибор эффективно выявляет скрытые дефекты, которые невозможно обнаружить визуальным осмотром. Расширенный температурный диапазон, охватывающий как отрицательные, так и высокие положительные значения, делает его универсальным инструментом для работы в различных климатических и производственных условиях. При необходимости пределы измерений могут быть значительно увеличены с помощью опционального расширения, что открывает возможность работы с высокотемпературными процессами.
Конструкция устройства продумана с учётом интенсивной эксплуатации: эргономичный корпус, удобное управление и интуитивно понятный интерфейс позволяют оперативно проводить съёмку даже при длительной работе. Высокая частота обновления кадра обеспечивает плавное изображение без задержек, что критически важно при осмотре движущихся объектов или быстро изменяющихся тепловых полей. Встроенная память и возможность расширения хранилища дают возможность сохранять значительные объёмы данных, а беспроводные интерфейсы упрощают передачу термограмм на внешние устройства для последующего анализа и документирования.
Применение тепловизора RGK TL-640 Plus
- Энергетическое обследование зданий и сооружений для выявления утечек тепла, мостиков холода, дефектов теплоизоляции и оценки энергоэффективности
- Диагностика электротехнического оборудования, включая контактные соединения, трансформаторы, распределительные устройства и линии электропередач
- Проверка состояния механического оборудования, подшипников, редукторов и приводов на предмет перегрева и аномального износа
- Контроль технологических процессов в металлургии, нефтегазовой и химической промышленности
- Инспекция систем отопления, вентиляции и кондиционирования для оценки их работоспособности и эффективности
- Научно-исследовательские и лабораторные работы, требующие прецизионных тепловых измерений
- Предупредительное техническое обслуживание и плановые проверки промышленных объектов
- Обследование кровель, фасадов и ограждающих конструкций на предмет повреждений и скрытых дефектов
Внешний вид прибора TL-640 Plus
- Микрофон
- Сенсорный экран
- Кнопка калибровки температуры
- Кнопка переключения палитры/кнопка автофокуса
- Кнопка Включения/выключения
- Кнопка разблокировки для замены объектива
- Индикатор питания
- Ремешок для запястья
- Лазер
- Фонарик
- Цифровая камера
- Инфракрасная линза
- Кнопка съемки
- Крышка объектива
- Слот для SD-карты
- Разъем для наушников
- USB-интерфейс
- HDMI-интерфейс
- Кнопка разблокировки батареи
Технические характеристики тепловизора RGK TL-640 Plus
| Характеристика | Значение |
|---|---|
| Измерение | |
| Диапазон измерений температуры |
от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0°С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | до 40 м |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 640 x 512 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали |
стандартный 24,0° x 19,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние |
стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 2 м |
| Пространственное разрешение |
стандартный 0,66 мрад широкоугольный 1,39 мрад телеобъектив 2x 0,33 мрад телеобъектив 2x 0,16 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной/электрический/автоматический |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 5-дюймовый ЖК-дисплей/800x480 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < класс 2 |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | есть |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
(**) – по дополнительному заказу

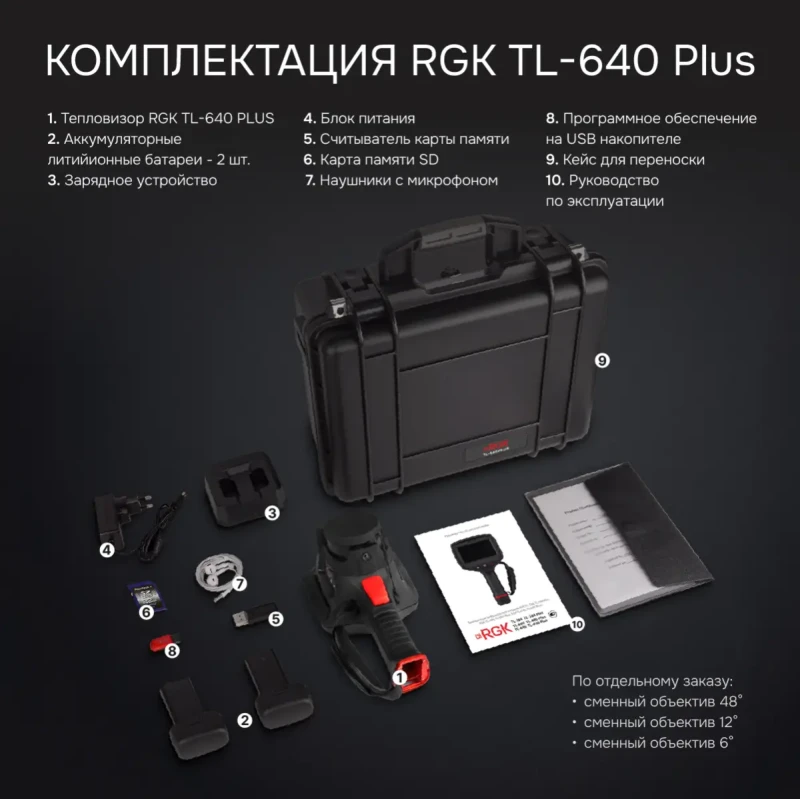

Комплект поставки
- Тепловизор RGK TL-640 Plus
- Аккумуляторные литийионные батареи 2 шт.
- Зарядное устройство
- Адаптер питания
- Считыватель карты памяти
- Карта памяти SD
- Программное обеспечение на USB накопителе
- Кейс для переноски
- Наушники
- Руководство по эксплуатации
