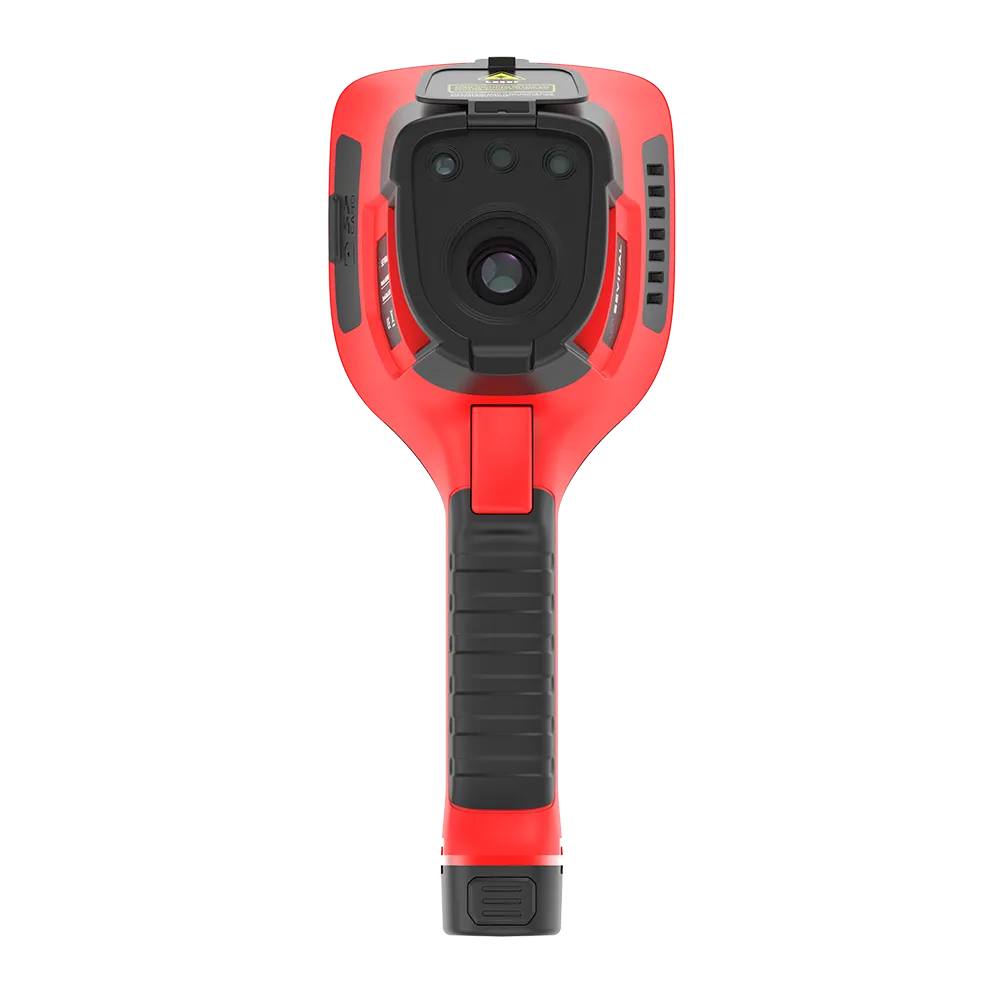

Seviral H600 Тепловизор
Тепловизор Seviral H600 создан для специалистов, которым требуется максимальная детализация тепловых полей, надежность измерений и полное соответствие метрологическим стандартам. Этот прибор представляет собой закономерное развитие линейки профессиональных тепловизоров, где во главу угла поставлена бескомпромиссная точность и информативность каждого кадра.
Модель имеет действующую регистрацию в государственном реестре средств измерений. Это означает, что данные, полученные с помощью данного тепловизора, обладают юридической силой и могут служить основанием для составления официальных актов, заключений и отчетной документации, предоставляемой надзорным органам или заказчикам работ. Для подрядных организаций, эксплуатационных служб и лабораторий неразрушающего контроля это требование является критическим при выборе оборудования.
Отличительные особенности
Благодаря инфракрасной матрице с разрешением 640 на 512 пикселей, тепловизор формирует детализированные термограммы, сравнимые по четкости с фотографиями видимого спектра. Высокое пространственное разрешение 0,66 мрад позволяет различать объекты малого размера на значительном удалении, что особенно востребовано при обследовании линий электропередач, дымовых труб или фасадов зданий.
Сверхвысокая тепловая чувствительность, составляющая не более 40 милликельвинов, гарантирует выявление минимальных температурных аномалий. Это свойство критически важно для обнаружения зарождающихся дефектов в подшипниковых узлах, начальных стадий перегрева контактных соединений и микротрещин в изоляционных покрытиях.
Прибор построен на неохлаждаемом микроболометре, что исключает необходимость в обслуживании криогенных систем, сокращает время подготовки к работе и повышает общую надежность устройства в полевых условиях. Широкий спектральный диапазон охватывает основное тепловое излучение большинства технических объектов, обеспечивая универсальность применения.
Оптическая система с ручной фокусировкой дает возможность оператору самостоятельно настраивать резкость в зависимости от расстояния до объекта. Угол поля зрения 24 на 18 градусов признан оптимальным для большинства производственных задач: он обеспечивает хороший обзор без излишней дисторсии по краям кадра.
Применение прибора Seviral H600
- Энергетический аудит и тепловизионное обследование зданий для оценки теплопотерь и качества монтажа ограждающих конструкций.
- Диагностика распределительных устройств, трансформаторных подстанций и контактных соединений в электроустановках до и выше 1000 В.
- Обследование вращающегося оборудования — турбин, компрессоров, насосов и редукторов — с целью раннего выявления перегревов подшипников и дисбаланса.
- Контроль технологических процессов в металлургии, нефтехимии и энергетике, включая мониторинг футеровки печей и состояния теплообменного оборудования.
- Поиск скрытых дефектов в строительных конструкциях, мониторинг состояния мостов, опор ЛЭП и гидротехнических сооружений.
- Выявление мест утечек в системах теплоснабжения, паропроводах и криогенных установках.
- Научно-исследовательские и опытно-конструкторские работы, связанные с изучением тепловых процессов в новых материалах и устройствах.
Технические характеристики тепловизора Seviral H600
| Характеристика | Значение |
|---|---|
| Детектор | Неохлаждаемый микроболометр на оксиде ванадия (VOX) |
| Инфракрасное разрешение | 640 х 512 |
| Спектральный диапазон | 8–14 мкм |
| Тепловая чувствительность (NETD) | ≤ 40 мК при 30°C |
| Угол поле зрения FOV | 24° x 18° |
| Пространственное Разрешение (IFOV) | 0,66 мрад |
| Фокусировка | Ручная |
| Минимальное фокусное расстояние (м) | 0,3 м |
| Измерение температуры | |
| Диапазон измерения температур | -40°C ~ +150°C (низкий диапазон) / 0°C ~ +410°C (средний диапазон)/+300°C ~ +650°C (средний диапазон)/+300°C ~ +2000°C (высокотемпературный диапазон) |
| Точность измерения | ±2°C или ±2% от показаний |
| Камера | |
| Цифровая камера | Встроенная 5-мегапиксельная цифровая камера |
| Цифровой зум | 1х, 2х, 4х, 8х |
| Отображение изображений | |
| Дисплей | 3,5 дюйма / 640х480 пикселей, сенсорный |
| Цветовые палитры | 10 цветовых палитр |
| Режим отображения | 5 режимов: тепловое изображ., видимый свет, слияние двух видов света, картинка в картинке и IMIX |
| Передача данных | |
| Wi-Fi | Передача изображений в режиме реального времени на мобильные телефоны через WIFI и поддержка предварительного просмотра изображений на SD-картах через WIFI |
| Bluetooth | Поддержка воспроизведения Bluetooth-гарнитуры |
| 4G (опция) | Передайте изображения в режиме реального времени на мобильные телефоны через 4G |
| Лазер | |
| Лазерная указка | Поддерживается |
| Измерение и анализ | |
| Настройки измерения температуры точек, линий и площади | Одновременно до 10 точек, 10 зон, 5 линий (макс./мин./средн.) |
| Макс./мин. температура по кадру | Автоматический захват самой высокой/низкой температуры |
| Изотерма | Поддерживается |
| Коррекция коэффициента излучения | Автоматическая, на основе введенного значения |
| Поправка на атмосферные условия | Автоматическая, на основе расстояния, температуры и влажности воздуха |
| Сигнализация | |
| Тип оповещения | Автоматическое звуковое и световое оповещение при выходе за установленные температурные пределы |
| GPS | |
| Спутниковое позиционирование (опционально) | При использовании на открытом воздухе на экране и снимках отображается широта и долгота устройства. |
| Хранение изображений | |
| Тип карты памяти | 32 ГБ (стандартно), 128 ГБ (опционально) |
| Формат ИК-изображений | .jpg / .png (радиометрический) |
| Формат изображений видимого спектра | .jpg |
| Формат ИК-видео | H.264 (радиометрический) |
| Голосовые заметки | 60-секундная голосовая заметка может быть сохранена вместе с изображением. |
| Текстовые заметки | Выбираемый предустановленный текст сохраняемый вместе с изображением |
| Видеовыход | |
| HDMI | Micro HDMI |
| Система питания | |
| Тип аккумулятора | Съемный перезаряжаемый литий-ионный аккумулятор |
| Напряжение питания | 12 В постоянного тока |
| Время работы (при 25°C) | ≤ 4 часа (обычное использование, один аккумулятор) |
| Физические параметры | |
| Масса | 700 г (включая аккумулятор) |
| Габариты | 257 × 102 × 105 мм |
| Условия эксплуатации | |
| Рабочая температура | -20°C ~ 55°C |
| Температура хранения | -40°C ~ 70°C |
| Влажность (работа/хранение) | ≤ 95%, без конденсации |
| Уровень защиты | IP54 |
| Крепление штатива | 1/4″-20-UNC |
Комплект поставки
- Тепловизионная камера
- Транспортировочный противоударный пластиковый кейс
- Аккумуляторная батарея (2 шт.)
- Двухсекционное зарядное устройство
- Блок питания для зарядного устройства
- SD-карта 32 Гб
- Кардридер
- Кабель micro HDMI
- Кабель USB
- Руководство по эксплуатации
- Сертификат заводской калибровки
- Технический паспорт
