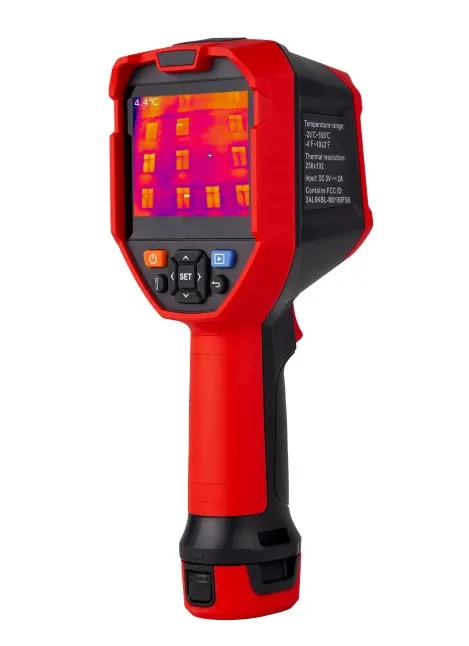

UNI-T UTi720E тепловизор
Тепловизор UNI-T UTi720E — это профессиональный диагностический инструмент, предназначенный для бесконтактного контроля температурных аномалий в самых разных сферах.
Тепловизор UNI-T UTi720E — это профессиональный диагностический инструмент, предназначенный для бесконтактного контроля температурных аномалий в самых разных сферах. Прибор применяется для выявления скрытых дефектов, перегрева и теплопотерь в энергетике, строительной диагностике, при обслуживании промышленного оборудования, систем ОВИК, а также в электромонтаже и техническом обслуживании инженерных сетей. Благодаря высокой информативности измерений тепловизор UNI-T UTi720E позволяет быстро принимать обоснованные решения и повышать безопасность работ.
В основе модели используется инфракрасная матрица с разрешением 256×192 пикселя, обеспечивающая детализированное тепловое изображение, а тепловая чувствительность менее 50 мК позволяет фиксировать минимальные температурные перепады. Сенсорный экран диагональю 3,5 дюйма упрощает управление и анализ данных непосредственно на объекте. Встроенная цифровая камера и поддержка режимов MSX, PIP и Fusion расширяют возможности визуализации, позволяя накладывать термограмму на видимое изображение и повышать точность интерпретации результатов. Тепловизор UNI-T UTi720E поддерживает несколько режимов отображения, измерения в нескольких зонах, а также автоматическое отслеживание горячих и холодных точек.
Дополнительным преимуществом является встроенный модуль Wi-Fi, который обеспечивает беспроводную передачу данных, удалённое управление и формирование отчётов. Модель оснащена встроенным фонариком для работы в слабоосвещённых условиях, отличается лёгким и компактным корпусом и удобным креплением под штатив, что особенно важно при длительных обследованиях.
Области применения тепловизора UNI-T UTi720E
- Энергетика и обслуживание электроустановок, включая диагностику электрощитов, трансформаторов, кабельных линий и контактных соединений.
- Электромонтажные и сервисные работы для выявления перегрузок, нагрева клемм, автоматов и распределительных узлов.
- Строительная диагностика зданий и сооружений с поиском теплопотерь, мостиков холода и дефектов теплоизоляции.
- Промышленное оборудование и технологические линии, контроль состояния электродвигателей, насосов, подшипников и приводов.
- Системы ОВИК, обследование отопления, вентиляции и кондиционирования, выявление утечек и неэффективных участков.

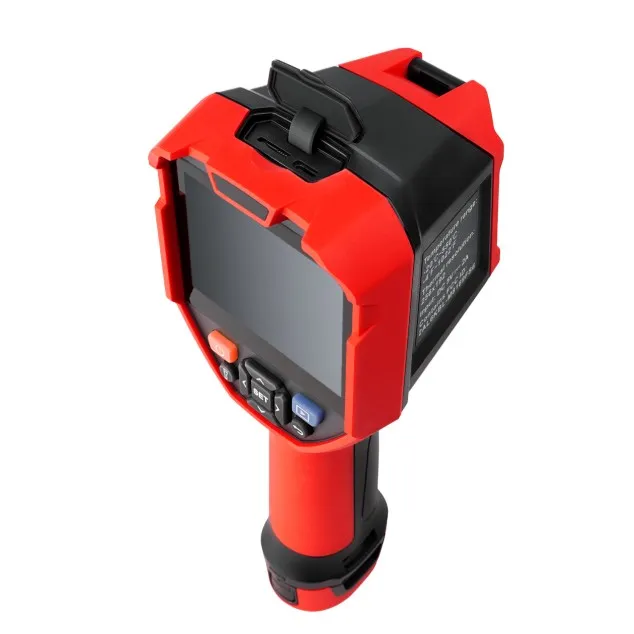

Внешний вид UNI-T UTi720E
- Интерфейс USB Type-C 1
- Верхняя оболочка
- Нижняя оболочка
- Слот расширения для SD-карты
- Защитная крышка интерфейса
- ЖК-дисплей
- Кнопка включения
- Кнопка освещения
- Левая кнопка
- Верхняя кнопка
- Кнопка просмотра фотографий
- Клавиша возврата
- Правая кнопка
- Клавиша SET
- Нижняя кнопка
- Резьбовое отверстие для закрепление на опоре
- Инфракрасное тепловизионное окно
- Осветительная лампа
- Окно камеры видимого света
- Кнопка фотоспускового спуска
Дисплей UNI-T UTi720E
- Инструмент отметки точки
- Режим изображения
- Переключение цветного диска
- Термометрический инструмент
- Инструмент для цветных полос
- Настройка системы
- Нижний предел диапазона цветного диска
- Автоматическое отслеживание минимальной
- Полоса цветовой температуры
- Верхний предел диапазона цветного диска
- Количество электричества
- центральной точке измерения температуры
- Автоматическое отслеживание максимальной точки
- Центральная точка измерения температуры
Технические характеристики инфракрасного тепловизора UNI-T UTi720E
| Характеристики | Значение |
|---|---|
| Паттерн | низкотемпературная передача (-20 ℃...150 ℃) высокотемпературная передача (0 ℃...550 ℃ (ручная коробка передач) |
| Тепловизионный пиксель | 256 × 192（49152） |
| IFOV | 3,8 мрад |
| Фокусное расстояние объектива | 3,2 мм |
| Чувствительность | <50 мК при 25 ℃ |
| Частота кадров | <25 Гц |
| Точность | -10 ℃...550 ℃, при комнатной температуре 25 ℃, ±2 ℃/±2 % принимается большое значение |
| Диапазон измерения температуры | - 20 ℃...550 ℃ (-4 ℉...1022 ℉) |
| Датчик | не холодильная окись ванадия |
| Разрешение экрана | 640 × 480 |
| Излучательная способность | 0,95 (по умолчанию) 0,01...1,00 |
| Пиксель видимого света | 2 млн |
| Размер теплового пикселя | 12 мкм |
| Цветной диск | железный сурик, радуга, черное каление, белое каление, красное каление, лава, высококонтрастная радуга |
| Ширина полосы инфракрасного спектра | 8...14 мкм |
| Угол поля зрения | HFOV 56° |
| Режим фокусировки | освобождение от фокусировки |
| Цифровое усиление | 2x, 4x |
| Температурный анализ | 5 точек, 3 прямоугольника, 3 круга, 1 линия (все вместе не более 6) |
| Инструмент для цветных полос | автоматическая изотермия, пропорциональная изотермия, нисходящая изотермия, восходящая изотермия, межрегиональная изотермия, ручная изотермия |
| Индикация измерения температуры | температура центральной точки, отслеживание высокой/низкой температуры |
| Единица измерения температуры | ℃ (по умолчанию), °F, K |
| Сигнализация при высокой и низкой температуре | иметь (LED светодиодная сигнализация, LCD анимационная сигнализация) |
| Режим изображения | тепловое изображение, видимый свет, слияние, функция PIP |
| Режим захвата изображения | фотосъемка, автоматическая фотосъемка |
| Формат сохранения изображения | JPG |
| Просмотр изображений | допускается анализ температуры, смена цветных дисков, примечания |
| Сканирование QR-кода | есть |
| USB связь | Type-C USB (зарядка, изображение в реальном времени и хранение флешки) |
| WIFI | есть |
| Транслирование экрана PC | есть |
| Программное обеспечение для анализа PC | есть (изображение в реальном времени, загрузка и анализ фотографий) |
| Мобильное приложение | есть (загрузка и анализ фотографий) |
| LED освещение | есть |
| Язык | английский/французский/немецкий/испанский/русский языки |
| Свидетельство | CE FCC UKCA ROHS |
| Рабочая температура | 0 ℃... 50 ℃ (32 ℉... 122 ℉) |
| Температура хранения | -10 ℃... 60 ℃ (14 ℉... 140 ℉) |
| Рабочая влажность | 10 %...95 % относительной влажности (не конденсированный) |
| Аккумулятор | 5200 мАч (съемный комплект батарей) |
| Автоматическое отключение питания | есть |
| Время использования | более 3 ч |
| Время зарядки | менее 4 ч |
| Напряжение/ток зарядки | 5V/1.5A 9V/1A 12V/1A (поддерживается только со стандартными зарядными головками USB ниже QC2.0) |
| Хранение изображений | Micro SD-карта с объемом памяти до 32 G |
| Уровень IP | IP54 ( IEC 60529:1989+A1:1999+A2:2013 ) |
| Падение | 2 метра |
Комплект поставкит портативного тепловизора UNI-T UTi720E
- Тепловизор UNI-T UTi720E
- Карта Micro SD
- USB-кабель Type-C
- Li-ion аккумулятор (3,7 В 5200 мАч)
- Пластиковый кейс
- Руководство по эксплуатации
