МЕГЕОН 29120 дефектоскоп
5
198 240 ₽
Характеристики
Номер в госреестре СИ
:
94834-25
Описание
МЕГЕОН 29120 - надёжный ультразвуковой дефектоскоп для профессионального неразрушающего контроля и выявления внутренних дефектов в промышленных материалах и конструкциях.
Подробности
МЕГЕОН 29120 - ультразвуковой дефектоскоп, предназначенный для неразрушающего контроля качества материалов и сварных соединений. Прибор используется для выявления внутренних дефектов, таких как трещины, расслоения, поры и включения, без нарушения целостности контролируемого объекта. Устройство ориентировано на профессиональное применение в промышленной диагностике и техническом контроле конструкций.
Дефектоскоп МЕГЕОН 29120 обеспечивает высокую информативность измерений и стабильность результатов при обследовании изделий из металлов и других твёрдых материалов. Прибор позволяет точно настраивать параметры контроля под конкретный тип объекта и условия эксплуатации, что повышает достоверность обнаружения дефектов. Широкие функциональные возможности делают его универсальным инструментом для проведения входного, промежуточного и приёмочного контроля.
Отличительные особенности МЕГЕОН 29120
- Одноканальная система дефектоскопии для стабильного и надёжного контроля.
- Рабочие частоты ультразвука в диапазоне от 0,5 до 20 МГц.
- Настройка скорости ультразвука в материалах от 100 до 9999 м/с.
- Диапазон перестройки усиления от 0 до 120 дБ с различными шагами регулировки.
- Высокая точность обнаружения внутренних дефектов и неоднородностей структуры.
- Адаптация к различным типам материалов и толщине контролируемых изделий.
- Соответствие требованиям метрологии и внесение в Росреестр СИ.
- Надёжная конструкция для эксплуатации в промышленных условиях.
Сферы применения дефектоскопа
- Неразрушающий контроль сварных соединений и металлоконструкций.
- Диагностика трубопроводов и резервуаров.
- Контроль качества деталей машиностроения и приборостроения.
- Энергетика и нефтегазовая промышленность.
- Строительство и эксплуатация инженерных сооружений.
- Лабораторные и учебные исследования в области дефектоскопии.
Внешний вид МЕГЕОН 29120
- Гнездо «Т» ;
- Гнездо «R»;
- Дисплей;
- Клавиатура;
- Энкодер;
- Гнездо USB (Тип А);
- Гнездо для подключения зарядного устройства;
- Подставка;
- Отсек для аккумулятора;
- Ремень для удержания «одна рука»;
- Индикатор зарядки.

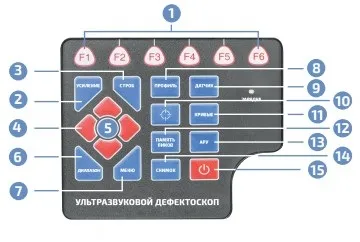

Клавиатура
- F1 ... F6 Кнопки выбора пунктов меню 2 уровня
- УСИЛЕНИЕ Кнопка активации функции ручного изменения усиления
- СТРОБ Кнопка перехода в меню настройки стробов (1–5)
- Кнопки навигации по меню (уровни 2–й и 3–й)
- ОК Кнопка подтверждения / переключение параметров меню 4–го уровня
- ДИАПАЗОН Переход в меню настройки диапазона измерения (1–1)
- МЕНЮ Кнопка выбора меню 1–го уровня
- ПРОФИЛЬ Кнопка перехода в меню работы с профилями (3–1)
- ДАТЧИК Переход в меню настройки параметров датчика (1–2)
- Переход в меню калибровки датчиков (2–1)
- КРИВЫЕ Переход в меню настройки кривых (2–3)
- ПАМЯТЬ ПИКОВ Включение функции отображения на дисплее максимальных значений (пиков)
- АРУ Регулировка усиления до заранее установленного уровня на дисплее
- СНИМОК Сохранение эхограммы в виде файла
- Включение и выключение прибора
Дисплей МЕГЕОН 29120
- Область отображения измеренных значений;
- бласть отображения установленных параметров;
- Рабочая область;
- Шкала уровня сигнала относительно высоты дисплея;
- Шкала расстояния;
- Область отображения системных индикаторов;
- Область меню (уровень 2);
- Область меню (уровни 3,4).
Технические характеристики ультразвукового дефектоскопа МЕГЕОН 29120
| Характеристики | Значения |
|---|---|
| Диапазон измерения толщины по стали, мм | 20 … 1500 |
| Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм | ±(0,03∙Т1)+1,0) |
| Диапазон измерений глубины залегания дефектов (по стали), мм | 4 … 600 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм | ±(0,03∙Н2)+1,0) |
| Диапазон измерений координат дефектов (по стали), мм | 4 … 600 |
| Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм | ±(0,03∙Y3)+1,0) |
| Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм4) | ±(0,03∙X5)+1,0) |
| Диапазон показаний толщины по стали, мм | 4 … 1500 |
| Диапазон рабочих частот, МГц | 0,5 … 20 с шагом 0,1 |
| Диапазон настройки скорости ультразвука в материалах, м/с | 100 … 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50 |
| Диапазон настройки усиления, дБ | 0 … 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50 |
| Емкость внутренней памяти | 2 Гб, 100 эхограмм А-развертки, 500 профилей, видеозаписи до заполнения памяти. |
| Калибровка | полуавтоматическая |
| Настройка кривой AVG | есть |
| Сохранение эхограммы | есть |
| Запоминание пиковых значений | есть |
| Интерфейс | USB |
| Питание | Li-Po, 11,1 В - 3600 мАч |
| Адаптер питания | На входе: 100 - 240 В/ 50 - 60 Гц На выходе: 13,5 В/ 2 А |
| Тип разъема датчиков | BNC |
| Дисплей | ЖК-дисплей повышенной чёткости и яркости, цветной. 5,7 дюймов |
| Развертки | А-развёртка, В-развёртка |
| Число каналов дефектоскопии | 1 |
| Типы датчиков |
1. Совмещенный прямой (CS); 2. Совмещенный наклонный (CI); 3. Раздельно–совмещенный прямой (SCS); 4. Раздельно–совмещенный наклонный (SCI); 5. Раздельный прямой (SS) |
| Входы, режим работы |
T - выход, R - вход для раздельных датчиков. T, R - вход / выход для совмещённых датчиков |
| Условия эксплуатации |
Температура +15…+35°C ОВ 50 … 80% |
| Условия транспортировки и хранения |
Температура -20 ... +60°C ОВ 20 … 85%, без выпадения конденсата |
| Габаритные размеры, мм | 250x160x60 |
| Масса, кг | 1,1 ± 0,1 |
Комплект поставки
- Дефектоскоп МЕГЕОН 29120
- Зарядное устройство
- Датчики - 2 шт
- Кабель датчика - 2 шт
- Кейс
- Руководство по эксплуатации
