ХРОМАТ-900-7 промышленный газовый хроматограф
ХРОМАТ-900-7 — промышленный газовый хроматограф для непрерывного анализа компонентного состава природного газа. Прибор обеспечивает соответствие требованиям ГОСТ и подходит для коммерческого учёта и технологического контроля в газовой отрасли.
ХРОМАТ-900-7 — промышленный газовый хроматограф взрывозащищённого исполнения, предназначенный для непрерывного автоматического измерения компонентного состава газа горючего природного (ГГП) в поточном режиме. Прибор обеспечивает высокоточное определение молярной доли азота, кислорода, диоксида углерода, а также углеводородов C1–C5 и фракции C6+ высшие, что позволяет использовать его в задачах коммерческого учёта и технологического контроля природного газа.
Работа хроматографа основана на методе газовой хроматографии с применением детектора по теплопроводности и электрохимического детектора. Измерения выполняются в циклическом режиме при непрерывной подаче пробы, что обеспечивает стабильность аналитических характеристик и оперативное получение достоверных данных. Поточный принудительный способ забора пробы минимизирует влияние внешних факторов и повышает повторяемость результатов измерений.
ХРОМАТ-900-7 полностью соответствует требованиям нормативных документов ГОСТ 31371-2008 и ГОСТ 31369-2008, включая методику ГОСТ 31371.7-2008, регламентирующую определение молярной доли компонентов природного газа с оценкой неопределённости. Это позволяет применять прибор при подтверждении соответствия продукции обязательным требованиям законодательства Российской Федерации и при осуществлении товарообменных операций.
Исполнение хроматографа соответствует требованиям взрывозащиты с маркировкой БА-1Exd[ib]IICT4 X. Конструкция рассчитана на эксплуатацию в промышленных условиях, в том числе на объектах газовой инфраструктуры. Степень защиты корпуса IP54 обеспечивает устойчивость к воздействию пыли и влаги. Минимальный расход анализируемого газа и газа-носителя снижает эксплуатационные затраты и делает прибор эффективным для длительной непрерывной работы.
Для интеграции в автоматизированные системы учёта и контроля предусмотрена передача данных между хроматографом и ПЭВМ на расстояние до 1000 метров. Обработка измерительной и служебной информации, настройка режимов работы и диагностика осуществляются с использованием аттестованного программного обеспечения, а результаты измерений и градуировок сохраняются в энергонезависимой памяти.
Отличительные особенности ХРОМАТ-900-7
- Полное соответствие требованиям ГОСТ 31371-2008 и ГОСТ 31369-2008.
- Непрерывный режим работы с циклическим измерением компонентного состава.
- Измерение молярной доли азота, кислорода, CO₂ и углеводородов C1–C5 и C6+.
- Возможность одновременного контроля компонентного состава и серосодержания природного газа.
- Использование детектора по теплопроводности и электрохимического детектора.
- Минимальный расход анализируемого газа и газа-носителя.
- Связь с ПЭВМ на расстоянии до 1000 метров.
- Взрывозащищённое исполнение с маркировкой БА-1Exd[ib]IICT4 X.
- Степень защиты корпуса IP54.
- Хранение результатов измерений и градуировок в энергонезависимой памяти.
Сферы применения
- Газотранспортные магистрали и компрессорные станции.
- Газодобывающие предприятия и кустовые площадки.
- Газоперерабатывающие заводы.
- Газораспределительные организации и узлы учёта газа.
- Объекты коммерческого учёта при товарообменных операциях.
- Подразделения и дочерние общества ПАО «Газпром».
- Промышленные системы мониторинга качества природного газа.

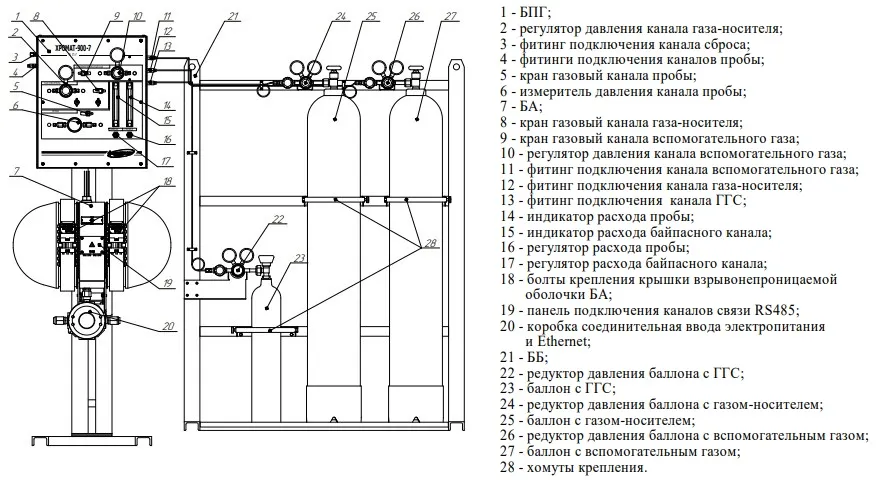

Внешний вид газового хроматографа ХРОМАТ-900-7
Метрологические характеристики хроматографа ХРОМАТ-900-7
| Наименование компонента | Диапазон измерений молярной доли компонента ГГП, % | Пределы допускаемой абсолютной погрешности ± Δ1), молярная доля, % |
|---|---|---|
| Метан | 40 - 99,97 | - 0,0187·х + 1,88 |
| Этан | 0,005 - 15 | 0,04·х + 0,00026 |
| Пропан | 0,005 - 6,0 | 0,06·х + 0,00024 |
| Изобутан | 0,005 - 4,0 | 0,06·х + 0,00024 |
| н-Бутан | 0,005 - 4,0 | 0,06·х + 0,00024 |
| Изопентан | 0,005 - 2,0 | 0,06·х + 0,00024 |
| н-Пентан | 0,005 - 2,0 | 0,06·х + 0,00024 |
| Неопентан | 0,005 - 0,05 | 0,06·х + 0,00024 |
| Гексаны (С6+высшие) 2) | 0,005 - 1,0 | 0,06·х + 0,00024 |
| Диоксид углерода | 0,005 - 10,00 | 0,06·х + 0,0012 |
| Азот | 0,005 - 15 | 0,04·х + 0,0013 |
| Кислород | 0,005 - 2,0 | 0,06·х + 0,0012 |
Технические характеристики газового хроматографа ХРОМАТ-900-7
| Характеристики | Значения | Примечание |
|---|---|---|
| Максимальное число детекторов | 2 | |
| Время выхода на режим, минут | 120 | |
| Расход газа-носителя, мл/минут | 2–40 | способ установки расхода газа-носителя и расхода анализируемого газа – автоматический |
| Расход анализируемого газа, мл/минут | 50 | способ установки расхода газа-носителя и расхода анализируемого газа – автоматический |
|
ределы детектирования: - по каналу с ДТП по пропану, г/см , не хуже |
3х10-9 | |
|
Предел допускаемого значения ОСКО выходного сигнала (хроматографических пиков), % |
± 0,5 | |
| Температура окружающей среды, С | от +1 до +50 | |
| Напряжение питания, В | 230 | частота 50 ± 1 Гц |
| Потребляемая мощность, ВА |
170 60 |
в режиме прогрева (выход на режим) в номинальном режиме |
| Степень защиты от внешних воздействий | IP 54 | |
| Тип газа-носителя | гелий газообразный | |
|
Габаритные размеры, мм: - блок аналитический (БА) - блок подготовки газа (БПГ) |
650х630х425 520х510х370 |
модульная разборная конструкция |
|
Масса, кг - блок аналитический (БА) - блок подготовки газа (БПГ) |
60 30 |
|
|
Длина линии связи между хроматографом и ПЭВМ, м: - при соединении по интерфейсу RS 485 - по сети Ethernet (электрический кабель) |
1000 80 |
Комплект поставки ХРОМАТ-900-7
| Обозначение | Наименование | Количество | Примечание |
|---|---|---|---|
| ИБЯЛ.413538.002 | Хроматограф газовый промышленный «Хромат-900-7» | 1 шт. | |
| Комплект ЗИП | 1 компл. | Согласно ИБЯЛ.413538.002 ЗИ | |
| ИБЯЛ.413941.010 | Комплект монтажных частей | 1 компл. | |
| ИБЯЛ.413538.002 ВЭ | Ведомость эксплуатационных документов | 1 экз. | |
| Комплект эксплуатационных документов | 1 компл. | Согласно ИБЯЛ.413538.002 ВЭ |
Дополнительная комплектация (по заказу)
- термостатированный шкаф;
- баллоны с газом-носителем и вспомогательным газом;
- баллоны с ГСО-ПГС для проведения периодической поверки;
- баллон с градуировочной ГС - ИПГ с составом и содержанием молярной доли компонентов, близким к составу и содержанию пробы ГГП;
- баллон с контрольной газовой смесью (для периодической проверки правильности измерений);
- источник бесперебойного питания;
- ПК;
- устройство отбора пробы из газовой магистрали высокого давления, в том числе: обогреваемый редуктор во взрывозащищённом исполнении, подогреваемая линия отбора пробы, фильтр твердых частиц;
- преобразователь интерфейсов RS485/232 - по цифровому каналу связи RS485;
- блок разделительный искробезопасный - для связи по каналу RS485;
- хроматографические колонки: ИБЯЛ.302411.016-01.01, ИБЯЛ.302561.008-03.01, ИБЯЛ.302561.008-03.04, ИБЯЛ.302511.008-00.00, ИБЯЛ.302561.008-06.00;
- пульт контроля ИБЯЛ.422411.005-01;
- датчик-сигнализатор довзрывоопасных концентраций горючих газов ДАТ-М-06 ИБЯЛ.413216.044-05.
