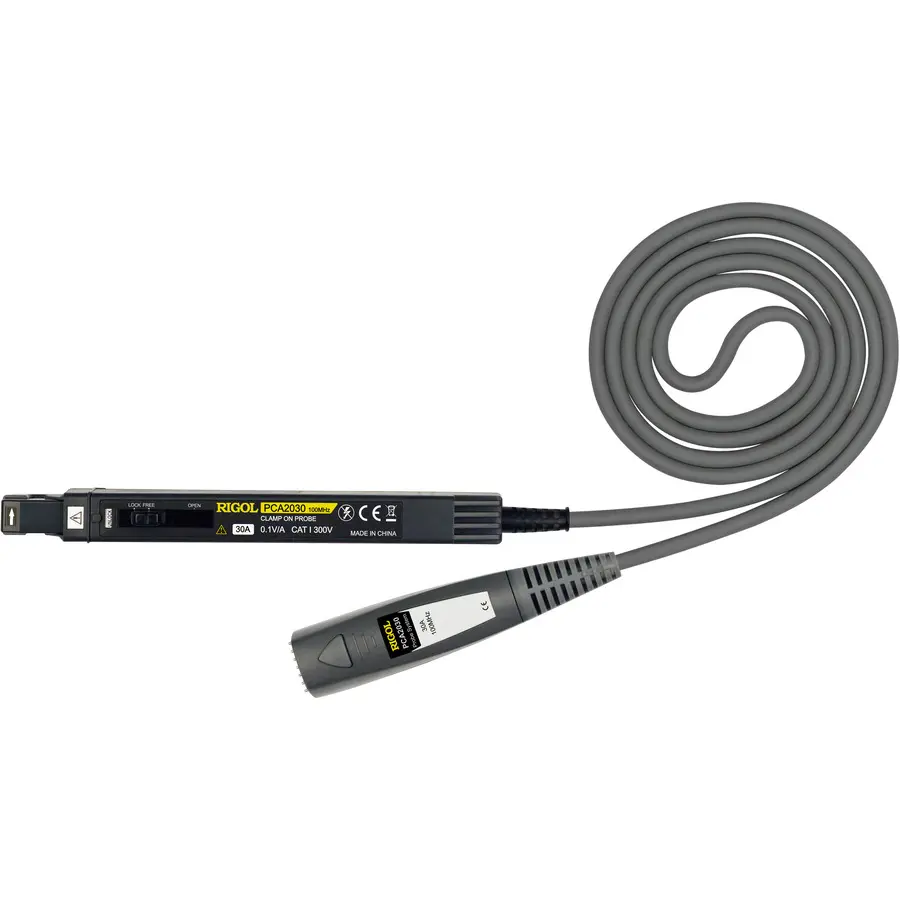

RIGOL PCA2030 токовый пробник
Токовый пробник RIGOL PCA2030 обеспечивает точный и безопасный анализ токовых сигналов при работе с осциллографами в профессиональных измерительных задачах.
RIGOL PCA2030 - профессиональный токовый пробник, предназначенный для точного анализа электрических сигналов в составе измерительных комплексов на базе осциллографов. Прибор используется для безопасного и наглядного наблюдения формы тока без разрыва цепи, что особенно важно при работе с современными электронными и силовыми устройствами. Токовый пробник RIGOL PCA2030 оптимально подходит для инженерных задач, где требуется высокая достоверность измерений при сохранении целостности исследуемой схемы и минимального влияния на объект измерения.
RIGOL PCA2030 применяется в лабораторных и производственных условиях, а также в сервисных центрах и научно-исследовательских подразделениях. Он позволяет уверенно работать с быстроизменяющимися сигналами, выявлять переходные процессы, анализировать работу источников питания, силовой электроники и цифровых устройств. Благодаря совместимости с осциллографами RIGOL и других производителей, пробник легко интегрируется в существующие измерительные системы и повышает их функциональность без необходимости модернизации оборудования.
Отличительные особенности токового пробника RIGOL PCA2030
- Широкая полоса пропускания до 100 МГц, позволяющая анализировать высокочастотные и импульсные токи.
- Диапазон измерения тока до 30 А, подходящий для большинства задач силовой и промышленной электроники.
- Бесконтактный принцип измерения без разрыва цепи, повышающий безопасность и сокращающий время работ.
- Высокая точность и стабильность показаний при динамических нагрузках.
- Минимальное влияние на измеряемую цепь благодаря оптимизированной конструкции датчика.
- Совместимость с осциллографами RIGOL и другими моделями с аналогичными входными параметрами.
- Прочная конструкция, рассчитанная на интенсивную эксплуатацию в лабораторных и промышленных условиях.
- Удобство подключения и быстрой настройки в составе измерительного комплекса.
Сферы применения пробника RIGOL PCA2030
- Разработка и отладка источников питания и преобразователей напряжения.
- Диагностика силовой электроники и инверторных систем.
- Анализ импульсных и переходных процессов в электронных устройствах.
- Испытания и контроль параметров промышленного электрооборудования.
- Научно-исследовательские и опытно-конструкторские работы.
- Сервисное обслуживание и поиск неисправностей в электронной аппаратуре.
Технические характеристики токового пробника RIGOL PCA2030
| Характеристики | Значения |
|---|---|
| Рабочий частотный диапазон (по уровню – 3 дБ) | от постоянного тока (DC) до 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Максимальное значение измеряемого тока | 30 А скз |
| Максимальный измеряемый пиковый импульсный ток | 50 А (непродолжительный режим, пиковое значение) |
| Коэффициент преобразования силы тока в выходное напряжение | 100 мВ/А |
| Погрешность преобразования | ± 1% от считывания ±1 мВ при ≤ 30 А скз ± 2% от считывания ±1 мВ при ≤ 50 А пик (DC, 45 Гц – 66 Гц, непрерывно, в пределах максимального диапазона) |
| Шум | ≤ 2,5 мА скз (при полосе пропускания осциллографа 20 МГц) |
| Входной импеданс | от 1 МОм до 10 Ом в рабочей полосе частот |
| Температурный коэффициент для чувствительности | ≤ ± 2% (при частоте входного сигнала 50 Гц, 30 А скз при T от 0 °C до +40 °C) |
| Максимальная потребляемая мощность | 8,5 ВА |
| Диапазон рабочих температур | 0 °C до +40 °C при относительной влажности воздуха до 80% (без конденсации) |
| Диапазон температур хранения | -10 °C до +50 °C при относительной влажности воздуха до 80% (без конденсации) |
| Место использования | в сухих помещениях |
| Влияние внешних магнитных полей | ≤ 5 мА (от DC до 60 Гц, при магнитном поле 400 А/м) |
| Диаметр измеряемого проводника | 5 мм |
| Измеряемый проводник | изолированный |
| Гарантированный период поддержания точности измерений | 1 год (10000 циклов открывания/закрывания магнитопровода) |
| Длина кабеля | Сигнальный кабель - 1,5 м |
| Габариты | Датчик: 175 × 18 × 40 мм Терминатор: 27 × 55 × 18 мм |
| Масса | 240 г |
Комплект поставки пробника RIGOL PCA2030
- Пробник токовый PCA2030
- Руководство по эксплуатации
- Футляр
