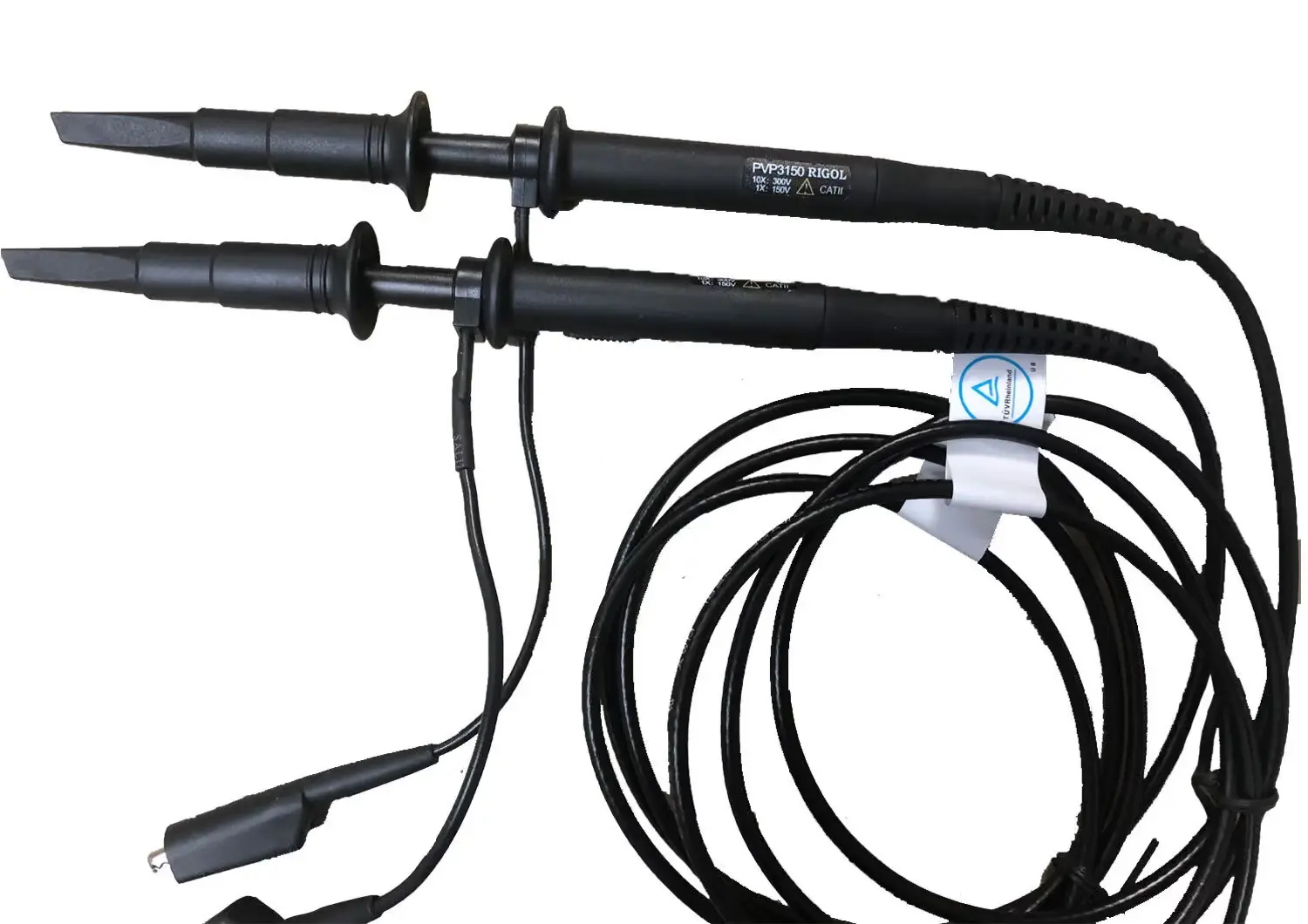

RIGOL PVP3150 150 МГц пассивный высокоимпедансный пробник (Один Комплект )
RIGOL PVP3150 — профессиональный пассивный пробник для точных и стабильных осциллографических измерений. Оптимальное решение для инженеров, лабораторий и производственных предприятий.
RIGOL PVP3150 - пассивный высокоимпедансный осциллографический пробник, предназначенный для точного съёма и передачи измерительных сигналов при работе с электронными схемами различного уровня сложности. Данный пробник применяется в составе измерительных комплексов с цифровыми и аналоговыми осциллографами и обеспечивает надёжное подключение к исследуемым точкам без искажения формы сигнала. Благодаря продуманной конструкции и совместимости с оборудованием RIGOL и других производителей, RIGOL PVP3150 оптимально подходит для профессионального использования в инженерной, лабораторной и производственной среде.
Пробник разработан с учётом требований к стабильности измерений, электрической безопасности и удобству эксплуатации. Он минимизирует нагрузку на исследуемую цепь, позволяя получать корректные результаты даже при анализе чувствительных и высокоомных участков. Надёжная экранировка и качественные материалы обеспечивают устойчивость к внешним помехам и долговечность при интенсивной эксплуатации. RIGOL PVP3150 используется как в процессе разработки новой электроники, так и при диагностике, настройке и обслуживании уже введённых в эксплуатацию устройств.
Отличительные особенности пассивного высокоимпедансного пробника RIGOL PVP3150
- Высокое входное сопротивление, обеспечивающее минимальное влияние на измеряемую цепь.
- Поддержка режимов ослабления 10:1 и 1:1 для гибкой адаптации под различные измерительные задачи.
- Рабочая полоса пропускания до 150 МГц для анализа быстропротекающих процессов.
- Совместимость с осциллографами RIGOL и большинством стандартных BNC-интерфейсов.
- Надёжная экранированная конструкция для снижения уровня электромагнитных наводок.
- Удобный форм-фактор, обеспечивающий комфортную работу в ограниченном пространстве.
- Высокая механическая прочность, рассчитанная на интенсивное промышленное использование.
Сферы применения пассивного пробника RIGOL PVP3150
- Разработка и отладка электронных устройств и печатных плат.
- Тестирование цифровых и аналоговых схем.
- Сервисное обслуживание и диагностика электронной аппаратуры.
- Лабораторные исследования и образовательные проекты.
- Контроль качества и выходные испытания электронной продукции.
Технические характеристики пробника RIGOL PVP3150
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 1X: DC – 20 МГц 10X: DC – 150 МГц |
| Время нарастания | 1X: 17,5 нс 10X: 2,3 нс |
| Коэффициент деления | 10:1 1:1 |
| Входное сопротивление | 1X: 1 МОм ± 1% @DC 10X: 10 МОм ± 1% @DC |
| Входная ёмкость | 1X: 50 пФ ± 20 пФ 10X: 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 1X: 150 В СКЗ CAT II 10X: 300 В СКЗ CAT II |
| Диапазон компенсации ёмкости | 10 пФ – 25 пФ |
| Вес пробника | ~45 г |
| Длина кабеля | 120 см ± 2 см |
| Диаметр наконечника пробника | 4,8 мм |
| Диапазон рабочих температур | 0 °C…+50 °C |
| Диапазон температур хранения | -20 °C…+70 °C |
| Максимальная относительная влажность воздуха | < 80% для температур до +31 °C линейное снижение до 40% при +50 °C |
Комплект поставки пробника RIGOL PVP3150
- Пассивный пробник PVP3150
- Наконечник пробника с зажимом в виде крючка
- Земляной провод с зажимом типа «крокодил»
- Отвертка для регулировки компенсации
- Земляной отвод с контактной пружиной – 2 шт
- Изоляционная насадка на пробник (короткая)
- Цветные маркировочные кольца – 8 шт
