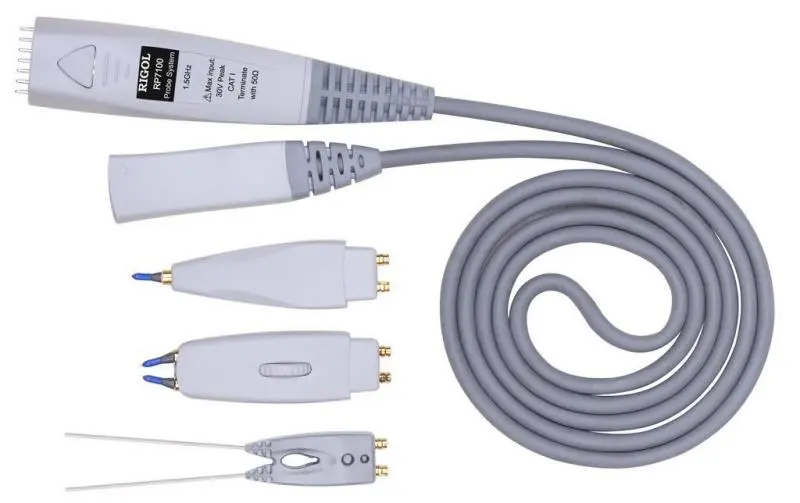

RIGOL RP7150 активный дифференциальный пробник
RIGOL RP7150 — высокоточный активный дифференциальный пробник для измерения сигналов в современной высокоскоростной электронике. Оптимальный выбор для лабораторий, НИОКР и промышленных испытаний.
RIGOL RP7150 - активный дифференциальный пробник профессионального уровня, предназначенный для точного и безопасного измерения дифференциальных сигналов в высокоскоростных электронных схемах. Он используется совместно с цифровыми и смешанными осциллографами и позволяет корректно анализировать сигналы в условиях, где измерения относительно земли невозможны или приводят к искажениям. Пробник ориентирован на задачи разработки, отладки и испытаний современной электроники, требующие высокой точности, стабильности и полной сохранности формы сигнала.
Дифференциальная активная архитектура RIGOL RP7150 обеспечивает минимальное влияние на измеряемую цепь и позволяет уверенно работать с высокочастотными и быстропереходными процессами. Пробник эффективно подавляет синфазные помехи, снижая уровень шумов и повышая достоверность результатов даже при измерениях в сложной электромагнитной обстановке. Благодаря высокой надёжности и продуманной эргономике устройство удобно для длительной инженерной работы, лабораторных исследований и производственных испытаний, где важна повторяемость измерений и защита измерительного оборудования.
Отличительные особенности высоковольтного дифференциального пробника RIGOL RP7150
- Активная дифференциальная схема для безопасных измерений без общей точки земли.
- Полоса пропускания до 1,5 ГГц для анализа высокоскоростных и высокочастотных сигналов.
- Высокий коэффициент подавления синфазных помех для повышения точности измерений.
- Минимальная нагрузка на измеряемую цепь за счёт оптимизированных входных параметров.
- Стабильная передача формы сигнала при работе с импульсными и цифровыми интерфейсами.
- Повышенная электрическая безопасность при измерениях в силовой и смешанной электронике.
- Надёжная конструкция, рассчитанная на интенсивную эксплуатацию в лабораторных и промышленных условиях.
Сферы применения дифференциального пробника RIGOL RP7150
- Разработка и отладка высокоскоростных цифровых шин и интерфейсов.
- Анализ сигналов в импульсных источниках питания и преобразователях.
- Испытания и диагностика силовой и приводной электроники.
- Лабораторные исследования и опытно-конструкторские работы.
- Производственный контроль и тестирование электронных модулей.
Технические характеристики высоковольтного пробника RIGOL RP7150
| Характеристики | Значения |
|---|---|
| Полоса пропускания | > 1,5 ГГц |
| Время нарастания | < 265 пс |
| Системный диапазон | 1 ГГц |
| Входная ёмкость | < 1 пФ |
| Входное сопротивление | 50 кОм ± 2% дифференциальный вход 25 кОм ± 4% несимметричный вход |
| Входной динамический диапазон | ± 6,25 В |
| Входной диапазон в несимметричном режиме (общем) | ± 6,75 В (от 0 до 100 Гц) ± 1,25 В (> 100 Гц) |
| Подавление помех в несимметричном режиме | > 45 дБ (1 МГц) |
| Встроенный делитель DC | 10:1 ± 2% |
| Ошибка смещения нуля | < 30 мВ (до калибровки) < 5 мВ (после калибровки) |
| Диапазон смещения | ± 12 В |
| Точность смещения нуля | < 3% (до калибровки) < 1% (после калибровки) |
| Входной шум | 45 мВ ПИК-ПИК |
| Задержка прохождения сигнала через пробник | 7 нс |
| Максимальное входное напряжение | 30 В пик CAT I |
| Защита от статического напряжения | > 8 кВ |
| Диапазон рабочих температур | +5 °C…+ 40 °C |
| Максимальная относительная влажность воздуха | < 80% |
| Потребляемая мощность | 1,2 Вт |
| Вес пробника | 147 г ± 10 г |
| Длина кабеля | 1,4 м |
Комплект поставки пробника RIGOL RP7150
- Изогнутый земляной отвод – 2 шт
- Прямой спиралевидный земляной отвод – 2 шт
- Изогнутый спиралевидный земляной отвод – 2 шт
- Цветные маркировочные кольца – 8 шт
- Коробка для аксессуаров – 1 шт
- Футляр для калибровочной оснастки – 1 шт
- Футляр для пробника и аксессуаров
