Многоканальные системы газового контроля представляют собой современное решение для обеспечения промышленной безопасности на опасных производственных объектах. Они позволяют одновременно отслеживать концентрацию нескольких газов в различных точках помещения или технологического процесса. Переход от портативных приборов к стационарным многоканальным комплексам становится актуальным, когда риски утечек возрастают, а требования к непрерывному мониторингу ужесточаются. В этой статье подробно рассмотрены принципы работы, преимущества, нормативные требования и практические критерии, помогающие специалистам принять обоснованное решение о модернизации системы газового контроля.
Специалисты по охране труда советуют заказать газоанализатор Лидер 01 для регулярного контроля воздушной среды.
Что такое многоканальные системы газового контроля
Многоканальные системы газового контроля — это стационарные комплексы, состоящие из нескольких датчиков (сенсоров), центрального блока обработки информации и устройств сигнализации и управления. Каждый канал системы предназначен для контроля одного или нескольких компонентов газовой смеси: горючих (метан, пропан, водород), токсичных (оксид углерода, сероводород, аммиак) или кислорода.
В отличие от одноканальных устройств, многоканальные комплексы обеспечивают одновременный мониторинг до 8–32 и более точек контроля. Данные с датчиков поступают в контроллер, который обрабатывает информацию в реальном времени, формирует сигналы тревоги при превышении пороговых значений и может передавать данные на верхний уровень АСУ ТП.
Основные элементы системы:

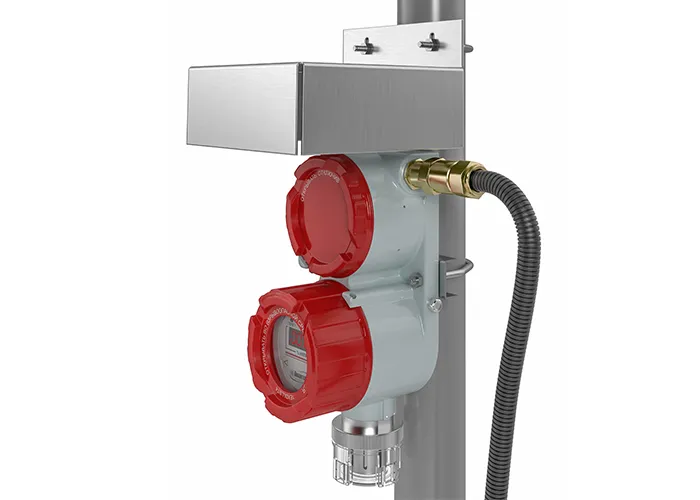

- Датчики (электрохимические, каталитические, оптические, полупроводниковые).

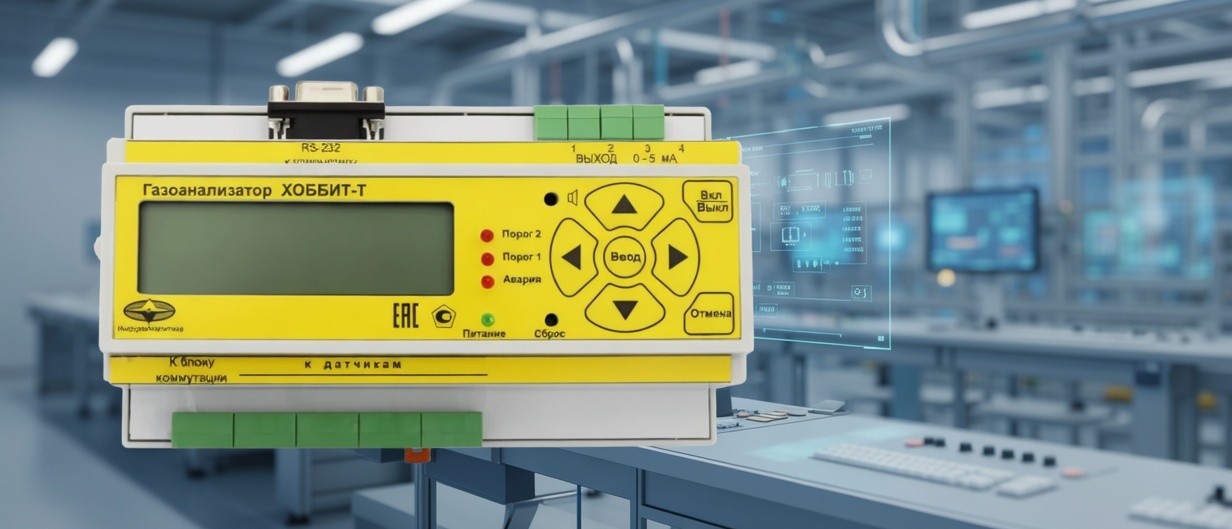

- Блок индикации и управления.
- Исполнительные устройства (электромагнитные клапаны, сирены, вентиляторы).
- Источники бесперебойного питания.
Такие системы соответствуют требованиям взрывозащиты и предназначены для работы в агрессивных средах.
Преимущества стационарных многоканальных комплексов перед портативными приборами
Стационарные многоканальные системы газового контроля обладают рядом ключевых преимуществ по сравнению с портативными газоанализаторами:
- Непрерывность мониторинга. Портативные приборы используются эпизодически, а стационарные работают 24 часа в сутки 7 дней в неделю.
- Одновременный контроль нескольких зон. Один комплекс заменяет десятки переносных устройств.
- Автоматическая реакция. При превышении порога система самостоятельно включает вентиляцию, отключает подачу газа или активирует аварийную сигнализацию.
- Высокая точность и стабильность. Стационарные датчики калибруются реже и дают более стабильные показания благодаря отсутствию механических воздействий.
- Интеграция в систему управления. Возможность подключения по протоколам Modbus, Profibus или Ethernet.
- Снижение влияния человеческого фактора. Нет необходимости в постоянном присутствии оператора с портативным прибором.
Портативные устройства остаются незаменимыми для разовых проверок, входного контроля в замкнутые пространства и мобильных работ, но они не способны обеспечить постоянный контроль на крупных объектах.
Нормативные требования к системам газового контроля
Требования к установке и эксплуатации систем газового контроля регламентируются несколькими ключевыми документами:
- Федеральные нормы и правила (ФНП) «Правила безопасности в нефтяной и газовой промышленности».
- ФНП «Правила безопасности сетей газораспределения и газопотребления» (приказ Ростехнадзора от 15 декабря 2020 г. № 531).
- СП 62.13330.2011 «Газораспределительные системы».
- ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и другие стандарты взрывозащиты.
- СанПиН и отраслевые правила по охране труда в химической, металлургической и энергетической отраслях.
Согласно нормативным документам, на опасных производственных объектах, где возможно образование взрывоопасных или токсичных смесей, должен быть обеспечен непрерывный контроль загазованности. Для помещений категории А и Б по взрывопожарной опасности стационарные системы контроля являются обязательными при определенных объемах и мощностях оборудования.
В частности, ФНП предписывают оснащение системами автоматического контроля загазованности котельных, компрессорных станций, складов горючих веществ и технологических установок с потенциальным выделением опасных газов.
Когда стоит переходить на стационарные многоканальные комплексы: ключевые критерии
Переход на стационарные комплексы рекомендуется в следующих случаях:
- Большая площадь или сложная конфигурация объекта. Если необходимо контролировать более 4–5 зон одновременно, портативные приборы становятся неэффективными.
- Высокая частота проведения измерений. При ежедневных или почасовых проверках затраты на персонал и время превышают стоимость стационарной системы.
- Наличие автоматизированных технологических процессов. Требуется интеграция с АСУ ТП для автоматического отключения оборудования.
- Повышенные требования к надежности. На объектах I и II классов опасности, где даже кратковременный сбой мониторинга может привести к аварии.
- Экономическая целесообразность. Когда суммарные затраты на закупку, обслуживание и обучение персонала для портативных приборов превышают инвестиции в стационарный комплекс.
- Изменение технологического процесса. Ввод новых установок, увеличение объемов переработки или переход на более опасные вещества.
- Несоответствие текущей системы нормативным требованиям. После проведения аудита промышленной безопасности.
Если на предприятии уже фиксируются случаи ложных срабатываний или пропущенных утечек при использовании переносных средств, это прямой сигнал к модернизации.
Сравнение портативных и стационарных систем газового контроля
| Параметр | Портативные приборы | Стационарные многоканальные комплексы |
|---|---|---|
| Режим работы | Эпизодический | Непрерывный |
| Количество контролируемых точек | 1–4 (один прибор) | До 32 и более |
| Автоматическая реакция | Отсутствует или ограничена | Полная (сигнализация + исполнительные устройства) |
| Интеграция с АСУ ТП | Ограничена | Полная |
| Точность и стабильность | Средняя (влияние движения) | Высокая |
| Стоимость владения (на 5 лет) | Ниже на старте, выше в эксплуатации | Выше на старте, ниже в долгосрочной перспективе |
| Требования к персоналу | Высокие (обучение, регулярные проверки) | Низкие (централизованное обслуживание) |
Стационарные системы выигрывают при масштабе объекта и необходимости постоянного контроля.
Преимущества многоканальных систем в различных отраслях
В нефтегазовой отрасли многоканальные комплексы обеспечивают контроль метана и сероводорода на буровых платформах, компрессорных станциях и нефтебазах. В химической промышленности они мониторят аммиак, хлор и другие токсичные вещества в реакторных залах. Металлургия использует их для контроля оксида углерода в доменных и конвертерных цехах. Энергетика применяет системы для котельных и газотурбинных установок.
Общим преимуществом является снижение вероятности взрыва или отравления персонала за счет раннего обнаружения и автоматического реагирования.
Примеры из реальной эксплуатации
На одном из нефтеперерабатывающих предприятий после нескольких инцидентов с локальными утечками пропана в насосной станции было принято решение о переходе на восьмиканальную стационарную систему. Ранее использовались только портативные газоанализаторы во время обходов. После установки комплекса с датчиками в ключевых точках количество ложных тревог сократилось на 70 %, а время реакции на реальную утечку уменьшилось с нескольких минут до секунд. Система автоматически включала вентиляцию и сигнализировала в диспетчерскую, что позволило предотвратить потенциальную аварию.
В химическом производстве синтетических удобрений переход на многоканальный контроль аммиака в складах хранения позволил снизить риски для персонала. Ранее при погрузочно-разгрузочных работах применялись переносные приборы, однако в ночную смену контроль ослабевал. Стационарная система обеспечила круглосуточный мониторинг и интеграцию с системой вентиляции, в результате чего концентрация аммиака ни разу не превысила пороговые значения за два года эксплуатации.
На металлургическом комбинате в цехе производства кокса установка стационарного комплекса для контроля оксида углерода и метана заменила практику ручных измерений. Это сократило время простоев оборудования при проверках и повысило общий уровень промышленной безопасности. В результате предприятие избежало штрафных санкций при очередной проверке надзорных органов.
В энергетической отрасли на одной из ТЭЦ переход на многоканальную систему контроля в котельной мощностью более 100 МВт позволил автоматизировать отключение подачи газа при превышении концентрации метана. Ранее полагались на периодические обходы с портативными приборами, что не исключало рисков в межконтрольные интервалы.
Еще один пример — пищевое производство с использованием холодильных установок на аммиаке. После модернизации системы контроля удалось предотвратить утечку, которая могла привести к остановке всего предприятия.
Технические аспекты выбора и установки стационарных комплексов
При выборе многоканальной системы необходимо учитывать:
- Диапазон измеряемых газов и пороговые значения (ПДК р.з., довзрывоопасные концентрации).
- Тип датчиков в зависимости от условий эксплуатации (температура, влажность, наличие пыли).
- Степень взрывозащиты (Ex ia, Ex d и др.).
- Возможность резервирования питания и каналов связи.
- Длину линий связи между датчиками и контроллером.
Установка должна выполняться с учетом рекомендаций по размещению датчиков: для легких газов — под потолком, для тяжелых — у пола. Расстояние от источников возможных утечек и вентиляционных отверстий регламентируется проектной документацией.
Обязательна периодическая поверка и техническое обслуживание в соответствии с руководством по эксплуатации и требованиями нормативных документов.
Часто задаваемые вопросы
Можно ли полностью отказаться от портативных приборов после перехода на стационарную систему?
Нет. Портативные газоанализаторы остаются необходимыми для проведения газоопасных работ, входного контроля в резервуары и периодических обходов труднодоступных зон.
Как часто требуется калибровка стационарных датчиков?
В зависимости от типа сенсора и условий эксплуатации — от 1 раза в 3 месяца до 1 раза в год. Точные интервалы указываются в паспорте прибора и требованиях ФНП.
Сколько времени занимает окупаемость стационарного комплекса?
В среднем от 1,5 до 3 лет за счет снижения затрат на персонал, уменьшения простоев и предотвращения аварий.
Нужно ли специальное обучение персонала для работы со стационарной системой?
Да, но объем обучения значительно меньше, чем для постоянного использования портативных приборов. Достаточно подготовки операторов диспетчерской и специалистов по обслуживанию КИПиА.
Можно ли расширять существующую систему добавлением новых каналов?
Большинство современных многоканальных комплексов имеют модульную структуру, что позволяет наращивать количество датчиков без полной замены оборудования.
Заключение
Переход на многоканальные стационарные комплексы газового контроля — это инвестиция в безопасность, надежность и эффективность производства. Он оправдан на объектах с высокой степенью риска, большой территорией или строгими нормативными требованиями. Правильно выбранная и установленная система не только соответствует требованиям ФНП и СП, но и значительно снижает вероятность аварий, уменьшает эксплуатационные расходы и повышает общий уровень промышленной безопасности.
Перед принятием решения рекомендуется провести аудит текущей системы контроля загазованности с участием специалистов по КИПиА и промышленной безопасности. Это позволит точно определить необходимое количество каналов, тип датчиков и точки установки.
Внедрение многоканальных стационарных систем газового контроля сегодня является стандартом для современных опасных производственных объектов. Своевременный переход позволяет предприятию оставаться в рамках нормативных требований и минимизировать риски для персонала и оборудования.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
